机器人操作系统ROS（11）Turtlebot3自动避障及其地图构建和导航

该节需要完成前面一节内容实现turtlebot3正常创建新地图，才可以实现本节的自动避障和导航

自动避障

1. 启动虚拟机器人有环境的仿真

exportSVGA_VGPU10=0source ./devel/setup.bash # 之前已经写入.bashrc，可以忽略此步骤exportTURTLEBOT3_MODEL=burger # 之前已经写入.bashrc，可以忽略此步骤
roslaunch turtlebot3_gazebo turtlebot3_world.launch

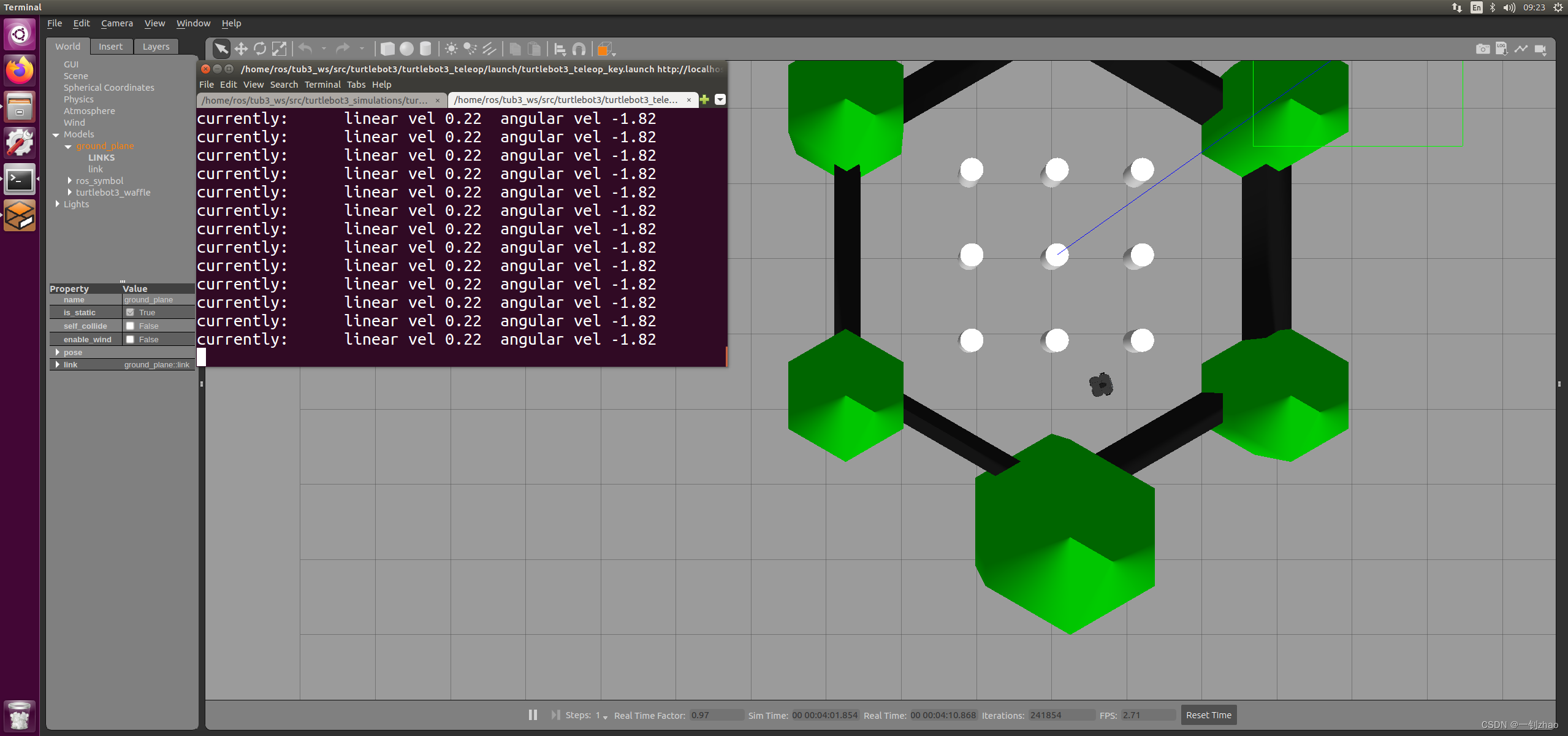

1. 键盘控制 打开新端口

# 如果上面的命令已经写入.bashrc，如果未写入。每次打开新端口都需要执行一次
roslaunch turtlebot3_teleop turtlebot3_teleop_key.launch

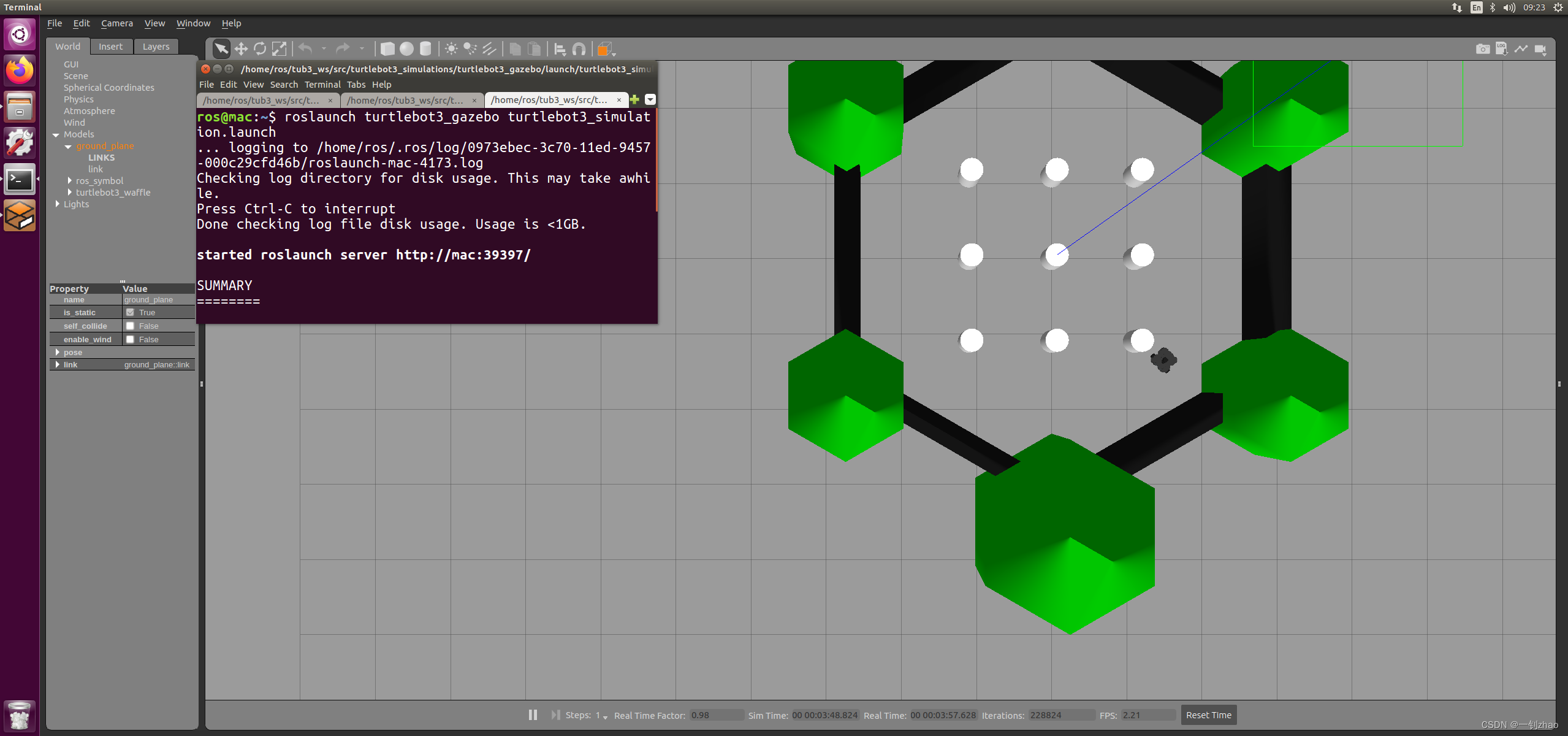

3. 自动避障
打开新端口

roslaunch turtlebot3_gazebo turtlebot3_simulation.launch

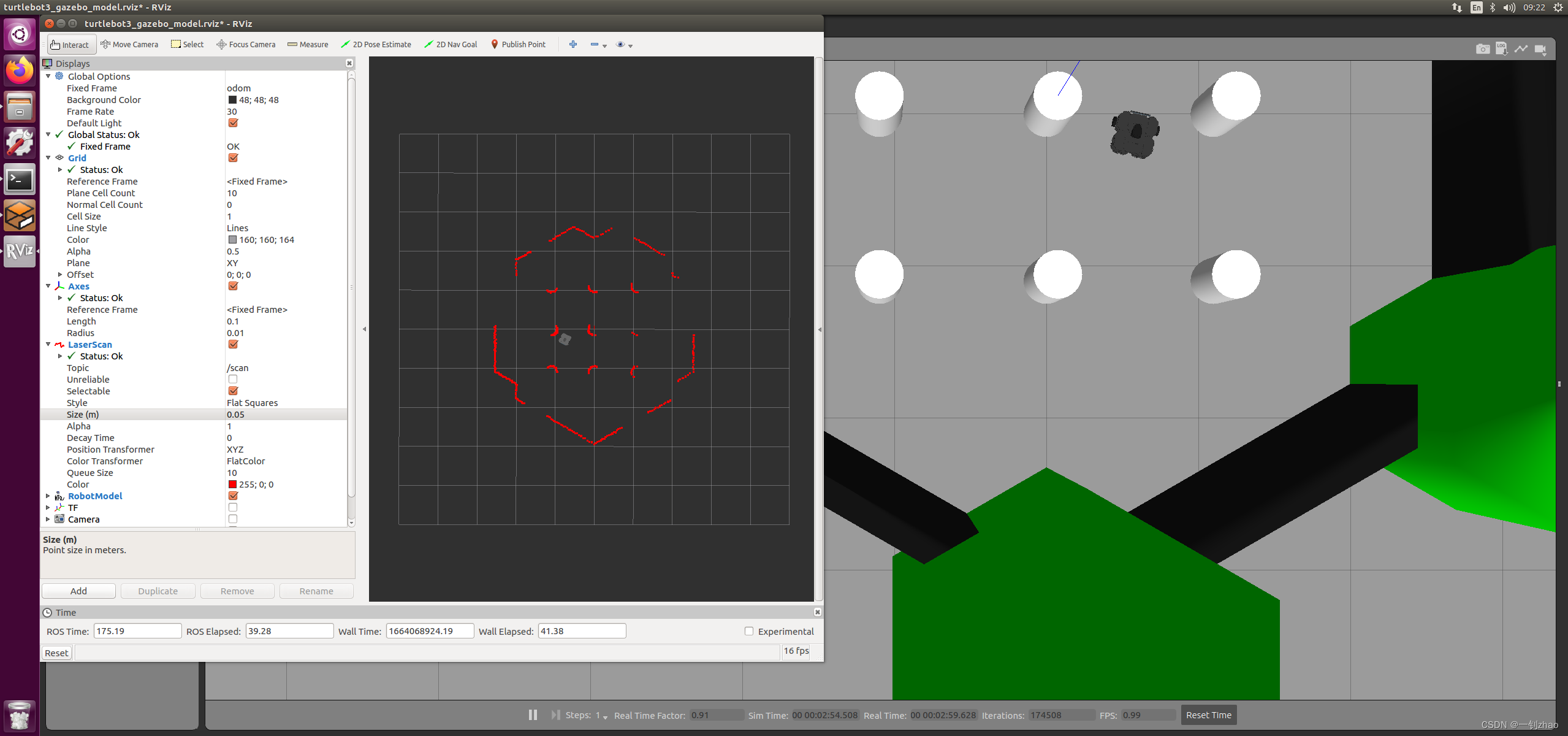

4. 调用rviz

roslaunch turtlebot3_gazebo turtlebot3_gazebo_rviz.launch

注意：可以通过修改size来变化激光扫描边缘的粗细

建地图

之前已经启动无需再起世界地图

# 启动世界地图，默认的空白地图环境中加载Turtlebot3机器人
roslaunch turtlebot3_gazebo turtlebot3_world.launch

# 新端口启动slam程序
roslaunch turtlebot3_slam turtlebot3_slam.launch

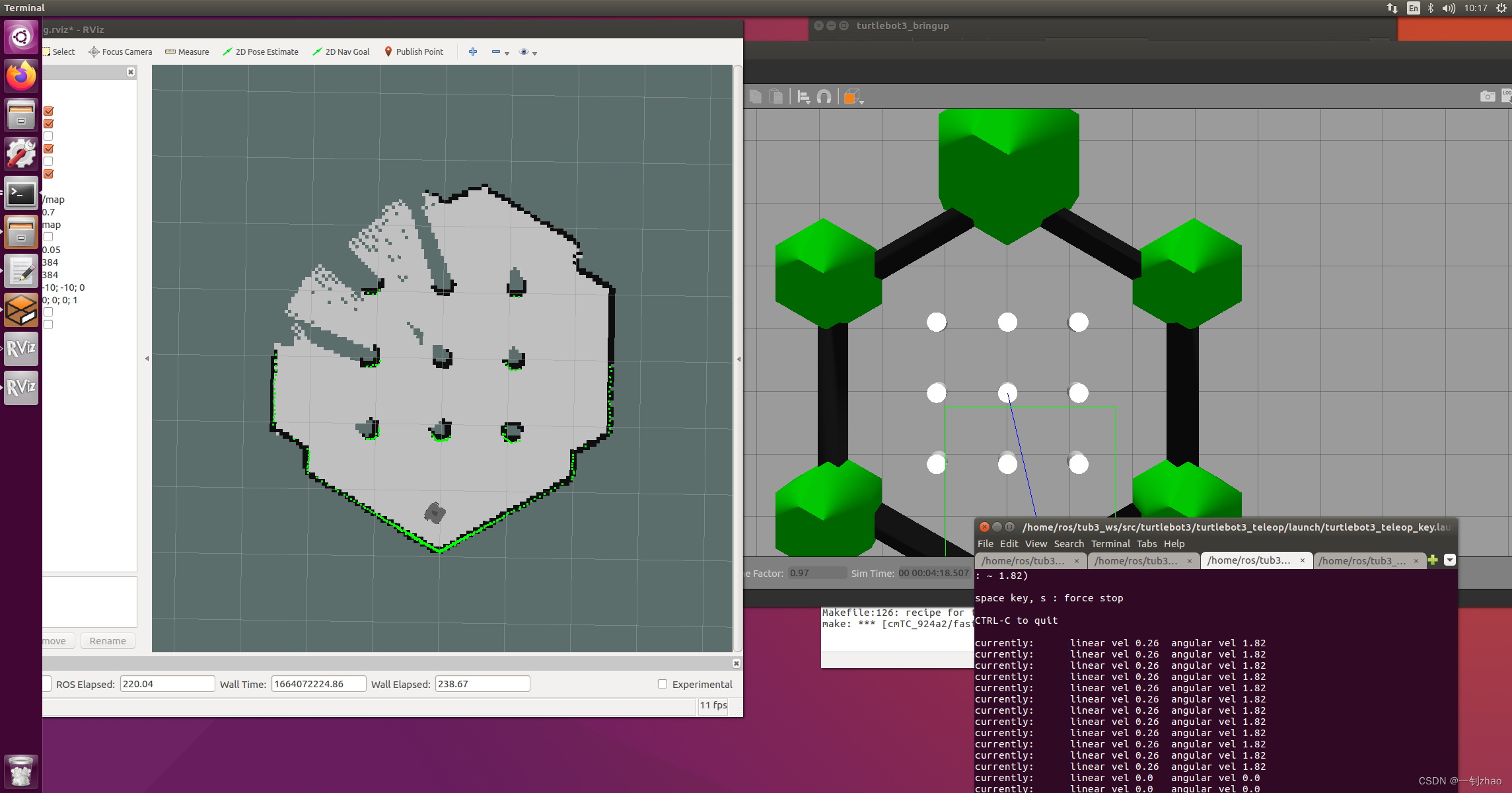

启动好后可以同步建图了

# 新端口 启动键盘控制移动，,建立全部的地图
roslaunch turtlebot3_teleop turtlebot3_teleop_key.launch
# 如果无法控制，可以再新端口使用自动避障使其自己走
roslaunch turtlebot3_gazebo turtlebot3_simulation.launch

控制turtlebot3四处移动，直到你觉得建图满意。

建完地图之后，我们运行下面的命令来保存地图：

rosrun map_server map_saver -f ~/map

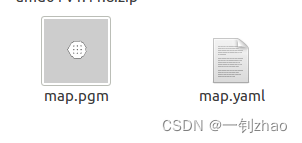

这个是地图是保存到当前路径下的。保存为两个文件

导航

# 加载仿真环境 启动地图
roslaunch turtlebot3_gazebo turtlebot3_world.launch

# 加载这个地图
roslaunch turtlebot3_navigation turtlebot3_navigation.launch map_file:=$HOME/map.yaml # 这个路径根据自己配置，是你的地图路径# 如果启动报警告，就多试几次

效果如下：

（1）在rviz菜单中按下[2d pose estimate]时，会出现一个绿色箭头，将箭头放置tb3机器人在地图中的位置，并按住鼠标左键，转动绿色箭头使其指向机器人的正前方．这个箭头相当于给机器人一个初始位置和前进方向（暂时这么理解，欢迎大佬纠正）

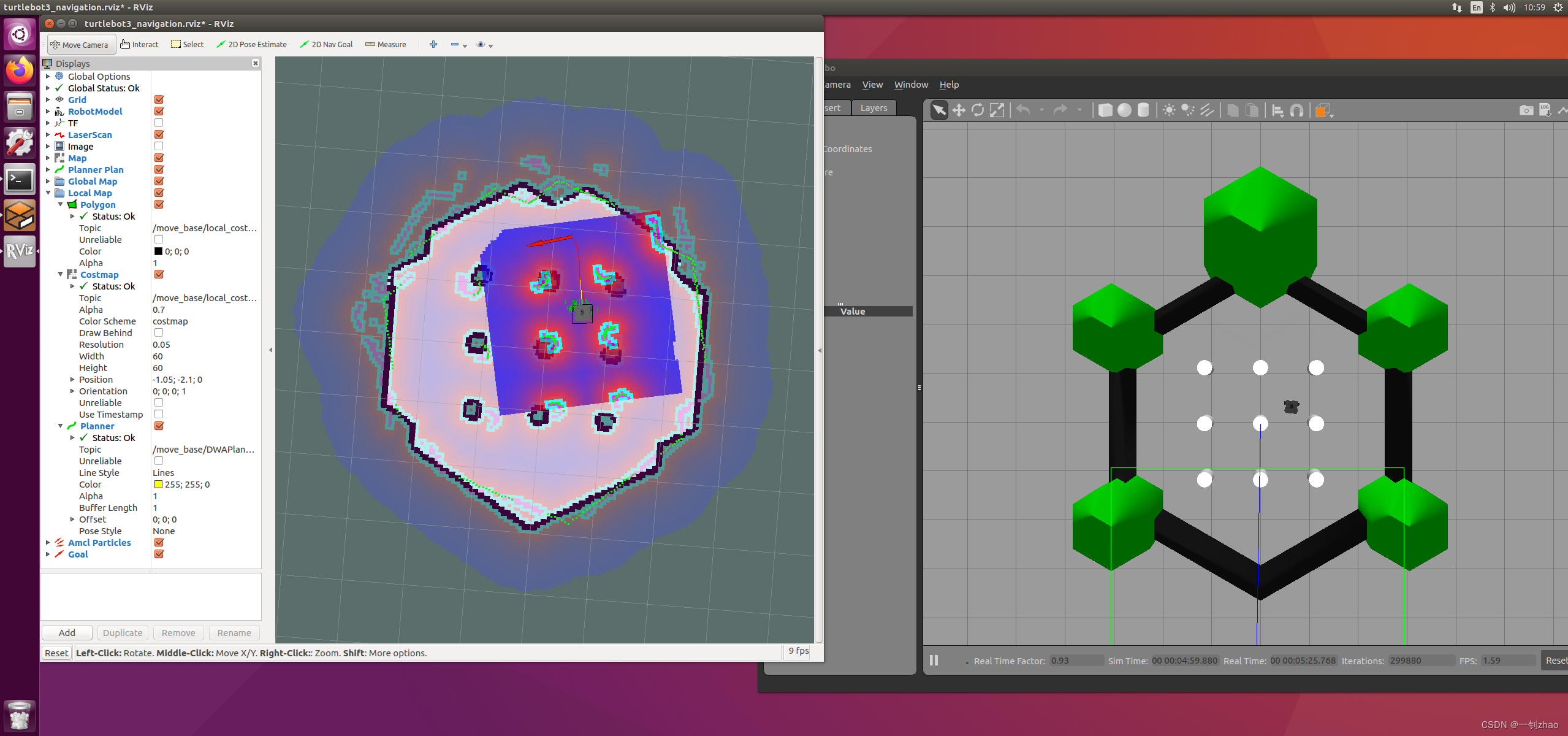

(2)一切准备就绪后，下面下达移动命令。如果在RViz的菜单中按[2D Nav Goal]，会出现一个非常大的绿色箭头。该绿色箭头是指定机器人的目的地的标记，箭头的起点是机器人的x、y位置，箭头方向是机器人的i方向。将此箭头移动到机器人的目的地，然后拖动，以设置方向。机器人将根据创建的地图躲避障碍物，移动到目的地.

点击2D Nav Goal按钮,并拖动设置方向，如图，就可以导航了

错误

错误1

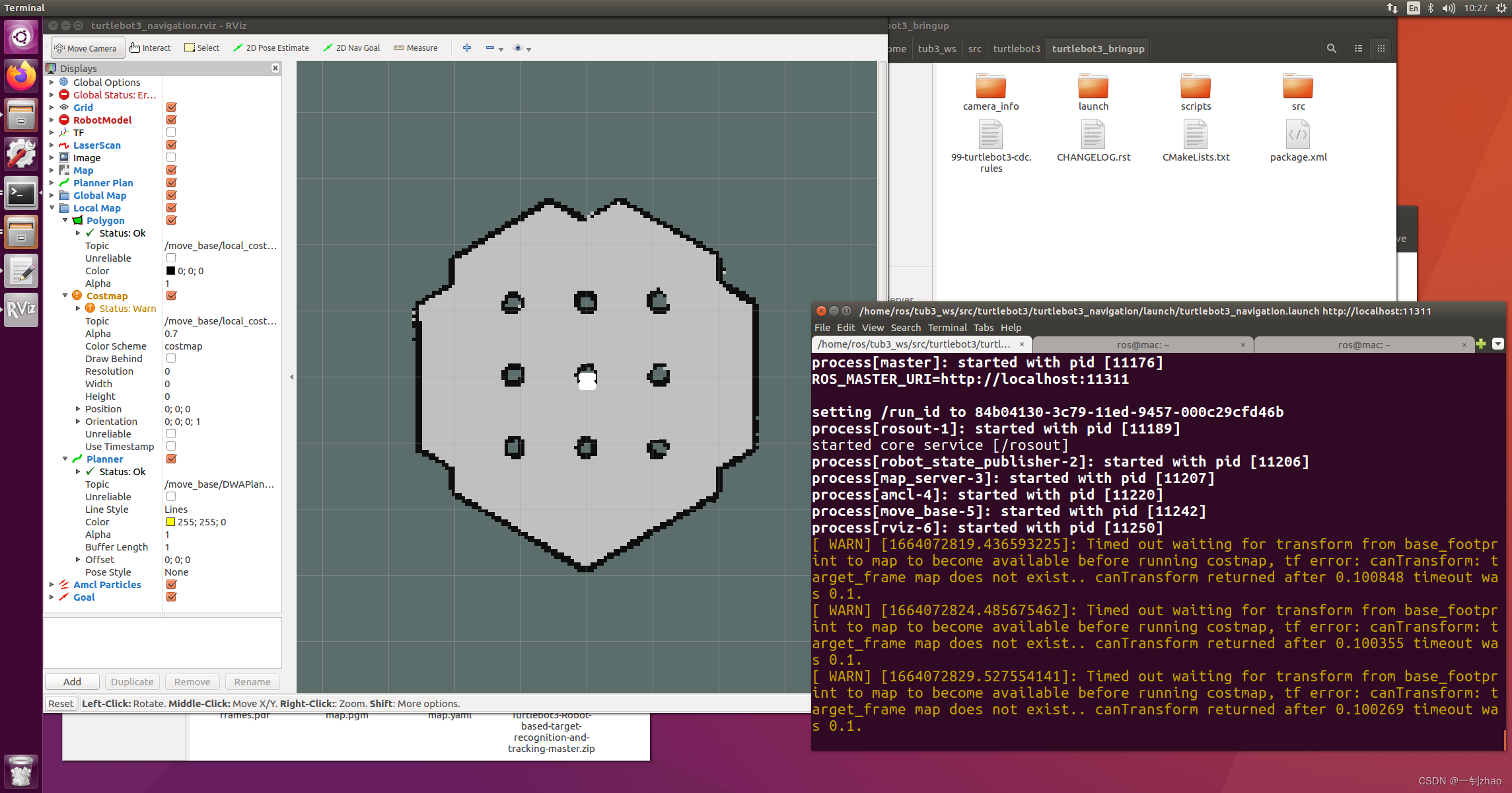

启动导航时报错

这个错好像是没什么，但是可能需要等一段时间，我是多执行了几次，过一会就好了
