标靶图
标靶图就是在基本条形图的基础上添加一些参考线、参考区间，可以帮助分析人员更加清晰的分析出两个度量之间的关系，通常用来比较计划值和实际值。
先绘制条形图，然后在下方轴的位置右键添加参考线
参考线的形式有四种，分别是线、区间、分布、和盒须图，范围有整个表、每区以及每单元格，可以在值处计算想要显示参考线的形式，最下方的样式设置可以改变参考线的颜色和形状，分布的上限是100%，还可以设计成四分位点
从制作好的标靶图中可以看到，只有黑龙江、重庆、西藏、福建完成了计划的销售情况
甘特图
甘特图(Gantt chart)又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况，普遍用在项目管理中，通过日期来计算字段，判断每个货物的延迟天数（日期一定要选择绿色的日期选项，蓝色的代表维度，不是真的日期）
选下边的不要选上边的日期上边的是维度是一种符号，不是真正的日期
黄色是延迟交货的货物，红色代表按时交货的货物
瀑布图
因为形似瀑布流水而被称之为瀑布图( Waterfall Plot)。瀑布图具有自上而下的流畅效果，也可以称为阶梯图（Cascade Chart）或桥图（Bridge Chart），在企业经营分析、财务分析中使用较多，用以表示企业成本的构成、变化等情况。
瀑布图在正值的时候要向下画
红色代表亏损值，蓝色代表盈利，灰色代表总计
示例
示例1：标靶图制作
制作“2012年各国家电影产量”标靶图，上映时间为2012年，添加参考线和参考分布，参考线为常量——200，参考线颜色为黑色加粗，不显示标签；参考分布选择总量平均值百分比的50%和100%，参考分布线选择橙色加粗，中间为浅灰色，显示标签为计算；
1、观察表格数据形式，要想获得2012年的数据，数据格式需为年份
将原表数据列上映时间进行拆分，得到完整的年份
2、将上映时间放到筛选器中选择2012年作为目标时间
3、将电影产地放在行，电影数量放在列
4、设置参考线为常量200，选择总量平均值百分比的50%和100%，参考分布线选择橙色加粗，中间为浅灰色，显示标签为计算
生成标靶图
**示例2：瀑布图制作 **

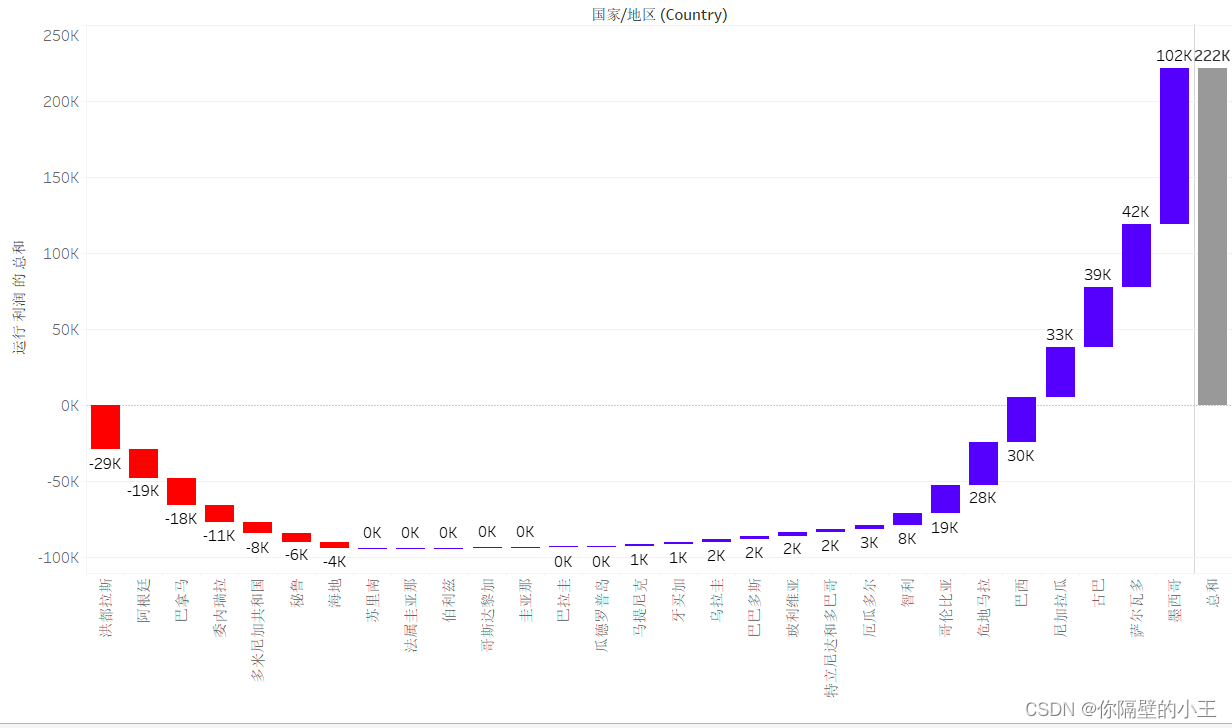

使用超市数据制作瀑布图，要求分析拉丁美洲市场各个国家的利润情况，排除零值，将累计利润为负的数据设为红色，累计利润为正的设为蓝色，显示总计利润。
1、对市场进行筛选，筛选拉丁美洲作为对象，并将拉丁美洲的对象放在列区域，将总和利润放在行区域，按降序对整个表格排列，设置颜色为两级显示
2、将利润进行表计算，设计成累计汇总，设计数字格式，在分析选项卡中绘制行总和，形成瀑布图
** 不畏过往，不惧将来！**
