目录
一、认识全加器
1、半加器
半加器是实现两个一位二进制数加法运算的器件。它具有两个输入端(被加数A和加数B)及输出端Y。
是数据输入被加数A、加数B，数据输出S和数(半加和)、进位C。
A和B是相加的两个数，S是半加和数，C是进位数。
所谓半加就是不考虑进位的加法，它的真值表如下 (见表)：
逻辑表达式：
2、1位全加器
全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。
一位全加器的真值表如下图，其中Ai为被加数，Bi为加数，相邻低位来的进位数为Ci-1，输出本位和为Si。向相邻高位进位数为Ci
3、4位全加器
四位全加器，是指能实现四位二进制数全加的数字电路模块。
2个四位输入以及1个一位进位，输出位一个四位数字加上1个一位进位。
二、使用原理图实现1位加法器
1、原理图实现半加器
创建工程这里就不再赘述了，可以参考这篇博客：
https://blog.csdn.net/chenyu128/article/details/127835128
注意选择对所用的芯片型号：
首先选择File->New，进入后选择Block Diagram/Schematic File
选择元件：两个输入，两个输出，一个与门，一个异或门
保存文件，并编译
通过tool->Netlist Viewers->RTL Viewer,查看电路图
仿真波形图
2、半加器元件实现全加器
将设计项目设置为可调用的元件

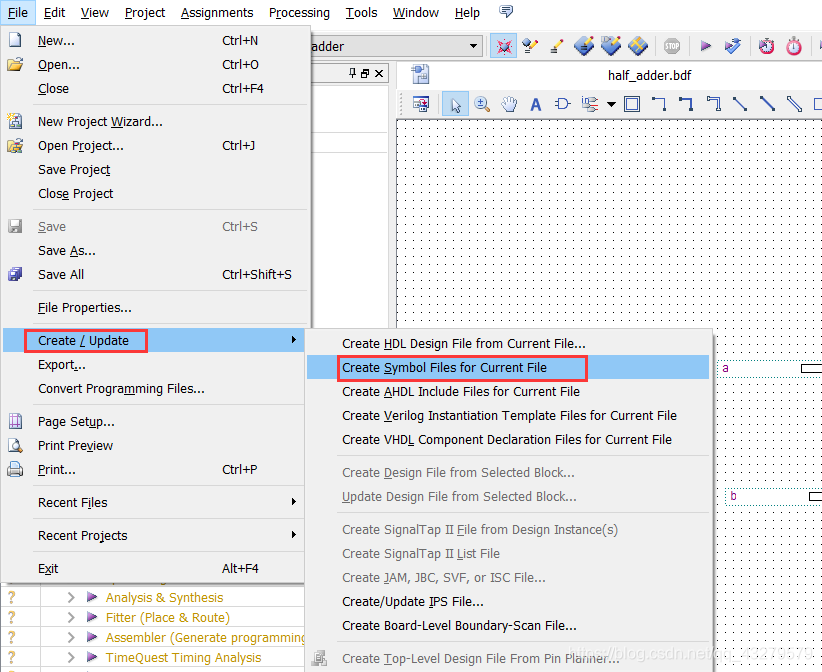

在打开半加器原理图文件half_adder.bdf的情况下，选择菜中File中的Create/Update→CreateSymbolFilesforCurrentFile项，即可将当前文件h_adder.bdf变成一个元件符号存盘，以待在高层次设计中调用
首先
选择File->New，进入后选择Block Diagram/Schematic File

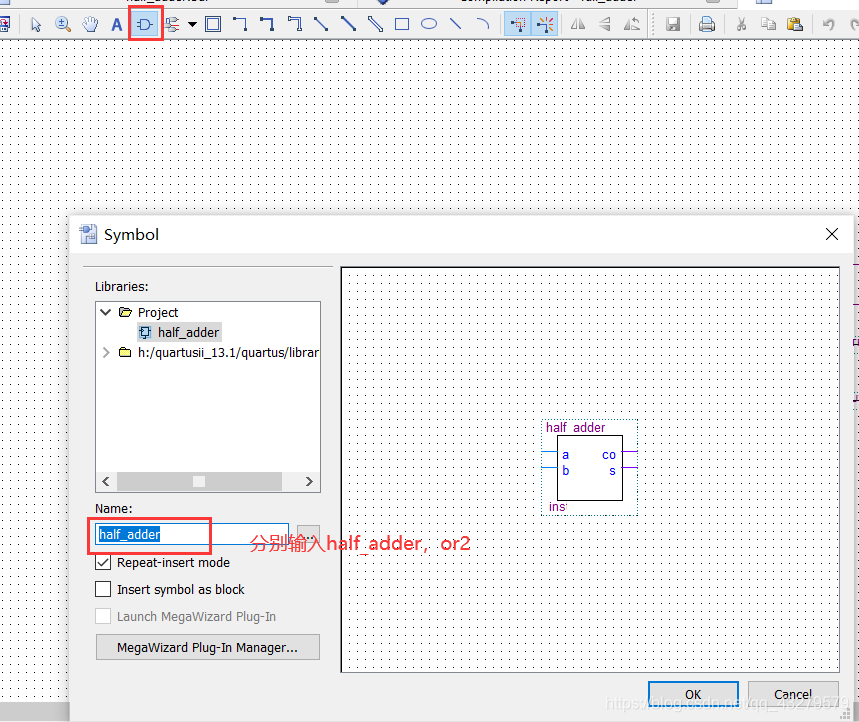

选择元件：选择之前设置的半加器元件，三个输入，两个输出，再加上个或门
最终实现的效果图如下：
保存文件，并编译
通过tool->Netlist Viewers->RTL Viewer,查看电路图
仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

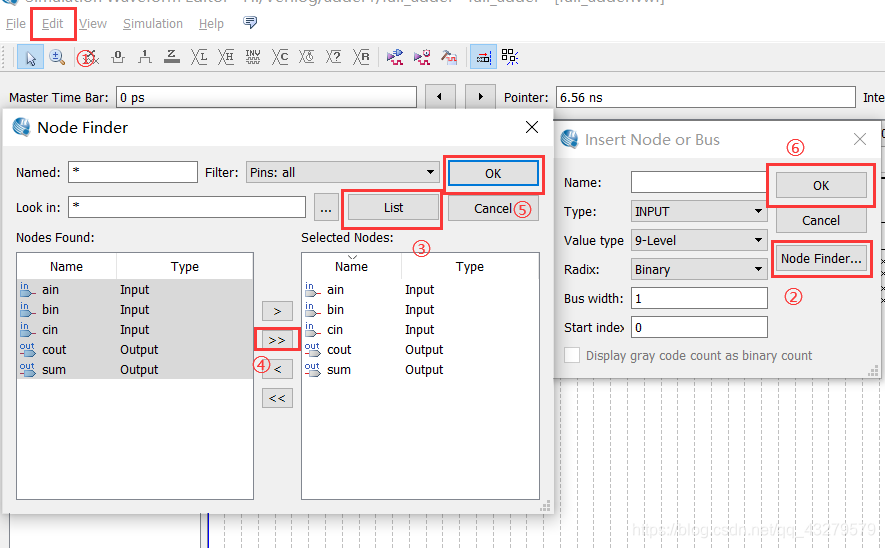

添加信号
随便设置输入信号的波形，然后点击功能仿真。
功能仿真结果
三、使用原理图实现4位加法器
四、Verilog HDL实现1位加法器和四位加法器
1、重新创建个项目文件，创建verilog HDL 文件
2、1位加法器代码
3、4位加法器代码
4、编译文件无错误并保存
5、可以查看电路图
一位加法器的电路原理图：
4位加法器的电路原理图：
6、波形仿真
1位加法器的波形仿真图，高电平代表1，低电平代表0，可以看到，加法器正常工作无错误波形输出。
这是四位加法器的仿真波形图，这里使用4位的二进制数字来代表4位的输入信号和输出信号。
五、烧录及实验效果
1、
烧录前先要所需的绑定引脚
查询芯片引脚配置图：
将前八个拨片作为我们的2个四位信号输入，第9个拨片作为进位输入，拨片向上代表输入1信号，拨片向下代码输入0信号。
将前四个led作为四位加法器得到的加法sum和，第5个led灯则是进位。
1位加法器的引脚绑定同理如下：
2、实际效果演示
1位加法器
4位加法器
六、总结
这次实验复习了之前学习的verilog语言和Quartus软件的使用，构建1位加法器和4位加法器用原理器件和直接用verilog语言，以及仿真看看是否构建成功。
