实验三 配置和实施VLAN

实验三 配置和实施VLAN

实验要求：

• 在交换机上创建VLAN
• 配置交换机上连接PC的端口为Access模式，并加入相应的VLAN
• 配置交换机之间互连的端口为Trunk模式，并加入相应的VLAN

网络拓扑图：

操作步骤：

1、配置SW2，创建vlan10和vlan20，Ethernet0/0/2加入vlan10，Ethernet0/0/3加入vlan20

也可以使用vlan batch批量创建VLAN
命令：[SW3]vlan batch 10 20，创建VLAN10和 VLAN20
命令：[SW3]vlan batch 10 to 20，创建创建VLAN10到VLAN20

2、检查SW2的接口，确认Etherent0/0/2和Ethernet0/0/3都是Access接口，并且加入vlan10和vlan20

3、检查SW2的vlan数据库，确认vlan10和vlan20存在，并且有对应的转发接口

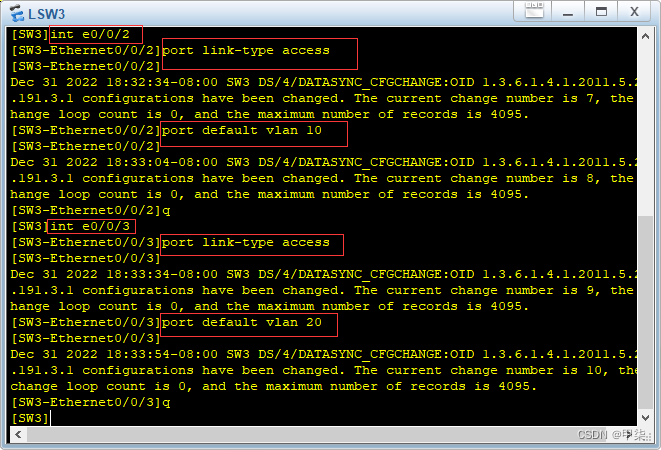

4、配置SW3，创建vlan10和vlan20，Ethernet0/0/2加入vlan10，Ethernet0/0/3加入vlan20

5、检查SW3的接口，确认Etherent0/0/2和Ethernet0/0/3都是Access接口，并且加入vlan10和vlan20

6、检查SW3的vlan数据库，确认vlan10和vlan20存在，并且有对应的转发接口

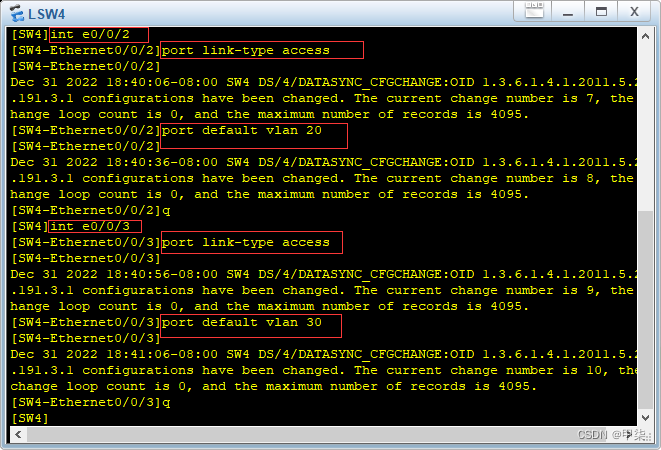

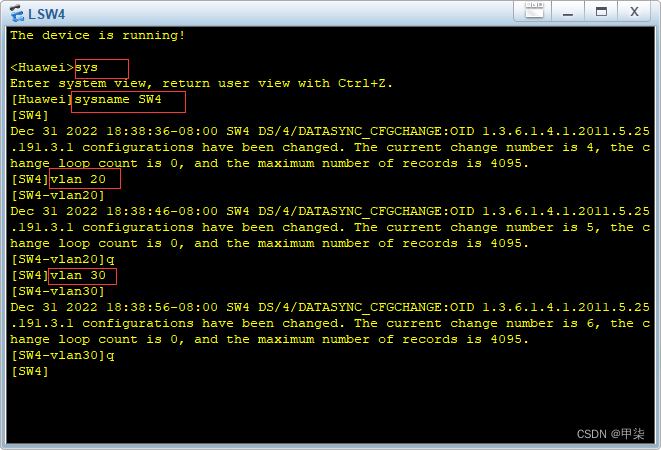

7、配置SW4，创建vlan20和vian30，Ethernet0/0/2加入vlan20，Ethernet0/0/3加入vlan30

8、检查SW3的接口，确认Etherent0/0/2和Ethernet0/0/3都是Access接口，并且加入vlan20和vlan30

9、检查SW4的vlan数据库，确认vlan20和vlan30存在，并且有对应的转发接口

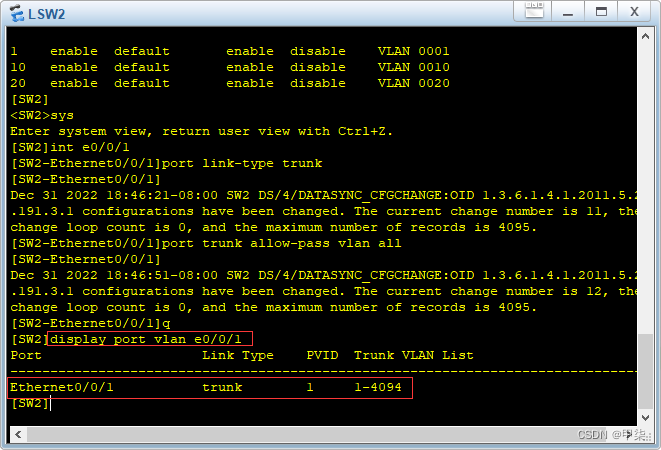

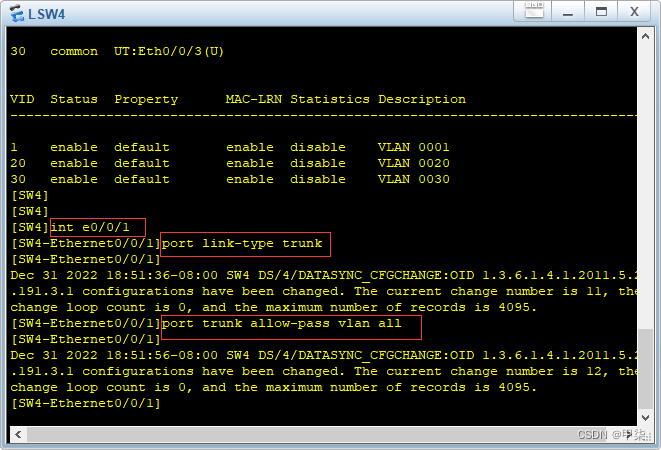

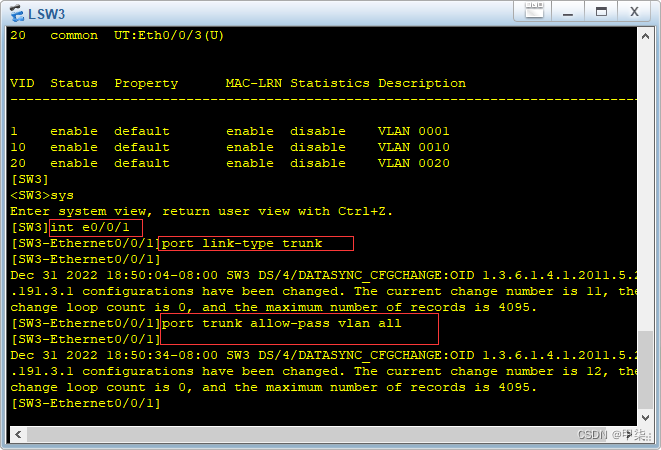

10、配置SW2、SW3、SW4，将Ethernet0/0/1 配置为Trunk，允许所有vlan通过

11、检查三台交换机，确保Ethernet0/0/1是Trunk

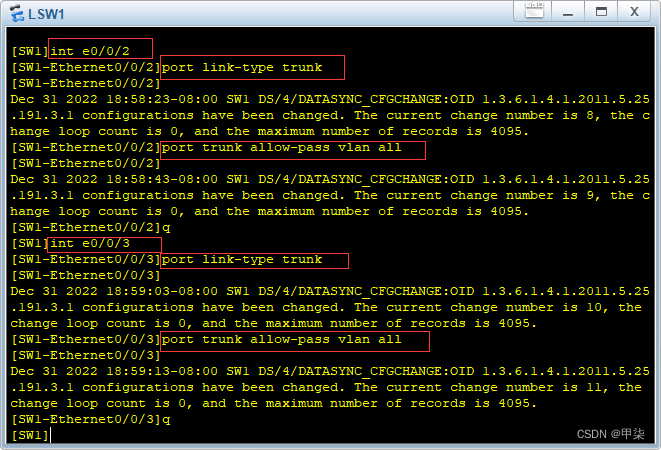

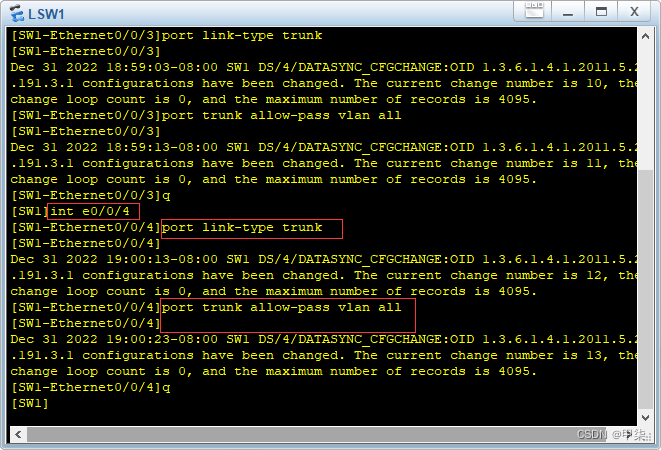

12、配置SW1，创建vlan10、vlan20、vlan30，并将Ethernet0/0/2，Ethernet0/0/3和Ethernet0/0/4 配置为Trunk，允许所有vlan通过

13、检查接口，确认三个接口是Trunk

14、检查vlan数据库，确认有3个自定义的vlan，而且Ethernet0/0/2、Ethernet0/0/3和 Ethernet0/0/4都能转发这些vlan的数据

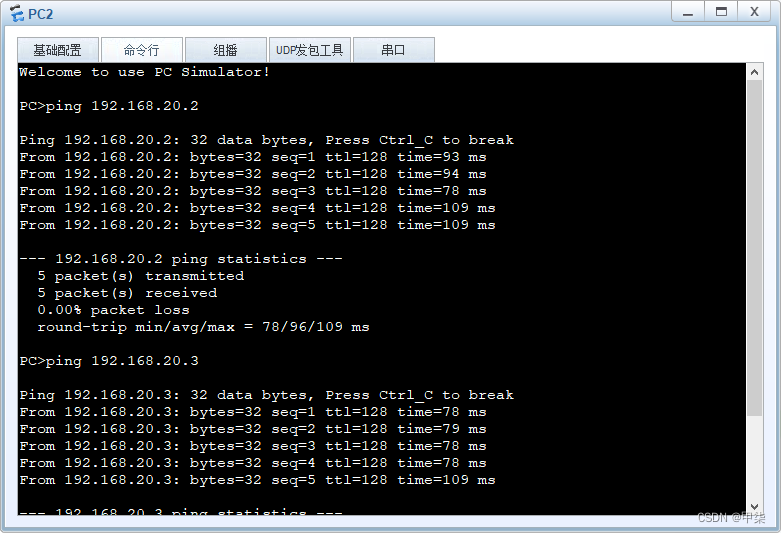

15、按照以下设置每个主机，并测试通信，同 一个网段的主机是可以互通的
