ensp中关于vlan的配置实验

一.Vlan配置

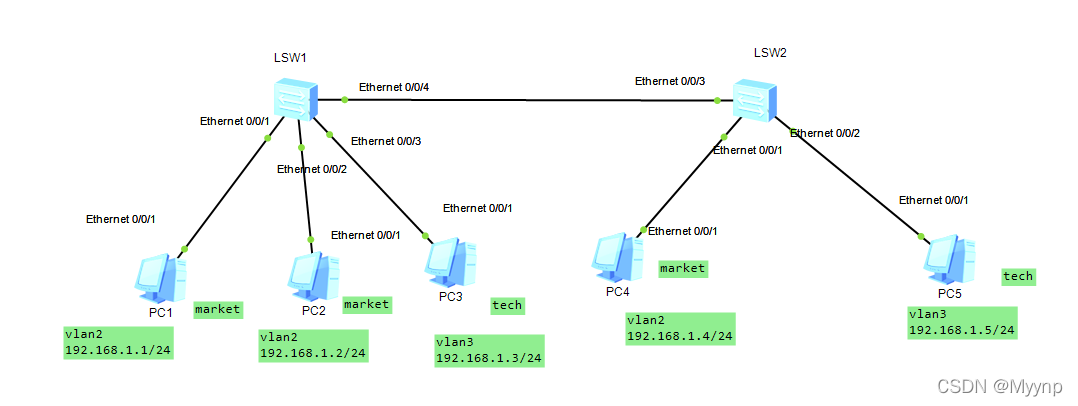

1.配置如图所示拓扑图

**2.首先对LSW1进行配置 **

(1) 网络拓扑图具体如右图所示:

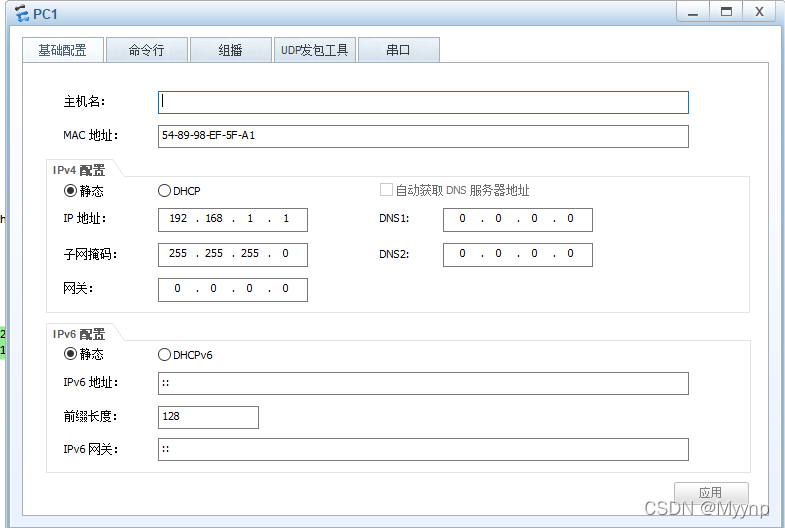

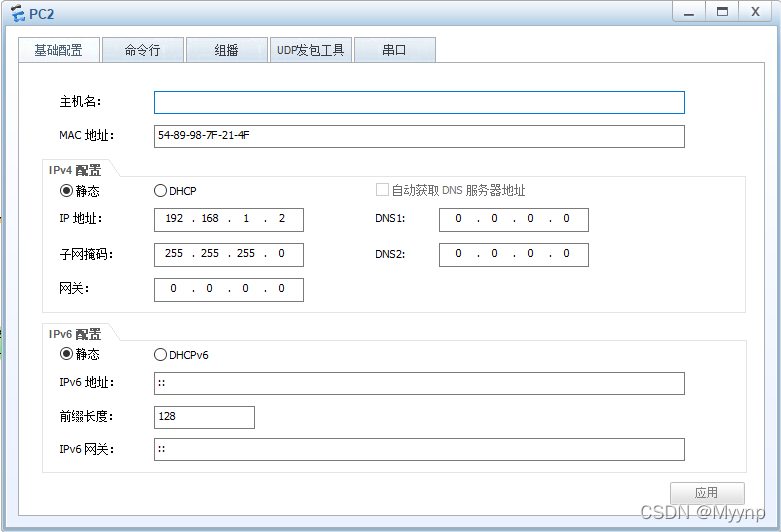

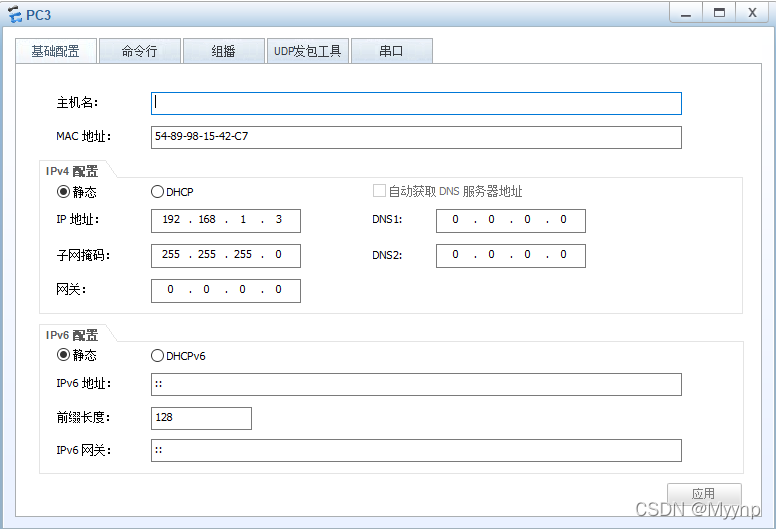

(2)对三台PC机配置IP地址和子网掩码:

(3)查看vlan信息

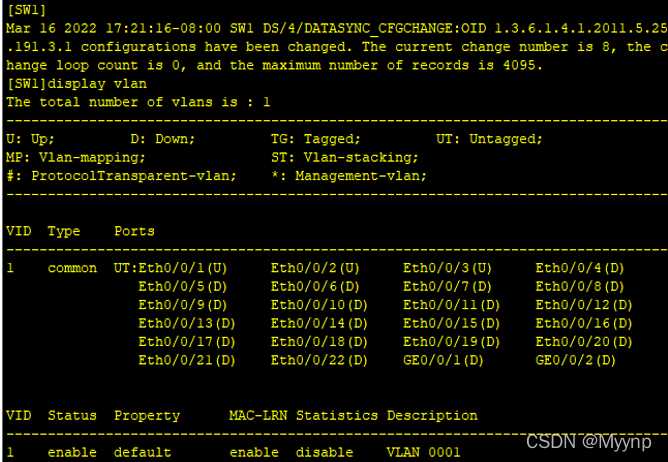

** **[SW1]display vlan

划分VLAN之前,所有PC都在vlan1中,所以可以互相通信。

(4)在交换机上创建VLAN2和VLAN3,设置描述名称

[SW1]vlan 2 //[SW1]**vlan 2 3:同时创建了vlan2和vlan3; **

                   **// **[SW1]**undo** **vlan 2 :删除VLAN的命令;**

[SW1-vlan2]**description market **

[SW1-vlan2]**vlan 3 **

[SW1-vlan3]description tech

(5)把接口划入新创建的VLAN中

[SW1]interface Ethernet 0/0/1

[SW1-Ethernet0/0/1]port link-type access

[SW1-Ethernet0/0/1]port default vlan 2

上述配置将E0/0/1接口的模式配置为了Access,并把此接口划入了VLAN2。

[SW1]interface Ethernet 0/0/2

[SW1-Ethernet0/0/2]port link-type access

[SW1-Ethernet0/0/2]port default vlan 2

[SW1]interface Ethernet 0/0/3

[SW1-Ethernet0/0/3]port link-type access

[SW1-Ethernet0/0/3]port default vlan 3

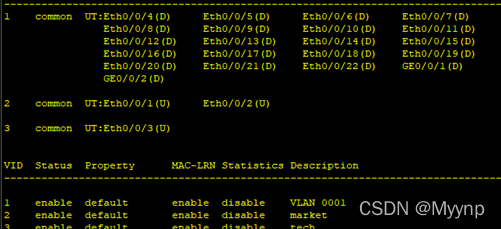

(6)在交换机查看Vlan信息

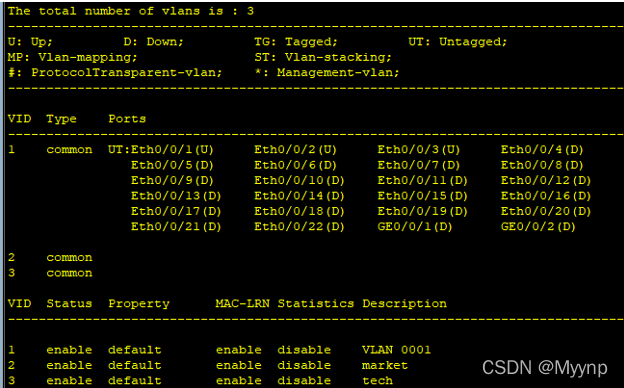

[SW1]**display vlan **

[SW2]**display port vlan **//查看接口VLAN状态

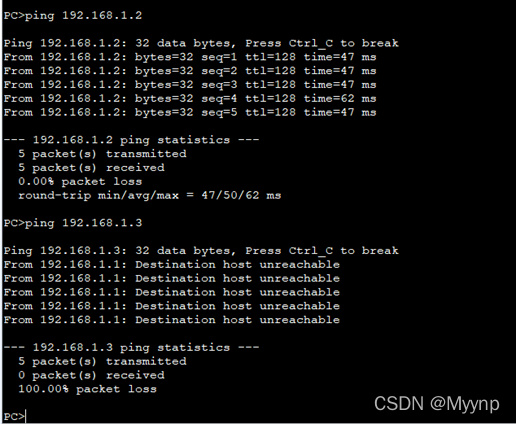

注:此时,PC1和PC2能互相ping,PC3不能ping通,因为PC1和PC2在一个VLAN,他们与PC3在不同VLAN。

3.跨交换机配置

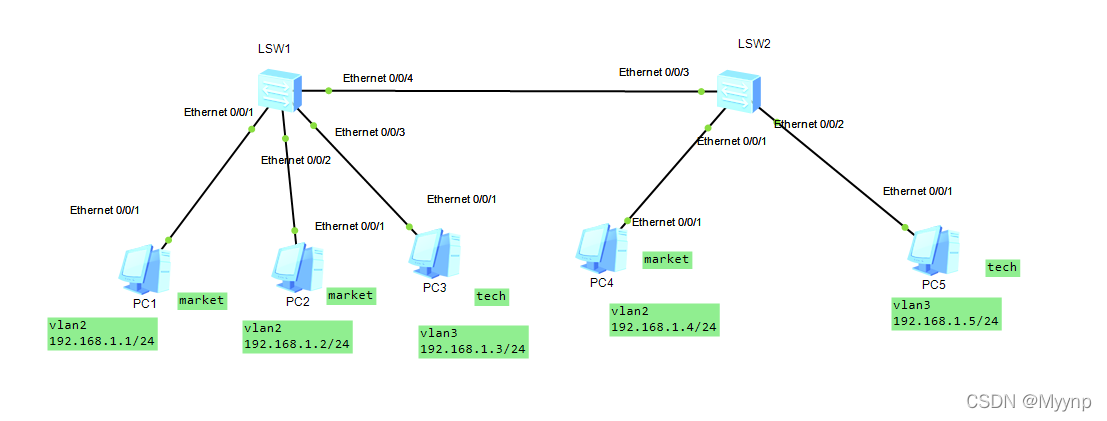

(1)网络拓扑图配置如下图所示

(2)在交换机LSW2上创建VLAN2和VLAN3

[SW2]vlan 2 3

[SW2]interface Ethernet 0/0/1

[SW2-Ethernet0/0/1]port link-type access

[SW2-Ethernet0/0/1]port default vlan 2

[SW2]interface Ethernet 0/0/3

[SW2-Ethernet0/0/2]port link-type access

[SW2-Ethernet0/0/2]port default vlan 3

(3)配置LSW1与LSW2连接的接口类型及通过的VLAN

[SW1]interface Ethernet 0/0/4

[SW1-Ethernet0/0/4]port link-type trunk

[SW1-Ethernet0/0/4]port trunk allow-pass vlan 2 3

默认情况下,Trunk接口仅允许VLAN 1通过,所以这里必须修改为允许相应的VLAN通过

允许所有VLAN通过命令为:

[LSW1]interface Ethernet 0/0/4

[LSW1-Ethernet0/0/4]port trunk allow-pass vlan all

二 .结果

** “同vlan能ping通,不同vlan不能ping通。” **
