网络综合布线核心——七大子系统

试问怎么去设计网络综合布线，那么必然离不开七大子系统，它们分别是：

配线（水平）子系统、干线（垂直）子系统、建筑群子系统、工作区子系统、管理间子系统、设备间子系统、电气防护系统。

下面就详细的介绍一下这七大子系统的功能：

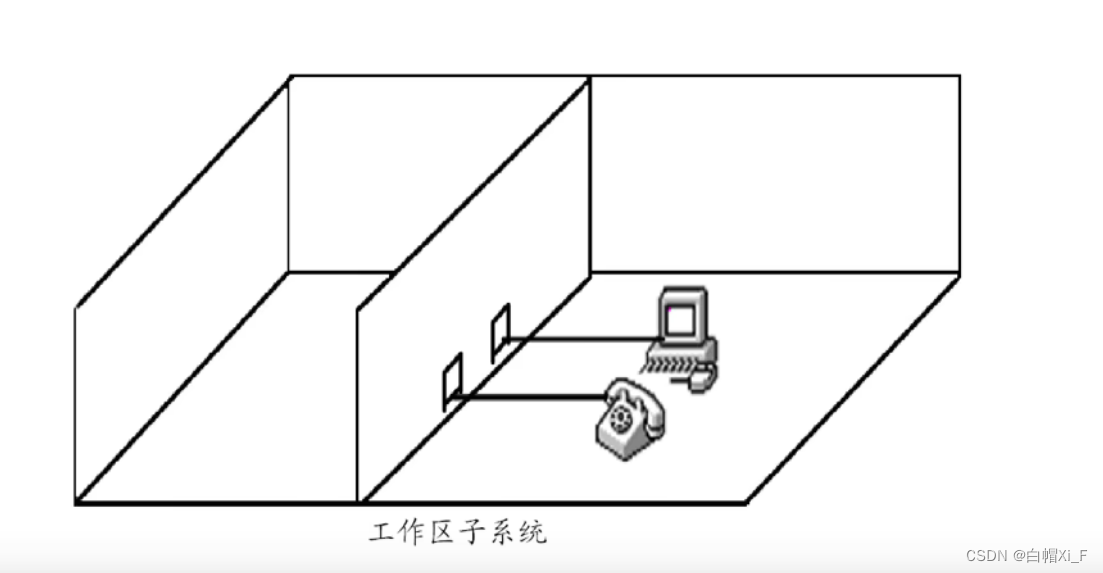

一、工作区子系统：工作区子系统即最终用户的办公区域，包括符合EIA/TIA-568.3类、5类（超五类）传输标准的工作区子系统即最终用户的办公区域，准的信息插座、适配器和终端设备连线。

用电配置要求：综合布线工程中对工作区子系统设计时，同时要考虑终端设备的用电需求。每组信息插座附近宜配备220V电源三孔插座，为设备供电，其间距不小于10cm。暗装信息插座(RJ45)与其旁边电源插座应保持20cm的距离。且保护地线与零线严格分开。

二、水平子系统

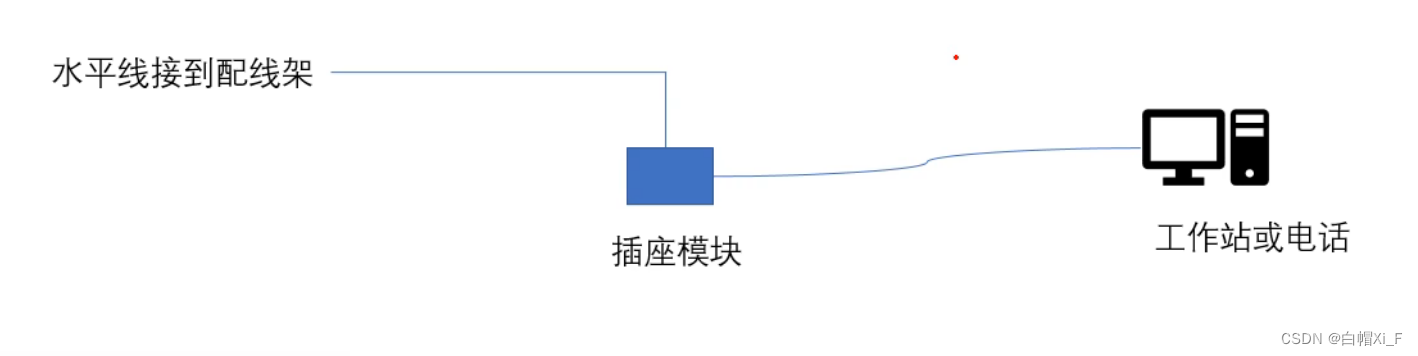

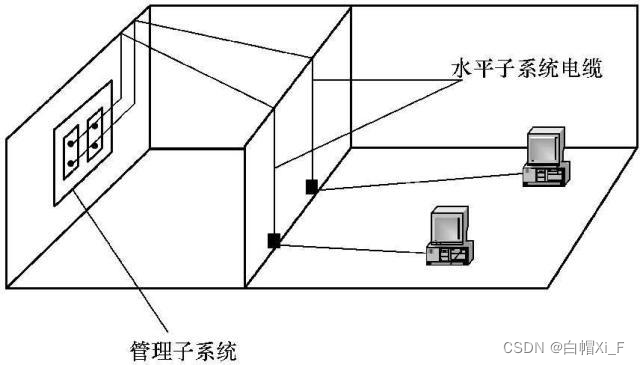

水平子系统指从楼层配线间至工作区用户信息插座（FD－TO）。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构，一般由4对UTP线缆构成，如果有磁场干扰或是信息保密时，可用屏蔽双绞线，高带宽应用时，可用光缆。每个信息点均需连接到楼层配线间，最大水平距离：90m（295ft）。指从水平配线子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M，因为双绞线的传输距离是一百米。水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更，通常都采取“水平布线一步到位”的原则。因此要施工严格， 保证链路性能。

综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线。甚至可以采用光纤到桌面。

水平布线应采用星形拓扑结构，每个工作区的信息插座都要和管理区相连。每个工作区一般需要提供语音和数据两种信息插座。

水平干线子系统与垂直干线子系统的区别在于：垂直干线子系统通常位于建筑物内垂直的弱电间，而水平干线子系统通常处在同一楼层上，线缆一端接在配线间的配线架上，另一端接在信息插座上；垂直干线子系统通常采用大对数双绞电缆或光缆，而水平干线子系统多为4对非屏蔽双绞电缆，能支持大多数终端设备，在有磁场干扰或信息保密时用屏蔽双绞线，在高宽带应用时采用光缆。

三、垂直子系统

干线子系统提供建筑物的千线(馈电线)申缆的路由，通常由垂直大对数电缆和光缆组成，将各个管理接线间的信息传送到主配线间。在作设计时，话音垂直一般主干采用3类市话电缆:数据的垂直主于则采用多芯多模(或者单模)光纤。垂直干线的布放是利用楼内的弱电竖井，一般采用外加镀锌槽式桥架作保护的布放方法。

四、管理子系统

管理子系统设备设置在每层配线设备的房间内，管理子系统由交接间的配线设备、输入/输出设备等组成，管理子系统也可应用于设备间子系统，管理子系统应采用单点管理双交接口，交接场的取决于工作区，综合布线系统规模和选用的硬件，在管理规模大、复杂、有二级交接间时，才放置双点管理双交接在管理点，根据应用环境用标记标入来标出各个端接场，对于交换间的配线设备宜采用色标区别种类用途的配线区。并且在交接场之间应留出空间，以便容纳未来扩充的交接硬件。在该小区中按几层为单元在弱电井内放置配线架和语音采用IBDN的BIX安装架进行汇总，将每户用不同的标记进行分开，数据为模块式配线架，通过交换机、连成一个局域网到设备间，水平线缆与垂直线缆用标准的跳线进行连接进行管理，全部集中在一个箱子里，只放置一个交接间，不使用二级交接。

管理子系统由交连/互连的配线架、信息插座式配线架、及由水平跳线连线(HC)、中间跳线连线(IC)、主跳线连线(MC)和管理标识组成。根据信息点的分布、数量和管理方式确定楼层配线架(FD)的位置和数量.对于信息点不多，使用功能近似的楼层，为便于管理，可多个楼层共用一个楼层配线间，但FD的接线模块应有10-20%的余量，根据光缆的芯数、规格确定光纤终端盒的规格和形式，配线间的位置一般要求选在弱电井附近的房间。

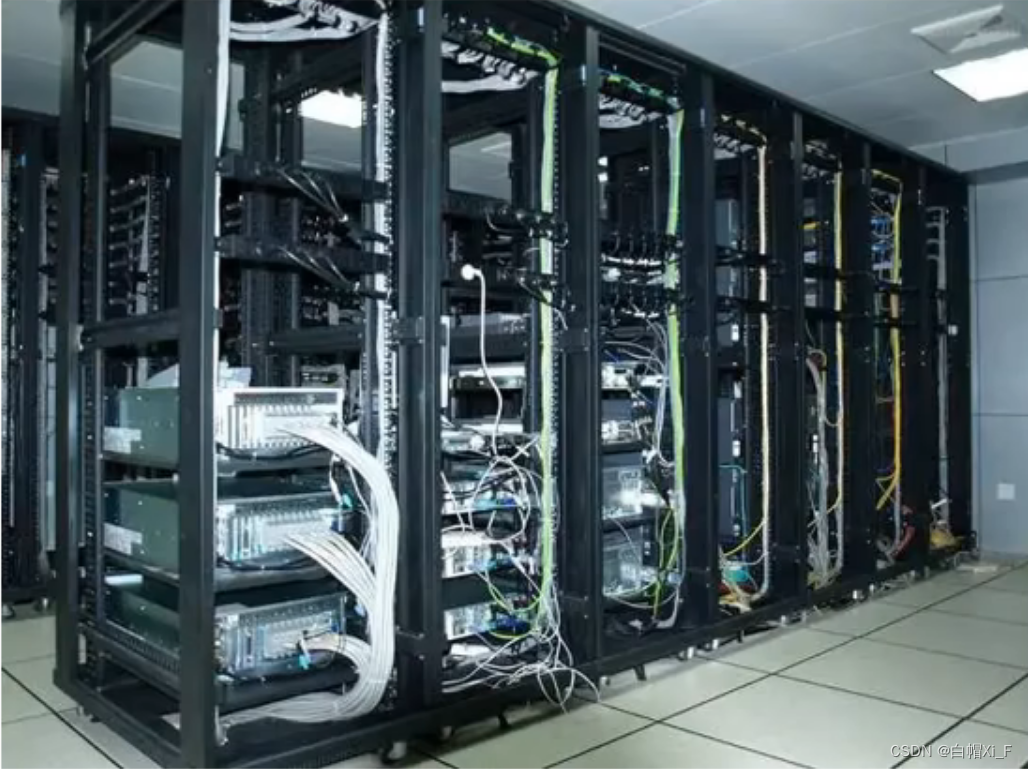

五、设备间子系统

设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来、如PBX，网络设备和监控设备等与主配线架之间的连接。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。设备间用以把公用系统设备连接到整个建筑物布线系统中。

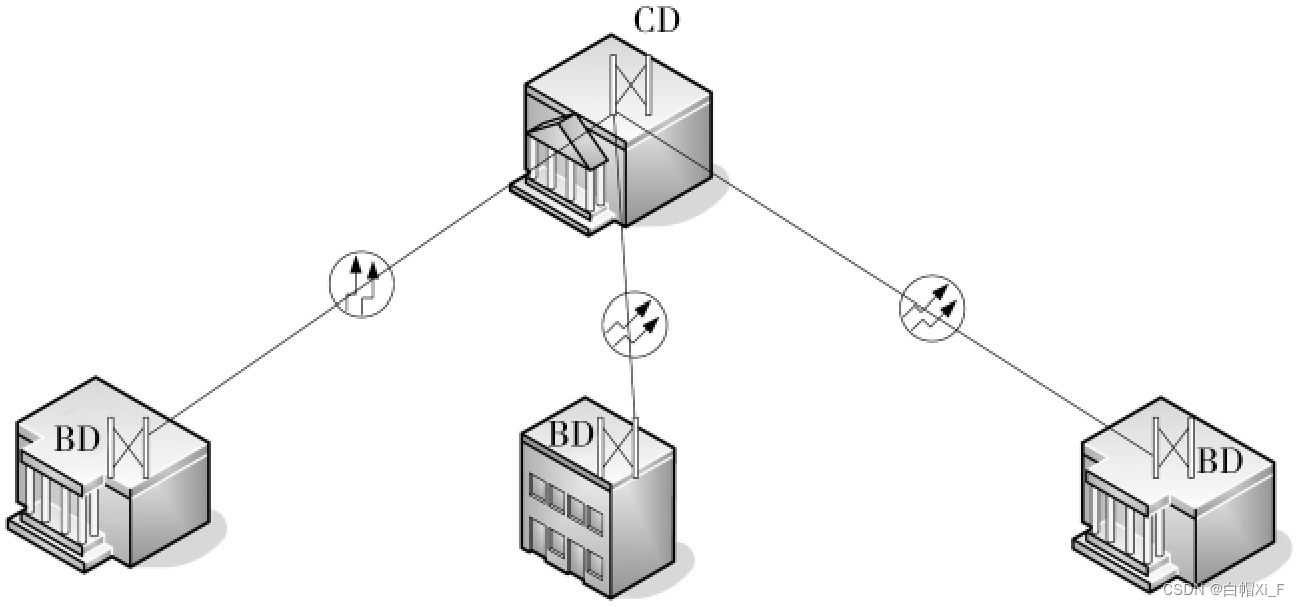

六、建筑群子系统

建筑群子系统应由连接各建筑物之间的综合布线缆线、建筑群配线设备（CD）和跳线等组成。

建筑群子系统宜采用地下管道或电缆沟的敷设方式。管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定。此外安装时至少应预留1～2个备用管孔，以供扩充之用。

建筑群子系统采用直埋沟内敷设时，如果在同一沟内埋入了其他的图像、监控电缆，应设立明显的共用标志。

建筑群子系统的布线距离主要通过两栋建筑物之间的距离来确定，一般在每个室外的接线井里预留1M的线缆。

建筑物子系统的线缆布设方式有4种：架空布线法、直埋布线法、地下管道布线法和隧道内电缆布线。

七、电气防护系统

(1)为了保证综合布线系统正常运行，设备间或干线交接间内应设有独立、稳定、可靠的交流50Hz、220V电源，以便于维护检修和日常管理，有条件的可配备50HZ、220VUPS电源。
(2) 当线路处在危险中，如:受到雷击、工作电压大于250V的电源碰地、电源感应电势或地电势上升电压大于250V时，要对其进行过压过流保护。

(3) 综合布线系统的过压保护宜采用放电保护器，过流保护宜采用能够自复的保护器。

(4)综合布线系统的配线架、线缆等接地点在任何层次上都不能与避雷系统相连，与强电接地系统的连接只能在两个接地系统的最底层。

(5)综合布线区域内存在的电磁子扰场强大于3Vm时，应采取屏蔽防护措施，抑制外来的电磁干扰，建议采用钢管或金属线槽方式或采用屏蔽线缆、光缆。
