Xilinx ISE系列教程（1）：ISE开发环境下载、安装、注册（Windows 10 64位系统）

文章目录

本文是Xilinx ISE系列教程的第1篇文章。

1. ISE开发环境简介

Xilinx ISE Design Suite开发环境（以下简称ISE）是Xilinx官方发布的FPGA、SoC和CPLD开发环境，主要支持Xilinx 6系列及其以下的器件，如Spartan-6、Virtex-6、XC95系列的CPLD等等，可也支持7系列的部分产品型号，如果你使用的是Xilinx比较新的7系列器件，如Spartan-7、Artix-7、Kintex-7、Virtex-7以及Zynq-7000系列，建议使用Xilinx最新一代的开发环境Vivado Design Suite，新的开发工具兼容性、易用性会更好！

关于Vivado的使用，我们在之后的文章会介绍，本篇文章介绍Xilinx ISE 14.7开发环境的下载、安装和注册，以及Windows 10环境下闪退的解决办法。

ISE开发环境支持Windows和Linux操作系统，共有3个版本：

• ISE Design Suite: Embedded Edition
• ISE Design Suite: System Edition
• ISE Design Suite: WebPACK Edition

三者的功能区别如下表所示：

最常使用的是ISE Design Suite: System Edition这个版本。

2. ISE安装包下载

14.7是ISE的最后一个版本，后续版本改名为Vivado，ISE的历史版本3.x-14.x可以在Xilinx官方网站进行下载：

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/vivado-design-tools/archive-ise.html

ISE早期版本发布时，Windows 10系统还未全面普及，所以ISE对Windows 10系统的支持不太好，会有闪退的情况，但是官方也提出了几个解决办法：

一是发布了ISE 14.7 Windows 10版本，这个版本需要Windows 10系统先安装一个虚拟机，然后在虚拟机上运行ISE，这种运行方式并不能完全发挥电脑硬件的最大性能，所以不推荐使用这个版本。

第二个方法是使用原始的ISE 14.7版本，针对闪退问题，官方提出了解决办法：

https://support.xilinx.com/s/question/0D52E00006hpZCuSAM/64bit-project-navigator-crash?language=en_US

所以，我们还是使用正宗的ISE 14.7版本，然后做一些处理就可以在Windows 10下正常使用。

ISE 14.7的安装包可以在网上找一些下载链接，或者在官方下载地址进行下载：

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/vivado-design-tools/archive-ise.html

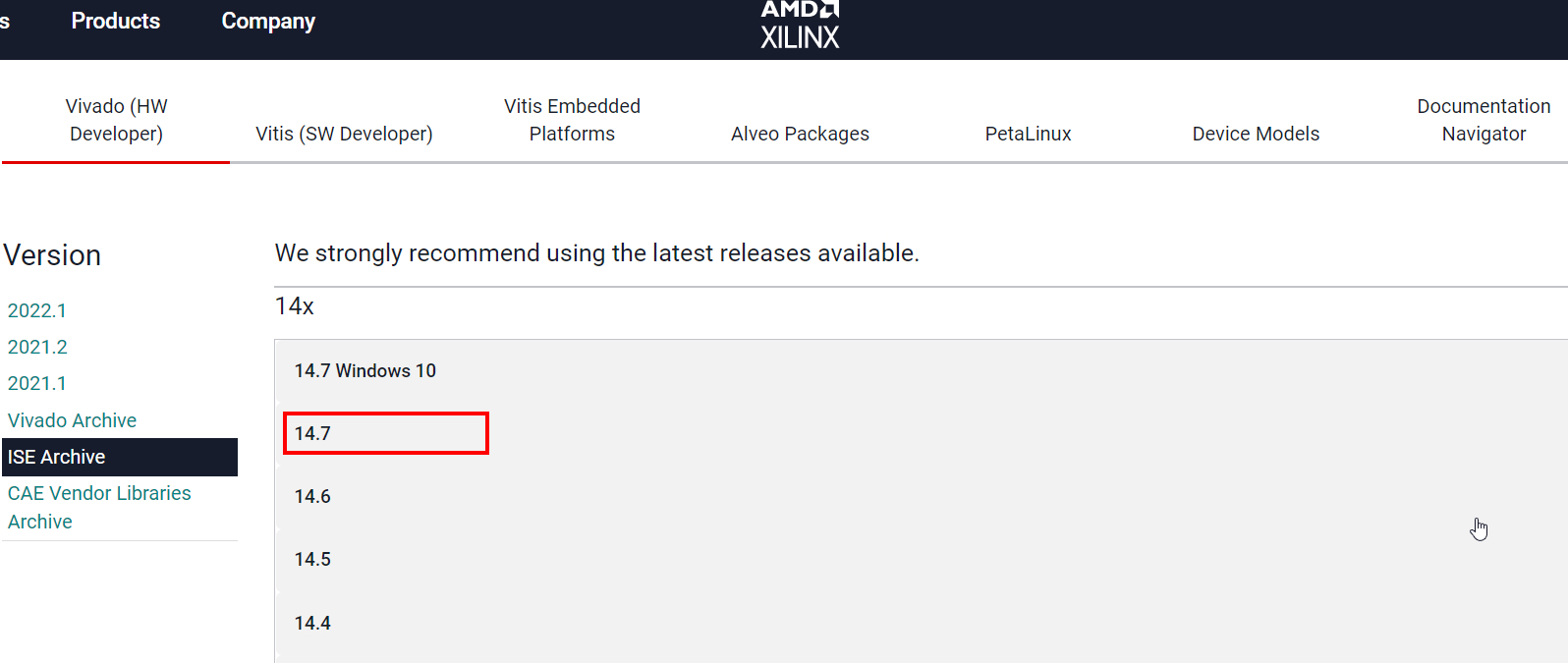

根据自己的需要选择软件版本，这里我们选择14.7版本，而不是14.7 Windows10。

ISE每个版本下也分了几个不同的安装包，可根据需要来选择：

• Windows 7/XP/Server and Linux - Split Installer Base Image - File n/4适用于Windows和 Linux系统的版本，完整安装包分割成了4部分，需要下载4个安装文件。
• Full DVD Single File Download Image（7.78G）MD5：bfe4e9c3cd8d2d7024163ca140113d25包含Windows和Linux两种系统下使用的独立安装包。
• Full Installer for Linux（6.09G）MD5：e8065b2ffb411bb74ae32efa475f9817包含Linux系统下使用的独立安装包
• Full Installer for Windows 7/XP/Server（6.18G）MD5：94f40553a93dfbeca642503e2721b270包含Windows系统下使用独立安装包。

我们选择Windows系统的独立安装包进行下载。

登录Xilinx账户，并填写相关信息，由于Xilinx受美国政府的出口管制，所以尽量使用出口管制名单外的公司信息。

使用IDM等多线程下载工具，这样下载速度会快很多，官方链接的下载速度还是很快的，100M的宽带可轻松达到10MB/s。

为了防止下载链接被拦截，文件被篡改，下载完成后，可以校验一下MD5值是否和官方的一致。

3. ISE安装

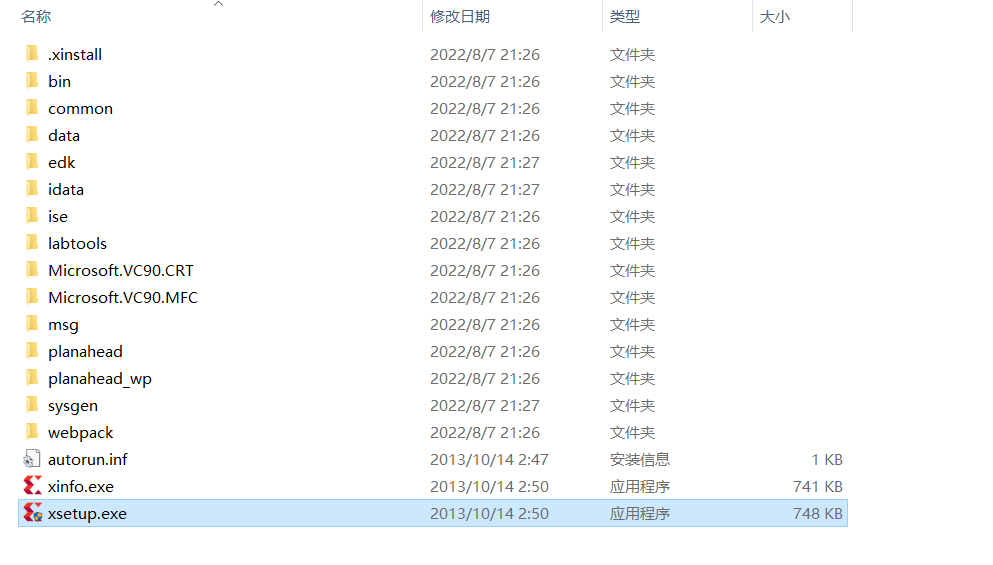

下载完成后，解压安装包。双击xsetup.exe进行安装。

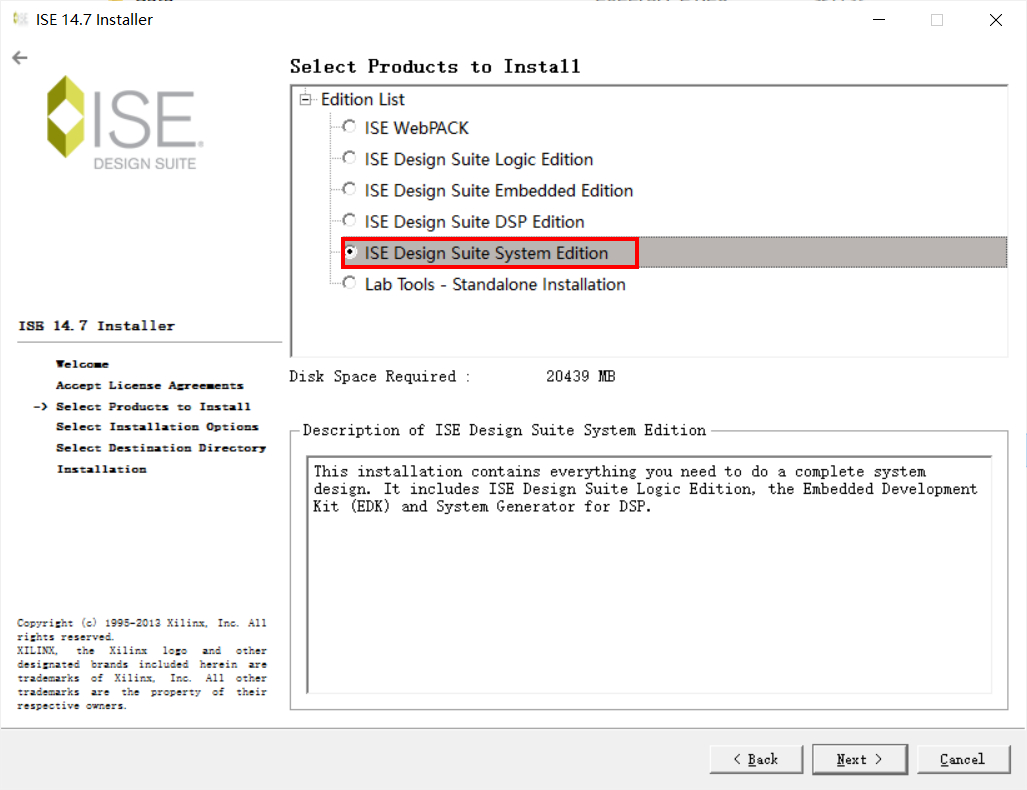

同意各种使用协议后，选择

ISE Design Suite System Edition

安装套件：

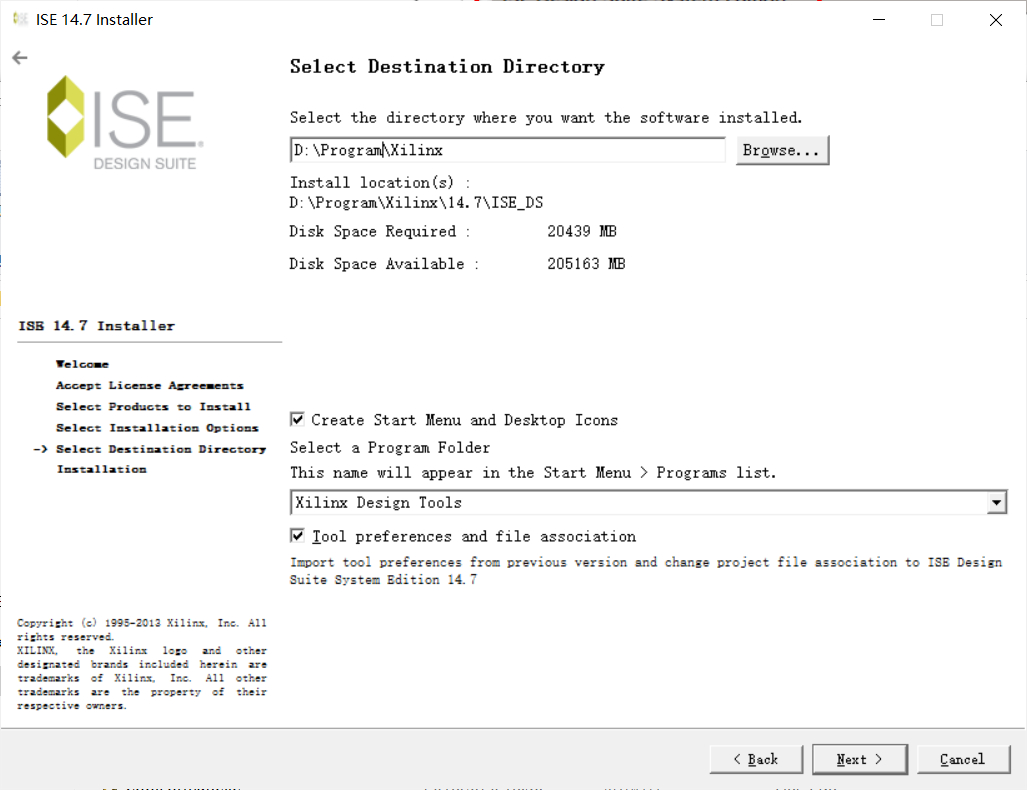

指定软件的安装目录，切记不要有中文字符，并留有足够的空间，至少25GB。

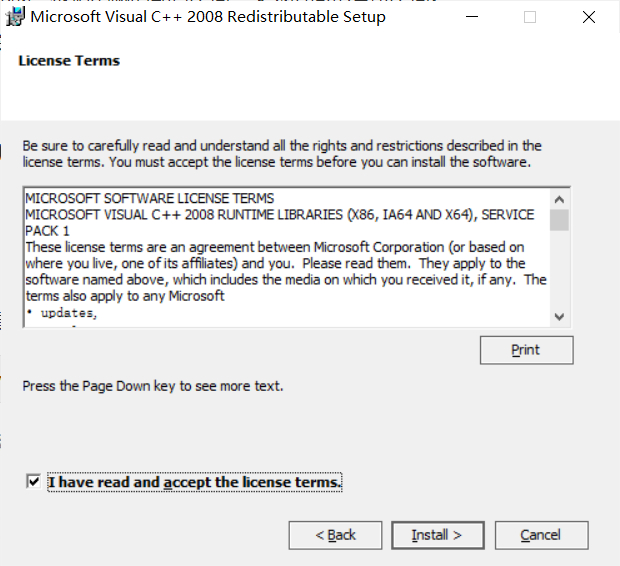

中途会提示安装一些Microsoft Visual C++的库，以及下载器的驱动程序，执行安装就行。

耐心等待安装完成，根据电脑的配置不同，安装时间也有所不同，我的电脑安装时间在16分钟左右。

4. 在Windows10下的处理

ISE 14.7 Window10环境下安装完成后，如果想正常使用，还需要几步特殊处理。

进入到如下安装目录：

D:\Program\Xilinx\14.7\ISE_DS\ISE\lib\nt64\libPortability.dll

将原始的

libPortability.dll

和

libPortabilityNOSH.dll

复制出一份，并重新命名，比如在原始文件名后加个

.backup

删除原始的

libPortability.dll

文件，并将原始的

libPortabilityNOSH.dll

复制出一份，重新命名为

libPortability.dll

。

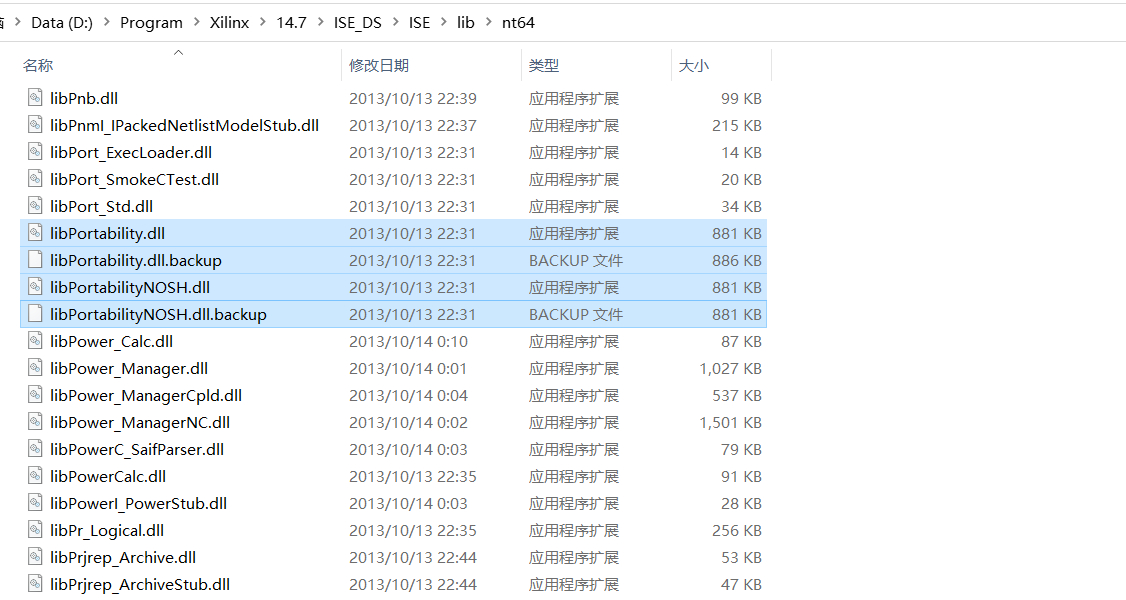

执行完成后的文件如下，注意文件大小：

进入另一个安装目录：

D:\Program\Xilinx\14.7\ISE_DS\common\lib\nt64

将此目录下的

libPortability.dll

备份出一份

libPortability.dll.backup

。

然后，将上一步操作后的

libPortability.dll

文件复制到此目录，替换原始文件。

ISE在Windows 8/10环境下使用图形化管脚分配工具PlanAhead时，也会出现闪退情况，需要替换安装目录下的

\Xilinx\14.7\ISE_DS\PlanAhead\bin\rdiArgs.bat

文件。

rdiArgs.bat

文件的下载地址：

https://download.csdn.net/download/whik1194/86400515

如果无法下载，可以在评论区留言。

至此，就完成了ISE在Windows 10环境下的特殊处理。

如果还出现别的闪退情况，可以参考之前发布的文章：Xilinx ISE、iMPACT、PlanAhead在Windows 10 64位系统下闪退的解决办法

5. ISE注册

完成在Window 10下的特殊处理后，我们重新打开桌面上的ISE开发环境，发现不闪退了，说明我们的修改生效了。

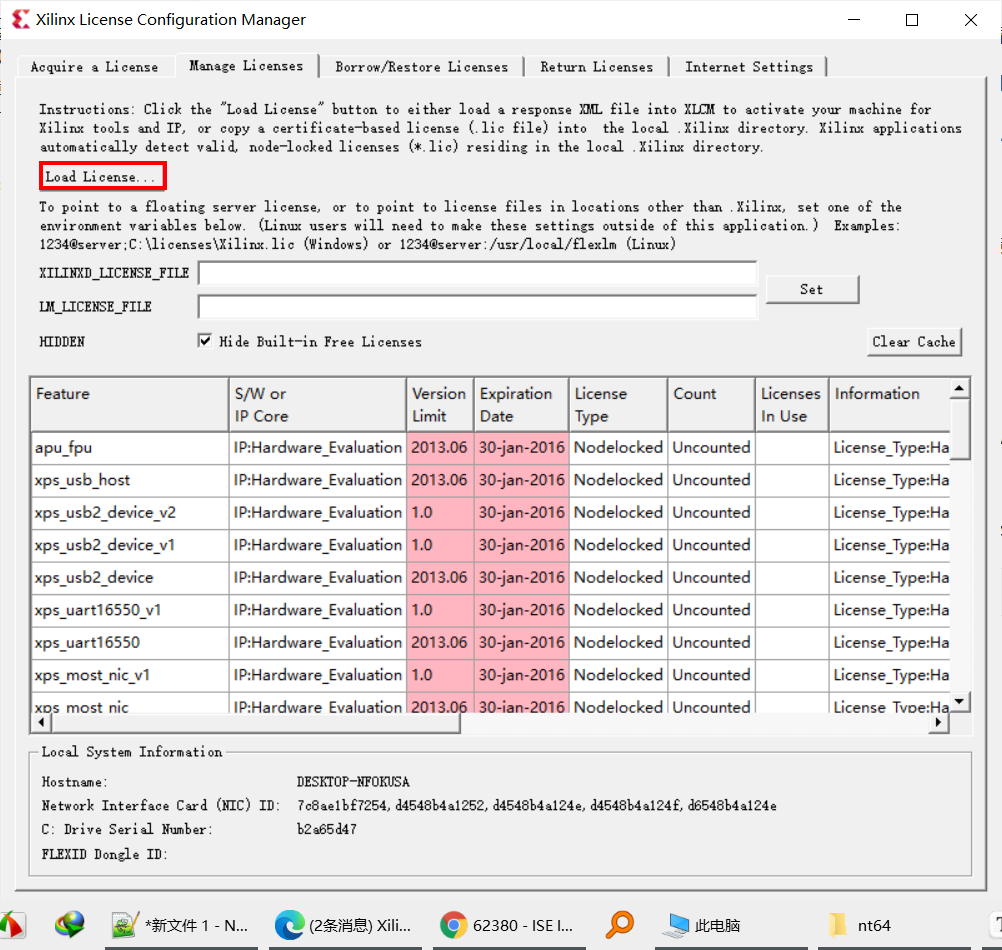

第一次打开ISE环境，因为没有进行注册，会弹出License管理工具，点击

Manage License

选项卡下的

Load License

，定位到License文件所在的目录。

加载完成后，工具的授权状态就变成了绿色，说明注册成功。

注册完成后，ISE Design Suite 14.7、iMPACT、Xilinx Platform Studio、Xilinx Software Development Kit这些工具都能正常使用了。

打开一个测试工程，编译、下载、固化都是正常的：

https://download.csdn.net/download/whik1194/86341383

至此，ISE开发环境在Windows 10系统下的安装、注册过程就介绍完了。
