吃透Mybatis源码-缓存的理解(三)

来来来，给俏如来扎起。感谢老铁们对俏如来的支持，2021一路有你，2022我们继续加油！你的肯定是我最大的动力

博主在参加博客之星评比，点击链接 ， https://bbs.csdn.net/topics/603957267 疯狂打Call！五星好评 ⭐⭐⭐⭐⭐ 感谢

前言

对于Mybatis的缓存在上一章节《吃透Mybatis源码-Mybatis执行流程》我们有提到一部分，这篇文章我们对将详细分析一下Mybatis的一级缓存和二级缓存。

一级缓存

市面上流行的ORM框架都支持缓存，不管是Hibernate还是Mybatis都支持一级缓存和二级缓存，目的是把数据缓存到JVM内存中，减少和数据库的交互来提高查询速度。同时MyBatis还可以整合三方缓存技术。

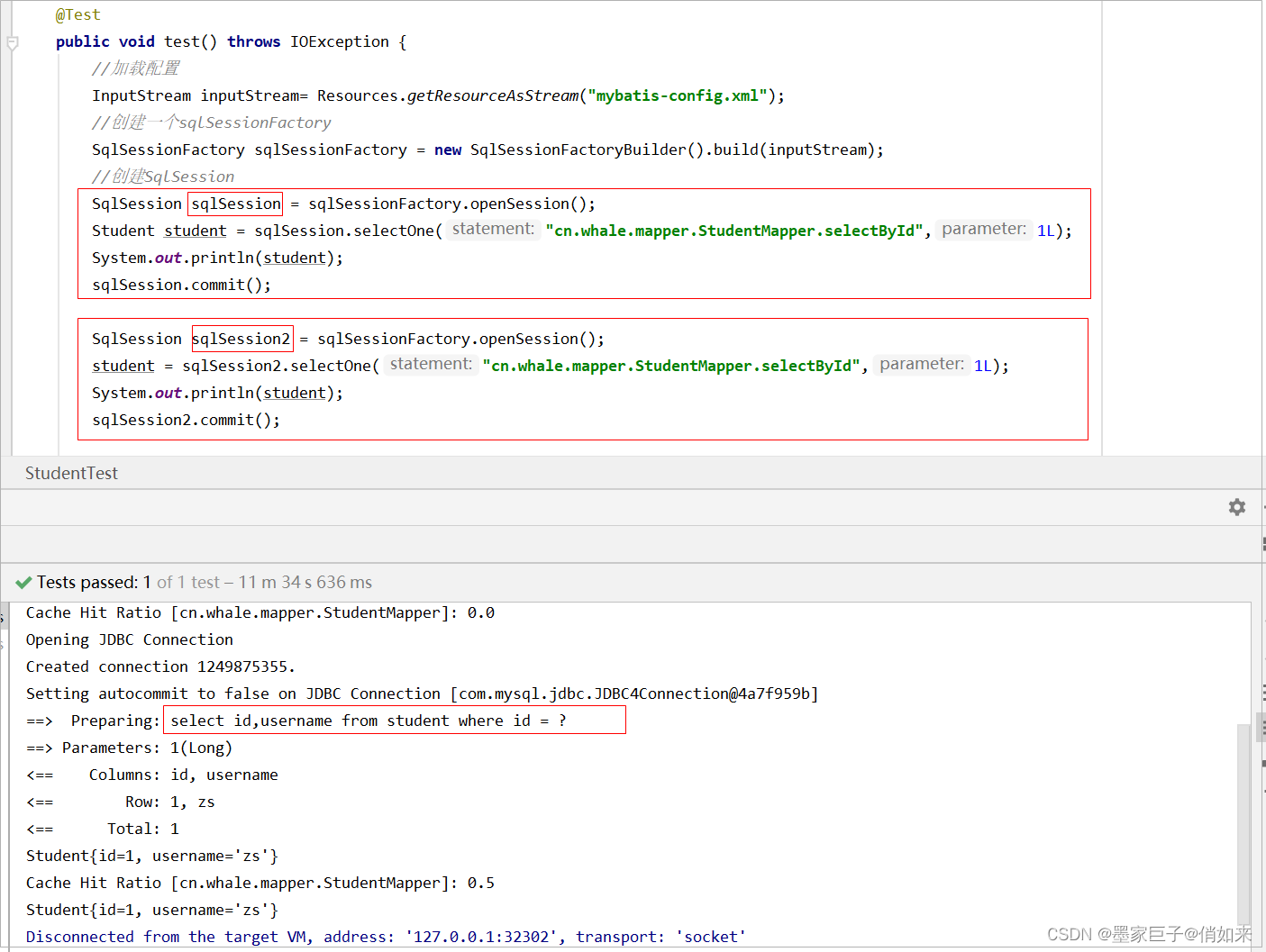

Mybatis一级缓默认开启，是SqlSession级别的，也就是说需要同一个SqlSession执行同样的SQL和参数才有可能命中缓存。如：
在这里插入图片描述
同一个SqlSession执行同一个SQL，发现控制台日志只执行了一次SQL记录，说明第二次查询是走缓存了。但是要注意的是，当SqlSession执行了delete,update,insert语句后，缓存会被清除。

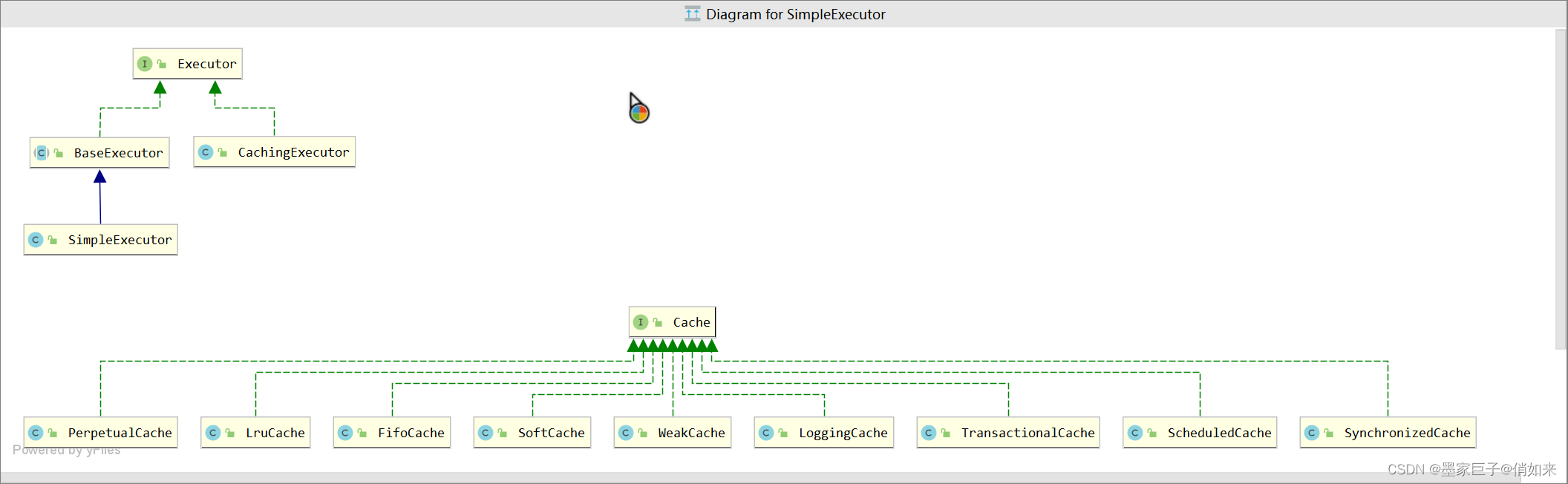

那么一级缓存在哪儿呢？下面给大家介绍一个类。
在这里插入图片描述
Mybatis中提供的缓存都是Cache的实现类，但是真正实现缓存的是

PerpetualCache

，其中维护了一个

Map<Object, Object> cache = new HashMap<Object, Object>()

结构来缓存数据。其他的缓存类采用了装饰模式对PerpetualCache做增强。比如：

LruCache

在PerpetualCache 的基础上增加了最近最少使用的缓存清楚策略,当缓存到达上限时候，删除最近最少使用的缓存 （Least Recently Use）。代码如下

publicclassLruCacheimplementsCache{//对 PerpetualCache 做装饰privatefinalCache delegate;

下面对其他的缓存类做一个介绍

  • PerpetualCache : 基础缓存类
  • LruCache ： LRU 策略的缓存 当缓存到达上限时候，删除最近最少使用的缓存 （Least Recently Use），eviction=“LRU”（默 认）
  • FifoCache : FIFO 策略的缓存 当缓存到达上限时候，删除最先入队的缓存，配置eviction=“FIFO”
  • SoftCache WeakCache ：带清理策略的缓存 通过 JVM 的软引用和弱引用来实现缓存，当 JVM 内存不足时，会自动清理掉这些缓存，基于 SoftReference 和 WeakReference
  • SynchronizedCache ： 同步缓存 基于 synchronized 关键字实现，解决并发问题
  • ScheduledCache ： 定时调度的缓存，在进行 get/put/remove/getSize 等操作前，判断 缓存时间是否超过了设置的最长缓存时间（默认是 一小时），如果是则清空缓存–即每隔一段时间清 空一次缓存
  • SerializedCache ：支持序列化的缓存 将对象序列化以后存到缓存中，取出时反序列化
  • TransactionalCache ：事务缓存，在二级缓存中使用，可一次存入多个缓存，移除多个缓存 。通过TransactionalCacheManager 中用 Map 维护对应关系。

一级缓存到底存储在哪儿？

一级缓存在SimpleExecutor 的父类 BaseExecutor 执行器中，如下

publicabstractclassBaseExecutorimplementsExecutor{privatestaticfinalLog log =LogFactory.getLog(BaseExecutor.class);protectedTransaction transaction;protectedExecutor wrapper;protectedConcurrentLinkedQueue<DeferredLoad> deferredLoads;//一级缓存protectedPerpetualCache localCache;

PerpetualCache缓存类源码如下

publicclassPerpetualCacheimplementsCache{privatefinalString id;//缓存privateMap<Object,Object> cache =newHashMap<Object,Object>();

那么一级缓存在什么时候创建的？

在 BaseExecutor 中的构造器中创建了一级缓存，而执行器Executor 是保存在SqlSession中的，也就是说当创建SqlSession的时候，就会创建 SimpleExecutor，而在SimpleExecutor的构造器中会调用BaseExecutor的构造器来创建一级缓存。见：org.apache.ibatis.executor.SimpleExecutor#SimpleExecutor

publicclassSimpleExecutorextendsBaseExecutor{//执行器构造器publicSimpleExecutor(Configuration configuration,Transaction transaction){//调用父类构造器super(configuration, transaction);}

下面是 BaseExecutor 的执行器 org.apache.ibatis.executor.BaseExecutor#BaseExecutor

publicabstractclassBaseExecutorimplementsExecutor{privatestaticfinalLog log =LogFactory.getLog(BaseExecutor.class);protectedTransaction transaction;protectedExecutor wrapper;//一级缓存protectedPerpetualCache localCache;protectedPerpetualCache localOutputParameterCache;protectedConfiguration configuration;protectedBaseExecutor(Configuration configuration,Transaction transaction){this.transaction = transaction;this.deferredLoads =newConcurrentLinkedQueue<DeferredLoad>();//创建一级缓存this.localCache =newPerpetualCache("LocalCache");this.localOutputParameterCache =newPerpetualCache("LocalOutputParameterCache");this.closed =false;this.configuration = configuration;this.wrapper =this;}

一级缓存怎么存储的？

一级缓存是在执行查询的时候会先走二级缓存，二级缓存么有就会走一级缓存，以及缓存没有就会走数据库查询，然后放入一级缓存和二级缓存。我们来看一下源码流程 ，见：org.apache.ibatis.executor.CachingExecutor#query

@Overridepublic<E>List<E>query(MappedStatement ms,Object parameterObject,RowBounds rowBounds,ResultHandler resultHandler)throwsSQLException{BoundSql boundSql = ms.getBoundSql(parameterObject);//构建缓存的KeyCacheKey key =createCacheKey(ms, parameterObject, rowBounds, boundSql);//执行查询returnquery(ms, parameterObject, rowBounds, resultHandler, key, boundSql);}

这里在尝试构建Cachekey ，cachekey时由：MappedStatement的id(如：cn.xx.xx.xxMapper.selectByid) ，分页，Sql,参数值一起构建而成的，一级二级缓存都是如此。

@Overridepublic<E>List<E>query(MappedStatement ms,Object parameterObject,RowBounds rowBounds,ResultHandler resultHandler,CacheKey key,BoundSql boundSql)throwsSQLException{//开启了二级缓存才会存在Cache  Cache cache = ms.getCache();if(cache !=null){flushCacheIfRequired(ms);if(ms.isUseCache()&& resultHandler ==null){ensureNoOutParams(ms, boundSql);@SuppressWarnings("unchecked")//走二级缓存查询数据List<E> list =(List<E>) tcm.getObject(cache, key);if(list ==null){//二级缓存没有，走数据库查询数据
          list = delegate.<E>query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);//写入二级缓存
          tcm.putObject(cache, key, list);// issue #578 and #116}return list;}}return delegate.<E>query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);}

这里我们看到，在执行org.apache.ibatis.executor.CachingExecutor#query 查询的时候会先走二级缓存，二级缓存没有会继续调用 org.apache.ibatis.executor.BaseExecutor#query 查询，而BaseExecutor#query会尝试先走一级缓存

public<E>List<E>query(MappedStatement ms,Object parameter,RowBounds rowBounds,ResultHandler resultHandler,CacheKey key,BoundSql boundSql)throwsSQLException{ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());if(closed){thrownewExecutorException("Executor was closed.");}if(queryStack ==0&& ms.isFlushCacheRequired()){clearLocalCache();}List<E> list;try{
      queryStack++;//【重要】走一级缓存获取数据
      list = resultHandler ==null?(List<E>) localCache.getObject(key):null;if(list !=null){handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);}else{//如果一级缓存中没有，走数据库查询数据
        list =queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);}}finally{
      queryStack--;}if(queryStack ==0){for(DeferredLoad deferredLoad : deferredLoads){
        deferredLoad.load();}// issue #601
      deferredLoads.clear();if(configuration.getLocalCacheScope()==LocalCacheScope.STATEMENT){// issue #482clearLocalCache();}}return list;}

上面代码会先走一级缓存拿数据，如果一级缓存没有，就走数据库获取数据，然后加入一级缓存org.apache.ibatis.executor.BaseExecutor#queryFromDatabase

private<E>List<E>queryFromDatabase(MappedStatement ms,Object parameter,RowBounds rowBounds,ResultHandler resultHandler,CacheKey key,BoundSql boundSql)throwsSQLException{List<E> list;
    localCache.putObject(key, EXECUTION_PLACEHOLDER);try{//走数据库查询数据
      list =doQuery(ms, parameter, rowBounds, resultHandler, boundSql);}finally{
      localCache.removeObject(key);}//把数据写入一级缓存
    localCache.putObject(key, list);if(ms.getStatementType()==StatementType.CALLABLE){
      localOutputParameterCache.putObject(key, parameter);}return list;}

到这里我们就看到了一级缓存和二级缓存的执行流程，注意的是：先执行二级缓存再执行一级缓存。

这里画一个一级缓存的图
在这里插入图片描述

二级缓存

第一步：二级缓存需要在mybatis-config.xml 配置中开启，如下

<settingname="cacheEnabled"value="true"/>

当然其实该配置默认是开启的，也就是默认会使用 CachingExecutor 装饰基本的执行器。
第二步骤：需要在mapper.xml中配置 < cache/>如下

<mappernamespace="cn.whale.mapper.StudentMapper"><cachetype="org.apache.ibatis.cache.impl.PerpetualCache"size="1024"eviction="LRU"flushInterval="120000"readOnly="false"/>
...省略...

解释一下上面的配置，首先

<cache/>

是在某个mapper.xml中指定的，也就是说

二级缓存作用于当前的namespace

.

  • type : 代表的是使用什么类型的缓存，只要是实现了 Cache 接口的实现类都可以
  • size ：缓存的个数，默认是1024 个对象
  • eviction ： 缓存剔除策略 ，LRU – 最近最少使用的：移除最长时间不被使用的对象（默认）；FIFO – 先进先出：按对象进入缓存的顺序来移除它们 ；SOFT – 软引用：移除基于垃圾回收器状态和软引用规则的对象；WEAK – 弱引用：更积极地移除基于垃圾收集器状态和弱引用规则的对象
  • flushInterval ：定时自动清空缓存间隔 自动刷新时间，单位 ms，未配置时只有调用时刷新
  • readOnly ：缓存时候只读
  • blocking ：是否使用可重入锁实现 缓存的并发控制 true，会使用 BlockingCache 对 Cache 进行装饰 默认 false

Mapper.xml 配置了之后，select()会被缓存。update()、delete()、insert() 会刷新缓存，下面是测试案例
在这里插入图片描述

可以看到，这里使用了2个SqlSesion 2次执行了相同的SQL，参数相同，看控制台日志只执行了一次SQL，说明是命中的二级缓存。因为满足条件：同一个 namespace下的相同的SQL被执行，尽管使用的SqlSession不是同一个。

但是你可能注意到一个细节，就是

session.commit()

为什么要提交事务呢？这就要说到二级缓存的存储结构了，如果不执行commit是不会写入二级缓存的。在

CachingExecutor

中有一个属性

private final TransactionalCacheManager tcm = new TransactionalCacheManager();

看名字肯能够看出二级缓存和事务有关系。结构如下

publicclassCachingExecutorimplementsExecutor{privatefinalExecutor delegate;//二级缓存，通过TransactionalCacheManager来管理privatefinalTransactionalCacheManager tcm =newTransactionalCacheManager();

TransactionalCacheManager 中维护了一个 HashMap<Cache, TransactionalCache>()

publicclassTransactionalCacheManager{//二级缓存的HashMapprivatefinalMap<Cache,TransactionalCache> transactionalCaches =newHashMap<Cache,TransactionalCache>();

在TransactionCache中维护了一个

Map<Object, Object> entriesToAddOnCommit;

publicclassTransactionalCacheimplementsCache{privatestaticfinalLog log =LogFactory.getLog(TransactionalCache.class);privatefinalCache delegate;privateboolean clearOnCommit;//二级缓存临时存储privatefinalMap<Object,Object> entriesToAddOnCommit;...省略...//写入二级缓存@OverridepublicvoidputObject(Object key,Object object){
    entriesToAddOnCommit.put(key, object);}

当执行查询的时候，从数据库查询出来数据回写入TransactionalCache的entriesToAddOnCommit中，我们来看一下二级缓存写入的流程，见：org.apache.ibatis.executor.CachingExecutor#query

@Overridepublic<E>List<E>query(MappedStatement ms,Object parameterObject,RowBounds rowBounds,ResultHandler resultHandler,CacheKey key,BoundSql boundSql)throwsSQLException{//如果mapper.xml配置了 <cache/> 就会创建 CacheCache cache = ms.getCache();if(cache !=null){flushCacheIfRequired(ms);if(ms.isUseCache()&& resultHandler ==null){ensureNoOutParams(ms, boundSql);@SuppressWarnings("unchecked")//从二级缓存获取List<E> list =(List<E>) tcm.getObject(cache, key);if(list ==null){
          list = delegate.<E>query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);//写入二级缓存
          tcm.putObject(cache, key, list);// issue #578 and #116}return list;}}return delegate.<E>query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);}

如果mapper.xml配置了 就会创建 Cache，Cache不为null，才会走到二级缓存的流程，此时代码来到org.apache.ibatis.cache.TransactionalCacheManager#putObject

publicclassTransactionalCacheManager{//存储二级缓存privatefinalMap<Cache,TransactionalCache> transactionalCaches =newHashMap<Cache,TransactionalCache>();publicvoidputObject(Cache cache,CacheKey key,Object value){//通过cache为key拿到 TransactionalCache ，把数据put进去getTransactionalCache(cache).putObject(key, value);}

存储数据的是TransactionalCache ，见org.apache.ibatis.cache.decorators.TransactionalCache#putObject

publicclassTransactionalCacheimplementsCache{privatestaticfinalLog log =LogFactory.getLog(TransactionalCache.class);//正在的二级缓存存储位置privatefinalCache delegate;privateboolean clearOnCommit;//临时的二级缓存存储位置privatefinalMap<Object,Object> entriesToAddOnCommit;@OverridepublicvoidputObject(Object key,Object object){
    entriesToAddOnCommit.put(key, object);}

我们看到，数据写到了 TransactionalCache#entriesToAddOnCommit 一个Map中。只有在执行commit的时候数据才会真正写入二级缓存。

我们来看下SqlSession.commit方法是如何触发二级缓存真正的写入的,见：org.apache.ibatis.session.defaults.DefaultSqlSession#commit()

@Overridepublicvoidcommit(){commit(false);}@Overridepublicvoidcommit(boolean force){try{//调用执行器提交事务
      executor.commit(isCommitOrRollbackRequired(force));
      dirty =false;}catch(Exception e){throwExceptionFactory.wrapException("Error committing transaction.  Cause: "+ e, e);}finally{ErrorContext.instance().reset();}}

代码来到org.apache.ibatis.executor.CachingExecutor#commit

@Overridepublicvoidcommit(boolean required)throwsSQLException{//提交事务
    delegate.commit(required);//调用org.apache.ibatis.cache.TransactionalCacheManager#commit提交事务
    tcm.commit();}

代码来到org.apache.ibatis.cache.TransactionalCacheManager#commit

publicvoidcommit(){for(TransactionalCache txCache : transactionalCaches.values()){//调用 TransactionalCache#commit
      txCache.commit();}}

代码来到org.apache.ibatis.cache.decorators.TransactionalCache#commit

publicclassTransactionalCacheimplementsCache{privatestaticfinalLog log =LogFactory.getLog(TransactionalCache.class);//真正的二级缓存存储位置，本质是一个 PerpetualCacheprivatefinalCache delegate;//临时存储二级缓存privatefinalMap<Object,Object> entriesToAddOnCommit;publicvoidcommit(){if(clearOnCommit){
      delegate.clear();}//这里在写入缓存，保存到TransactionalCache中的delegate字段，本质是一个PerpetualCacheflushPendingEntries();//把entriesToAddOnCommit清除掉reset();}privatevoidflushPendingEntries(){for(Map.Entry<Object,Object> entry : entriesToAddOnCommit.entrySet()){//从entriesToAddOnCommit中拿到临时的缓存数据，写入缓存，最终会写入PerpetualCache#cache字段中
          delegate.putObject(entry.getKey(), entry.getValue());}for(Object entry : entriesMissedInCache){if(!entriesToAddOnCommit.containsKey(entry)){
            delegate.putObject(entry,null);}}}privatevoidreset(){
        clearOnCommit =false;//清除entriesToAddOnCommit
        entriesToAddOnCommit.clear();
        entriesMissedInCache.clear();}

所以我们总结一下二级缓存的写入流程，二级缓存通过

TransactionalCacheManager

中的一个

Map<Cache, TransactionalCache>

管理的，当执行query查询处数据的时候，会把数据写入

TransactionalCache

中的

Map<Object, Object> entriesToAddOnCommit

中临时存储。当执行commit的时候才会把entriesToAddOnCommit中的数据写入

TransactionalCache

中的

Cache delegate

，其本质和一级缓存一样，也是一个

PerpetualCache

。

当我们做第二次query的时候会尝试通过 TransactionalCacheManager#getObject 从二级缓存获取数据

publicclassTransactionalCacheManager{privatefinalMap<Cache,TransactionalCache> transactionalCaches =newHashMap<Cache,TransactionalCache>();//获取二级缓存publicObjectgetObject(Cache cache,CacheKey key){returngetTransactionalCache(cache).getObject(key);}

然后会从 TransactionalCache中的delegate中获取缓存

publicclassTransactionalCacheimplementsCache{privatestaticfinalLog log =LogFactory.getLog(TransactionalCache.class);//二级缓存privatefinalCache delegate;...省略...@OverridepublicObjectgetObject(Object key){// issue #116//从二级缓存获取数据Object object = delegate.getObject(key);if(object ==null){
      entriesMissedInCache.add(key);}// issue #146if(clearOnCommit){returnnull;}else{return object;}}

所以记得，二级缓存一定要commit才会起作用。下面花了一个一级缓存和二级缓存的结构图
在这里插入图片描述

三方缓存框架

除了使用Mybatis自带的缓存，也可以使用第三方缓存方式，比如：比如 ehcache 和 redis 下面以Redis为例 ，首先导入mybatis整合redis的依赖

<dependency><groupId>org.mybatis.caches</groupId><artifactId>mybatis-redis</artifactId><version>1.0.0-beta2</version></dependency>

第二步骤：在mapper.xml配置缓存

<cachetype="org.mybatis.caches.redis.RedisCache"eviction="FIFO"flushInterval="60000"size="512"readOnly="true"/>

这里type使用了RedisCache,RedisCache也是实现了Cache接口的，接着我们需要配置Redis的链接属性，默认RedisCache类会读取名字为 : redis.properties 的配置文件

host=127.0.0.1
password=123456
port=6379
connectionTimeout=5000
soTimeout=5000
database=0

再次执行测试代码，查看Redis效果如下
在这里插入图片描述
