曝光时间和积分时间之间的关系
对于卷帘曝光的sensor来说，工作原理是逐行曝光，每一行依次曝光，直到一帧画面曝光完成。
Pclk是一个比较重要的概念，pixel在的读写的频率在sensor出厂后就设计好了，因此，每一行的曝光的读写的频率和时间也是固定的。
假如一个1080P的sensor，Pclk是74.25MHz，则每一行的曝光时间line_time=1920/74.25Mhz=25.86us。

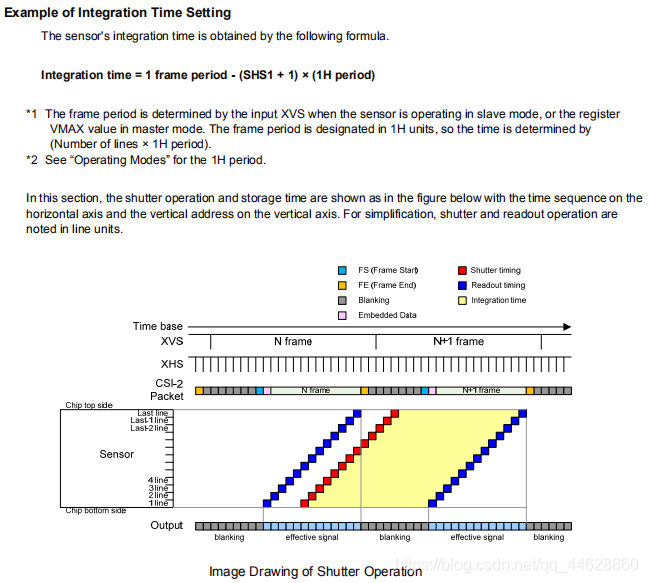

另外一个重要的概念是积分时间，积分时间是以行为单位。在查阅sony的sensor寄存器时就可以清楚的知道，积分时间是收到SHS1寄存器配置的，直接影响积分之间大小：
integration time = 1 frame period - (SHS1 +1 ) x (1 H period)
SHS1[17:0]寄存器描述如下：
Sets the shutter sweep time. 1 to (Number of lines per frame - 2)
- 0 and number of lines per frame -1 setting is prohibited 假如SHS1配置为99，则该sensor的积分时间为int_t = （1080行-100行）*1H period=980H period。
最后的概念，曝光时间exposure time=integration time x 行长 /Pclk
则最终的曝光时间=980 x 1920 /74.25MHz=25ms
