Vivado与Vscode编程环境的搭建

一.vivoda配置

链接VScode

找到vscode中bin文件的安装地址，将其配置到系统/用户环境变量中，目的是为vivado链接vscode配置环境变量

在上图4处加入：cmd /S /k "code -g [file name]:[line number]"

实现功能：在vivado中双击.v文件即可用vscode打开该.v文件.

如果不想用vivado打开时(如跑仿真，上板时)需要改回：Vivado Text Editor(default)

二.vscode配置

安装vscode:VSCode安装配置使用教程（最新版超详细保姆级含插件）一文就够了_vscode使用教程-CSDN博客

找到vivado中bin文件的安装地址，将其配置到系统/用户环境变量中，目的是在vscode中需要vivado的语法检测

下载插件

1. Verilog-HDL/SystemVerilog/Bluespec SystemVerilog ：用于语法检查、代码跳转、自动补全、自动生成实例化代码> VSCode配置Verilog/SystemVerilog开发环境（三）插件配置_vscode system verilog查看引用-CSDN博客
2. TerosHDL：模块例化、testbench生成、查看状态转换图、原理图> TerosHDL配置 ：https://terostechnology.github.io/terosHDLdoc/docs/intro
3. Verilog Snippet：关键字补齐
4. CTags Support：代码跳转必备软件
5. SystemVerilog and Verilog Formatter：格式化代码 使代码对齐
6. Material Icon Theme：设置自定义文件夹图标关联
7. Asciiflow2:纯文本流程图绘制工具
8. Draw.io Integration：创建、编辑和维护图表和流程图
9. Waveform Render：波形图绘制
10. Better Align:对齐工具
11. verilog-simplealign：代码对齐
12. TabOut：跳出空格
13. Increment Selection：多条赋值语句的值能递增或递减
14. TCL Language Support：tcl脚本代码高亮显示
15. Verilog Highlight：verilog代码高亮
16. Fitten Code: ai代码解释 代码注释> https://code.fittentech.com/?ref=jsz
17. Verilog Hdl Format:代码格式化、文件树显示、一键例化、语法高亮、语法跳转、代码补全、定义悬停、代码错误检查等> VSCODE的Verilog插件/让verilog开发更快速简单_哔哩哔哩_bilibili> > 介绍 (1391074994.github.io)

其中Verilog-HDL/SystemVerilog/Bluespec SystemVerilog插件必须要有
对他需要进行相关配置：
在Linter中选择xvlog（vivado自带的语法包）来进行语法检测

verilog 编程环境搭建2 —— vscode 插件安装与配置 - ppqppl - 博客园 (cnblogs.com)

全平台轻量开源verilog仿真工具iverilog+GTKWave使用教程 (qq.com)

Icarus Verilog与GTKWave简介及其下载安装_gtkwave如何下载-CSDN博客

三.插件的使用

1.用WaveDrom绘制波形图

超详细WaveDrom教程，时序图绘制利器-CSDN博客

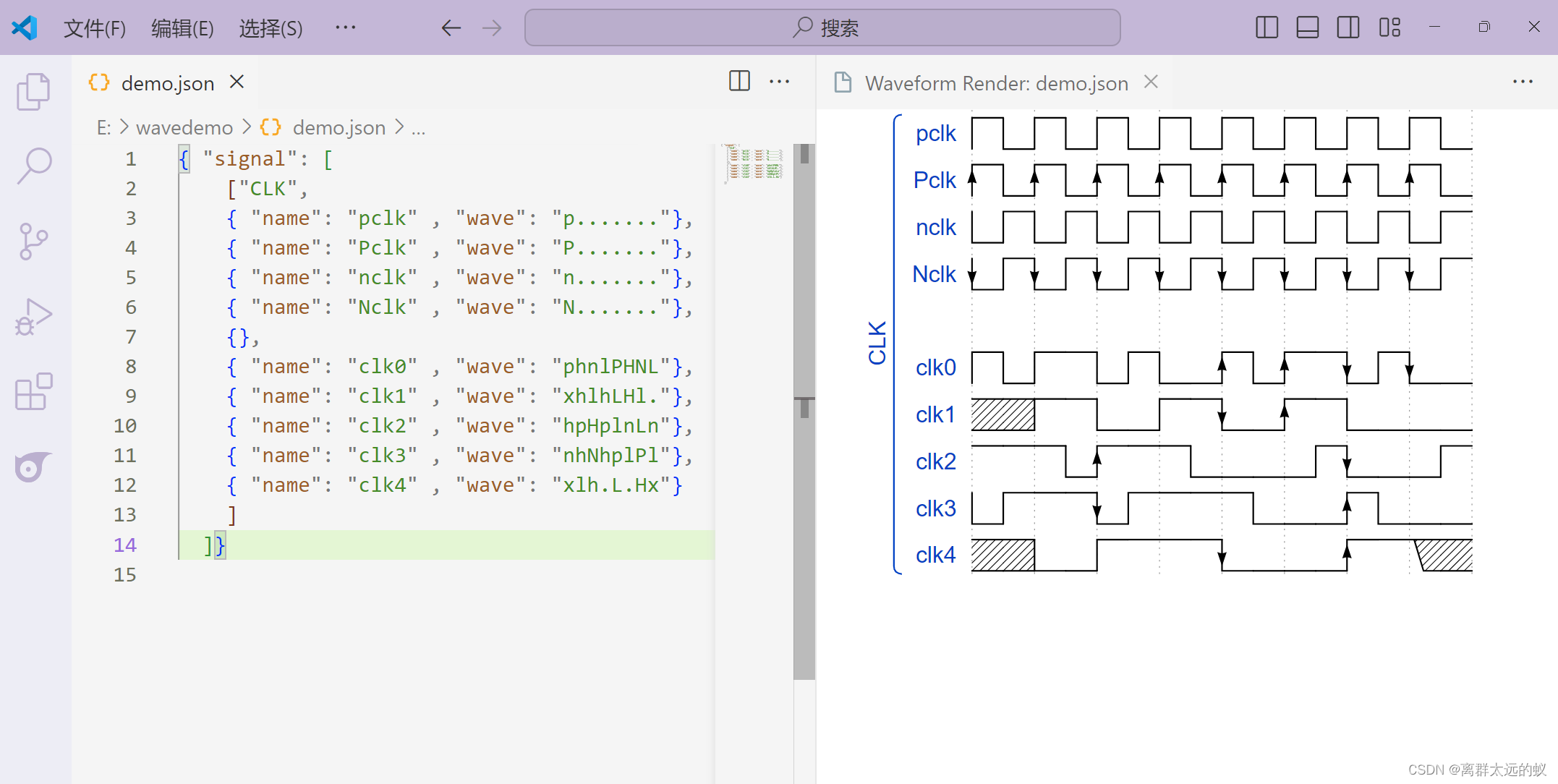

在vscode 中新建一个名为 demo.json 的文件，内容如下：

{"signal":[["CLK",{"name":"pclk","wave":"p......."},{"name":"Pclk","wave":"P......."},{"name":"nclk","wave":"n......."},{"name":"Nclk","wave":"N......."},{},{"name":"clk0","wave":"phnlPHNL"},{"name":"clk1","wave":"xhlhLHl."},{"name":"clk2","wave":"hpHplnLn"},{"name":"clk3","wave":"nhNhplPl"},{"name":"clk4","wave":"xlh.L.Hx"}![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/d762123de8a24e2e99a80a57dc137e68.png#pic_center)]]}

保存后用 Command+Shift+P 组合键打开命令面板，选择执行

Waveform Render:Draw

，就可以看到渲染后的时序图，也可以选择执行

Waveform Render:Toggle Live Preview

，实时查看渲染结果：

2.信号查询
