基于梅尔频谱的音频信号分类识别(Pytorch)

基于梅尔频谱的音频信号分类识别(Pytorch)

本项目将使用Pytorch，实现一个简单的的音频信号分类器，可应用于机械信号分类识别，鸟叫声信号识别等应用场景。

项目使用librosa进行音频信号处理，backbone使用mobilenet_v2，在Urbansound8K数据上，最终收敛的准确率在训练集99%，测试集96%，如果想进一步提高识别准确率可以使用更重的backbone和更多的数据增强方法。

【完整的项目代码】：基于梅尔频谱的音频信号分类识别(Pytorch)

【尊重原创，转载请注明出处】：https://panjinquan.blog.csdn.net/article/details/120601437

1. 项目结构

2. 环境配置

pytorch==1.7.1,其他依赖库，请使用pip命令安装libsora和pyaudio,pydub等库

librosa==0.8.1
pyaudio==0.2.11
pydub==0.23.1

3.音频识别基础知识

**(1) STFT和声谱图(spectrogram) **

声音信号是一维信号，直观上只能看到时域信息，不能看到频域信息。通过傅里叶变换(FT)可以变换到频域，但是丢失了时域信息，无法看到时频关系。为了解决这个问题，产生了很多方法，短时傅里叶变换，小波等都是很常用的时频分析方法。

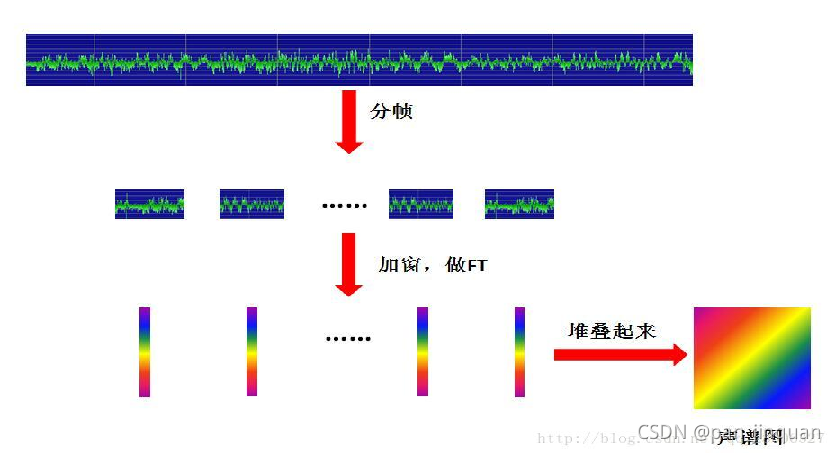

短时傅里叶变换(STFT)，就是对短时的信号做傅里叶变换。原理如下：对一段长语音信号，分帧、加窗，再对每一帧做傅里叶变换，之后把每一帧的结果沿另一维度堆叠，得到一张图（类似于二维信号），这张图就是声谱图。

(2) 梅尔频谱

人耳能听到的频率范围是20-20000HZ，但是人耳对HZ单位不是线性敏感，而是对低HZ敏感，对高HZ不敏感，将HZ频率转化为梅尔频率，则人耳对频率的感知度就变为线性。

例如如果我们适应了1000Hz的音调，如果把音调频率提高到2000Hz，我们的耳朵只能觉察到频率提高了一点点，根本察觉不到频率提高了一倍 。

将普通频率转化到Mel频率的公式是

在Mel频域内，人对音调的感知度为线性关系。举例来说，如果两段语音的Mel频率相差两倍，则人耳听起来两者的音调也相差两倍。

上图是HZ到Mel的映射关系图，由于二者为log关系，在频率较低时，Mel随HZ变化较快；当频率较高时，曲线斜率小，变化缓慢。

(3) 梅尔频率倒谱MFCC

:梅尔频率倒谱系数，简称MFCC，Mel-frequency cepstral coefficients)

• 梅尔频谱就是一般的频谱图加上梅尔滤波函数，这一步是为了模拟人耳听觉对实际频率的敏感程度
• 梅尔倒谱就是再对梅尔频谱进行一次频谱分析，具体就是对梅尔频谱取对数，然后做DCT变换，目的是抽取频谱图的轮廓信息，这个比较能代表语音的特征。
• 如果取低频的13位，就是最经典的语音特征mfcc了

(4) MFCC特征的过程

• 先对语音进行预加重、分帧和加窗；
• 对每一个短时分析窗，通过FFT得到对应的频谱；
• 将上面的频谱通过Mel滤波器组得到Mel频谱；
• 在Mel频谱上面进行倒谱分析（取对数，做逆变换，实际逆变换一般是通过DCT离散余弦变换来实现，
• 取DCT后的第2个到第13个系数作为MFCC系数），获得Mel频率倒谱系数MFCC，这个MFCC就是这帧语音的特征了

4.数据处理

（1）数据集Urbansound8K

Urbansound8K是目前应用较为广泛的用于自动城市环境声分类研究的公共数据集，
包含10个分类：空调声、汽车鸣笛声、儿童玩耍声、狗叫声、钻孔声、引擎空转声、枪声、手提钻、警笛声和街道音乐声,类别定义如下：

data/UrbanSound8K/class_name.txt

air_conditioner
car_horn
children_playing
dog_bark
drilling
engine_idling
gun_shot
jackhammer
siren
street_music

数据集下载：https://zenodo.org/record/1203745/files/UrbanSound8K.tar.gz

（2）自定义数据集

可以自己录制音频信号，制作自己的数据集，参考[audio/dataloader/record_audio.py]
每个文件夹存放一个类别的音频数据，每条音频数据长度在3秒左右,建议每类的音频数据均衡
生产train和test数据列表：参考[audio/dataloader/create_data.py],train.txt和test.txt格式如下：

[path/to/audio.wav,labels_name]

如:

ID1/audio.wav,label_names1
ID2/audio.wav,label_names2
...
IDn/audio.wav,label_namesn

同时，你需要定义class_name，指定类别的序列，训练代码会根据你的class_name进行训练：

label_names1
label_names2
...
label_namesn

（3）音频特征提取:

音频信号是一维的语音信号，不能直接用于模型训练，需要使用librosa将音频转为梅尔频谱（Mel Spectrogram）。

librosa提供python接口，在音频、乐音信号的分析中经常用到

wav, sr = librosa.load(data_path, sr=16000)
# 使用librosa获得音频的梅尔频谱
spec_image = librosa.feature.melspectrogram(y=wav, sr=sr, hop_length=256)
# 计算音频信号的MFCC
spec_image = librosa.feature.mfcc(y=wav, sr=sr)

librosa.feature.mfcc实现MFCC源码如下：

# -- Mel spectrogram and MFCCs -- #
def mfcc(y=None, sr=22050, S=None, n_mfcc=20, dct_type=2, norm="ortho", lifter=0, **kwargs):
    """Mel-frequency cepstral coefficients (MFCCs)
    """
    if S is None:
        # 先调用melspectrogram，计算梅尔频谱，然后取对数:power_to_db
        S = power_to_db(melspectrogram(y=y, sr=sr, **kwargs))
    # 最后进行DCT变换
    M = scipy.fftpack.dct(S, axis=0, type=dct_type, norm=norm)[:n_mfcc]
    if lifter > 0:
        M *= (1 + (lifter / 2) * np.sin(np.pi * np.arange(1, 1 + n_mfcc, dtype=M.dtype) / lifter)[:, np.newaxis])
        return M
    elif lifter == 0:
        return M
    else:
        raise ParameterError("MFCC lifter={} must be a non-negative number".format(lifter))

可以看到，librosa库中，梅尔倒谱就是再对梅尔频谱取对数，然后做DCT变换

关于librosa的使用方法，请参考：

1. 音频特征提取——librosa工具包使用
2. 梅尔频谱(mel spectrogram)原理与使用

5.训练Pipeline

（1）构建训练和测试数据

    def build_dataset(self, cfg):
        """构建训练数据和测试数据"""
        input_shape = eval(cfg.input_shape)
        # 获取数据
        train_dataset = AudioDataset(cfg.train_data, data_dir=cfg.data_dir, mode='train', spec_len=input_shape[3])
        train_loader = DataLoader(dataset=train_dataset, batch_size=cfg.batch_size, shuffle=True,
                                  num_workers=cfg.num_workers)

        test_dataset = AudioDataset(cfg.test_data, data_dir=cfg.data_dir, mode='test', spec_len=input_shape[3])
        test_loader = DataLoader(dataset=test_dataset, batch_size=cfg.batch_size, shuffle=False,
                                 num_workers=cfg.num_workers)
        print("train nums:{}".format(len(train_dataset)))
        print("test  nums:{}".format(len(test_dataset)))
        return train_loader, test_loader

由于librosa.load加载音频数据特别慢，建议使用cache先进行缓存，方便加速

def load_audio(audio_file, cache=False):
    """
    加载并预处理音频
    :param audio_file:
    :param cache: librosa.load加载音频数据特别慢，建议使用进行缓存进行加速
    :return:
    """
    # 读取音频数据
    cache_path = audio_file + ".pk"
    # t = librosa.get_duration(filename=audio_file)
    if cache and os.path.exists(cache_path):
        tmp = open(cache_path, 'rb')
        wav, sr = pickle.load(tmp)
    else:
        wav, sr = librosa.load(audio_file, sr=16000)
        if cache:
            f = open(cache_path, 'wb')
            pickle.dump([wav, sr], f)
            f.close()
    # Compute a mel-scaled spectrogram: 梅尔频谱图
    spec_image = librosa.feature.melspectrogram(y=wav, sr=sr, hop_length=256)
    return spec_image

（2）构建backbone模型

backbone是一个基于CNN+FC的网络结构，与图像CNN分类模型不同的是，图像CNN分类模型的输入维度(batch,3,H,W)输入数据depth=3，而音频信号的梅尔频谱图是深度为depth=1，可以认为是灰度图，输入维度(batch,1,H,W)，因此实际使用中，只需要将传统的CNN图像分类的backbone的第一层卷积层的in_channels=1即可。需要注意的是，由于维度不一致，导致不能使用imagenet的pretrained模型。

当然可以将**梅尔频谱图(灰度图)**是转为3通道RGB图，这样就跟普通的RGB图像没有什么区别了，也可以imagenet的pretrained模型，如

# 将**梅尔频谱图(灰度图)**是转为为3通道RGB图
spec_image = cv2.cvtColor(spec_image, cv2.COLOR_GRAY2RGB)

    def build_model(self, cfg):
        if cfg.net_type == "mbv2":
            model = mobilenet_v2.mobilenet_v2(num_classes=cfg.num_classes)
        elif cfg.net_type == "resnet34":
            model = resnet.resnet34(num_classes=args.num_classes)
        elif cfg.net_type == "resnet18":
            model = resnet.resnet18(num_classes=args.num_classes)
        else:
            raise Exception("Error:{}".format(cfg.net_type))
        model.to(self.device)
        return model

（3）训练参数配置

相关的命令行参数，可参考：

def get_parser():
    data_dir = "/home/dataset/UrbanSound8K/audio"
    train_data = 'data/UrbanSound8K/train.txt'
    test_data = 'data/UrbanSound8K/test.txt'
    class_name = 'data/UrbanSound8K/class_name.txt'
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--batch_size', type=int, default=32, help='训练的批量大小')
    parser.add_argument('--num_workers', type=int, default=8, help='读取数据的线程数量')
    parser.add_argument('--num_epoch', type=int, default=100, help='训练的轮数')
    parser.add_argument('--class_name', type=str, default=class_name, help='类别文件')
    parser.add_argument('--learning_rate', type=float, default=1e-3, help='初始学习率的大小')
    parser.add_argument('--input_shape', type=str, default='(None, 1, 128, 128)', help='数据输入的形状')
    parser.add_argument('--gpu_id', type=int, default=0, help='GPU ID')
    parser.add_argument('--net_type', type=str, default="mbv2", help='backbone')
    parser.add_argument('--data_dir', type=str, default=data_dir, help='数据路径')
    parser.add_argument('--train_data', type=str, default=train_data, help='训练数据的数据列表路径')
    parser.add_argument('--test_data', type=str, default=test_data, help='测试数据的数据列表路径')
    parser.add_argument('--work_dir', type=str, default='work_space/', help='模型保存的路径')
    return parser

配置好数据路径，其他参数默认设置，即可以开始训练了：

# data_dir是你的数据路径
python train.py --data_dir="dataset/UrbanSound8K/audio1"

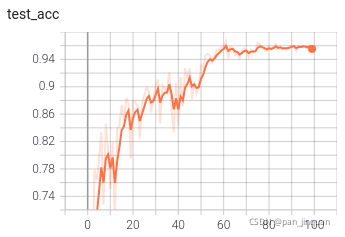

训练完成，使用mobilenet_v2,最终训练集准确率99%左右，测试集96%左右，看起来有点过拟合了。

如果想进一步提高识别准确率可以使用更重的backbone，如resnet34,采用更多的数据增强方法，提高模型的泛发性。

完整的训练代码train.py：

import argparse
import os
import numpy as np
import torch
import tensorboardX as tensorboard
from datetime import datetime
from easydict import EasyDict
from tqdm import tqdm
from torch.utils.data import DataLoader
from torch.optim.lr_scheduler import StepLR, MultiStepLR
from audio.dataloader.audio_dataset import AudioDataset
from audio.utils.utility import print_arguments
from audio.utils import file_utils
from audio.models import mobilenet_v2, resnet

class Train(object):
    """Training  Pipeline"""

    def __init__(self, cfg):
        cfg = EasyDict(cfg.__dict__)
        self.device = "cuda:{}".format(cfg.gpu_id) if torch.cuda.is_available() else "cpu"
        self.num_epoch = cfg.num_epoch
        self.net_type = cfg.net_type
        self.work_dir = os.path.join(cfg.work_dir, self.net_type)
        self.model_dir = os.path.join(self.work_dir, "model")
        self.log_dir = os.path.join(self.work_dir, "log")
        file_utils.create_dir(self.model_dir)
        file_utils.create_dir(self.log_dir)

        self.tensorboard = tensorboard.SummaryWriter(self.log_dir)
        self.train_loader, self.test_loader = self.build_dataset(cfg)
        # 获取模型
        self.model = self.build_model(cfg)
        # 获取优化方法
        self.optimizer = torch.optim.Adam(params=self.model.parameters(),
                                          lr=cfg.learning_rate,
                                          weight_decay=5e-4)
        # 获取学习率衰减函数
        self.scheduler = MultiStepLR(self.optimizer, milestones=[50, 80], gamma=0.1)
        # 获取损失函数
        self.losses = torch.nn.CrossEntropyLoss()

    def build_dataset(self, cfg):
        """构建训练数据和测试数据"""
        input_shape = eval(cfg.input_shape)
        # 加载训练数据
        train_dataset = AudioDataset(cfg.train_data,
                                     class_name=cfg.class_name,
                                     data_dir=cfg.data_dir,
                                     mode='train',
                                     spec_len=input_shape[3])
        train_loader = DataLoader(dataset=train_dataset, batch_size=cfg.batch_size, shuffle=True,
                                  num_workers=cfg.num_workers)
        cfg.class_name = train_dataset.class_name
        cfg.class_dict = train_dataset.class_dict
        cfg.num_classes = len(cfg.class_name)
        # 加载测试数据
        test_dataset = AudioDataset(cfg.test_data,
                                    class_name=cfg.class_name,
                                    data_dir=cfg.data_dir,
                                    mode='test',
                                    spec_len=input_shape[3])
        test_loader = DataLoader(dataset=test_dataset, batch_size=cfg.batch_size, shuffle=False,
                                 num_workers=cfg.num_workers)
        print("train nums:{}".format(len(train_dataset)))
        print("test  nums:{}".format(len(test_dataset)))
        return train_loader, test_loader

    def build_model(self, cfg):
        """构建模型"""
        if cfg.net_type == "mbv2":
            model = mobilenet_v2.mobilenet_v2(num_classes=cfg.num_classes)
        elif cfg.net_type == "resnet34":
            model = resnet.resnet34(num_classes=args.num_classes)
        elif cfg.net_type == "resnet18":
            model = resnet.resnet18(num_classes=args.num_classes)
        else:
            raise Exception("Error:{}".format(cfg.net_type))
        model.to(self.device)
        return model

    def epoch_test(self, epoch):
        """模型测试"""
        loss_sum = []
        accuracies = []
        self.model.eval()
        with torch.no_grad():
            for step, (inputs, labels) in enumerate(tqdm(self.test_loader)):
                inputs = inputs.to(self.device)
                labels = labels.to(self.device).long()
                output = self.model(inputs)
                # 计算损失值
                loss = self.losses(output, labels)
                # 计算准确率
                output = torch.nn.functional.softmax(output, dim=1)
                output = output.data.cpu().numpy()
                output = np.argmax(output, axis=1)
                labels = labels.data.cpu().numpy()
                acc = np.mean((output == labels).astype(int))
                accuracies.append(acc)
                loss_sum.append(loss)
        acc = sum(accuracies) / len(accuracies)
        loss = sum(loss_sum) / len(loss_sum)
        print("Test epoch:{:3.3f},Acc:{:3.3f},loss:{:3.3f}".format(epoch, acc, loss))
        print('=' * 70)
        return acc, loss

    def epoch_train(self, epoch):
        """模型训练"""
        loss_sum = []
        accuracies = []
        self.model.train()
        for step, (inputs, labels) in enumerate(tqdm(self.train_loader)):
            inputs = inputs.to(self.device)
            labels = labels.to(self.device).long()
            output = self.model(inputs)
            # 计算损失值
            loss = self.losses(output, labels)
            self.optimizer.zero_grad()
            loss.backward()
            self.optimizer.step()

            # 计算准确率
            output = torch.nn.functional.softmax(output, dim=1)
            output = output.data.cpu().numpy()
            output = np.argmax(output, axis=1)
            labels = labels.data.cpu().numpy()
            acc = np.mean((output == labels).astype(int))
            accuracies.append(acc)
            loss_sum.append(loss)
            if step % 50 == 0:
                lr = self.optimizer.state_dict()['param_groups'][0]['lr']
                print('[%s] Train epoch %d, batch: %d/%d, loss: %f, accuracy: %f，lr:%f' % (
                    datetime.now(), epoch, step, len(self.train_loader), sum(loss_sum) / len(loss_sum),
                    sum(accuracies) / len(accuracies), lr))
        acc = sum(accuracies) / len(accuracies)
        loss = sum(loss_sum) / len(loss_sum)
        print("Train epoch:{:3.3f},Acc:{:3.3f},loss:{:3.3f}".format(epoch, acc, loss))
        print('=' * 70)
        return acc, loss

    def run(self):
        # 开始训练
        for epoch in range(self.num_epoch):
            train_acc, train_loss = self.epoch_train(epoch)
            test_acc, test_loss = self.epoch_test(epoch)
            self.tensorboard.add_scalar("train_acc", train_acc, epoch)
            self.tensorboard.add_scalar("train_loss", train_loss, epoch)
            self.tensorboard.add_scalar("test_acc", test_acc, epoch)
            self.tensorboard.add_scalar("test_loss", test_loss, epoch)
            self.scheduler.step()
            self.save_model(epoch, test_acc)

    def save_model(self, epoch, acc):
        """保持模型"""
        model_path = os.path.join(self.model_dir, 'model_{:0=3d}_{:.3f}.pth'.format(epoch, acc))
        if not os.path.exists(os.path.dirname(model_path)):
            os.makedirs(os.path.dirname(model_path))
        torch.jit.save(torch.jit.script(self.model), model_path)

def get_parser():
    data_dir = "/home/dataset/UrbanSound8K/audio"
    train_data = 'data/UrbanSound8K/train.txt'
    test_data = 'data/UrbanSound8K/test.txt'
    class_name = 'data/UrbanSound8K/class_name.txt'
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--batch_size', type=int, default=32, help='训练的批量大小')
    parser.add_argument('--num_workers', type=int, default=8, help='读取数据的线程数量')
    parser.add_argument('--num_epoch', type=int, default=100, help='训练的轮数')
    parser.add_argument('--class_name', type=str, default=class_name, help='类别文件')
    parser.add_argument('--learning_rate', type=float, default=1e-3, help='初始学习率的大小')
    parser.add_argument('--input_shape', type=str, default='(None, 1, 128, 128)', help='数据输入的形状')
    parser.add_argument('--gpu_id', type=int, default=0, help='GPU ID')
    parser.add_argument('--net_type', type=str, default="mbv2", help='backbone')
    parser.add_argument('--data_dir', type=str, default=data_dir, help='数据路径')
    parser.add_argument('--train_data', type=str, default=train_data, help='训练数据的数据列表路径')
    parser.add_argument('--test_data', type=str, default=test_data, help='测试数据的数据列表路径')
    parser.add_argument('--work_dir', type=str, default='work_space/', help='模型保存的路径')
    return parser

if __name__ == '__main__':
    parser = get_parser()
    args = parser.parse_args()
    print_arguments(args)
    t = Train(args)
    t.run()

6.预测demo.py

【完整的项目代码】：基于梅尔频谱的音频信号分类识别(Pytorch)

import os
import cv2
import argparse
import librosa
import torch
import numpy as np
from audio.dataloader.audio_dataset import load_audio, normalization
from audio.dataloader.record_audio import record_audio
from audio.utils import file_utils, image_utils

class Predictor(object):
    def __init__(self, cfg):
        # self.device = "cuda:{}".format(cfg.gpu_id) if torch.cuda.is_available() else "cpu"
        self.device = "cpu"
        self.class_name, self.class_dict = file_utils.parser_classes(cfg.class_name, split=None)
        self.input_shape = eval(cfg.input_shape)
        self.spec_len = self.input_shape[3]
        self.model = self.build_model(cfg.model_file)

    def build_model(self, model_file):
        # 加载模型
        model = torch.jit.load(model_file, map_location="cpu")
        model.to(self.device)
        model.eval()
        return model

    def inference(self, input_tensors):
        with torch.no_grad():
            input_tensors = input_tensors.to(self.device)
            output = self.model(input_tensors)
        return output

    def pre_process(self, spec_image):
        """音频数据预处理"""
        if spec_image.shape[1] > self.spec_len:
            input = spec_image[:, 0:self.spec_len]
        else:
            input = np.zeros(shape=(self.spec_len, self.spec_len), dtype=np.float32)
            input[:, 0:spec_image.shape[1]] = spec_image
        input = normalization(input)
        input = input[np.newaxis, np.newaxis, :]
        input_tensors = np.concatenate([input])
        input_tensors = torch.tensor(input_tensors, dtype=torch.float32)
        return input_tensors

    def post_process(self, output):
        """输出结果后处理"""
        scores = torch.nn.functional.softmax(output, dim=1)
        scores = scores.data.cpu().numpy()
        # 显示图片并输出结果最大的label
        label = np.argmax(scores, axis=1)
        score = scores[:, label]
        label = [self.class_name[l] for l in label]
        return label, score

    def detect(self, audio_file):
        """
        :param audio_file: 音频文件
        :return: label:预测音频的label
                 score: 预测音频的置信度
        """
        spec_image = load_audio(audio_file)
        input_tensors = self.pre_process(spec_image)
        # 执行预测
        output = self.inference(input_tensors)
        label, score = self.post_process(output)
        return label, score

    def detect_file_dir(self, file_dir):
        """
        :param file_dir: 音频文件目录
        :return:
        """
        file_list = file_utils.get_files_lists(file_dir, postfix=["*.wav"])
        for file in file_list:
            print(file)
            label, score = self.detect(file)
            print("pred-label:{}, score:{}".format(label, score))
            print("---" * 20)

    def detect_record_audio(self, audio_dir):
        """
        :param audio_dir: 录制音频并进行识别
        :return:
        """
        time = file_utils.get_time()
        file = os.path.join(audio_dir, time + ".wav")
        record_audio(file)
        label, score = self.detect(file)
        print(file)
        print("pred-label:{}, score:{}".format(label, score))
        print("---"*20)

def get_parser():
    model_file = 'data/pretrained/model_075_0.965.pth'
    file_dir = "data/audio"
    class_name = 'data/UrbanSound8K/class_name.txt'
    parser = argparse.ArgumentParser(description=__doc__)
    parser.add_argument('--class_name', type=str, default=class_name, help='类别文件')
    parser.add_argument('--input_shape', type=str, default='(None, 1, 128, 128)', help='数据输入的形状')
    parser.add_argument('--net_type', type=str, default="mbv2", help='backbone')
    parser.add_argument('--gpu_id', type=int, default=0, help='GPU ID')
    parser.add_argument('--model_file', type=str, default=model_file, help='模型文件')
    parser.add_argument('--file_dir', type=str, default=file_dir, help='音频文件的目录')
    return parser

if __name__ == '__main__':
    parser = get_parser()
    args = parser.parse_args()
    p = Predictor(args)
    p.detect_file_dir(file_dir=args.file_dir)
    # audio_dir = 'data/record_audio'
    # p.detect_record_audio(audio_dir=audio_dir)

7.源码下载

【完整的项目代码】：基于梅尔频谱的音频信号分类识别(Pytorch)

更多AI博客，请参考：

人体关键点检测需要用到人体检测，请查看鄙人另一篇博客：2D Pose人体关键点实时检测(Python/Android /C++ Demo)_pan_jinquan的博客-CSDN博客
