JMeter进阶-常用第三方插件讲解

第三方插件的安装与使用

• 准备工作： 1.最新版本的JMeter是默认不展示插件管理器的，所以我们需要手动添加插件管理器 2.下载地址：https://jmeter-plugins.org/install/Install/，下载插件plugins-manager.jar，然后将jar包放在apache-jmeter-x.x.x\lib\ext路径下，重新打开jmeter客户端即可在“选项”下面可以看到了Plugins-Manager这个插件了。

Concurrency Thread Group（阶梯式加压）

安装Basic Graphs

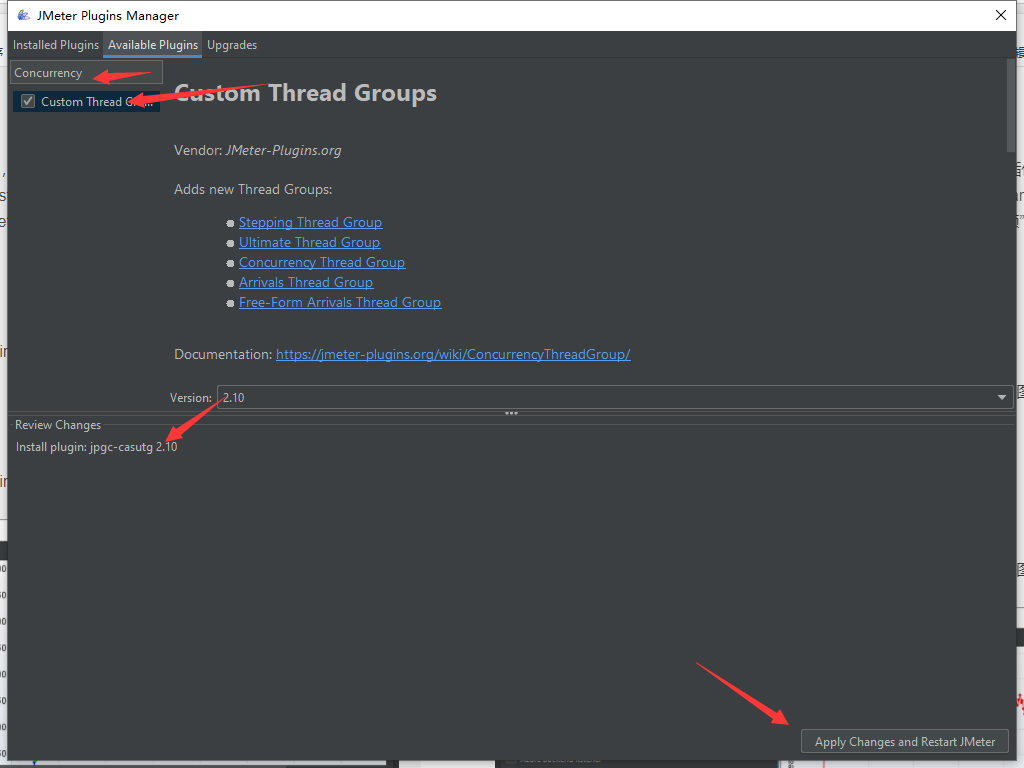

• 在选项–》Plugins-Manager–》Available Plugins 安装Custom Thread Groups,然后点击应用并重启jmeter,如下图：

使用方式：

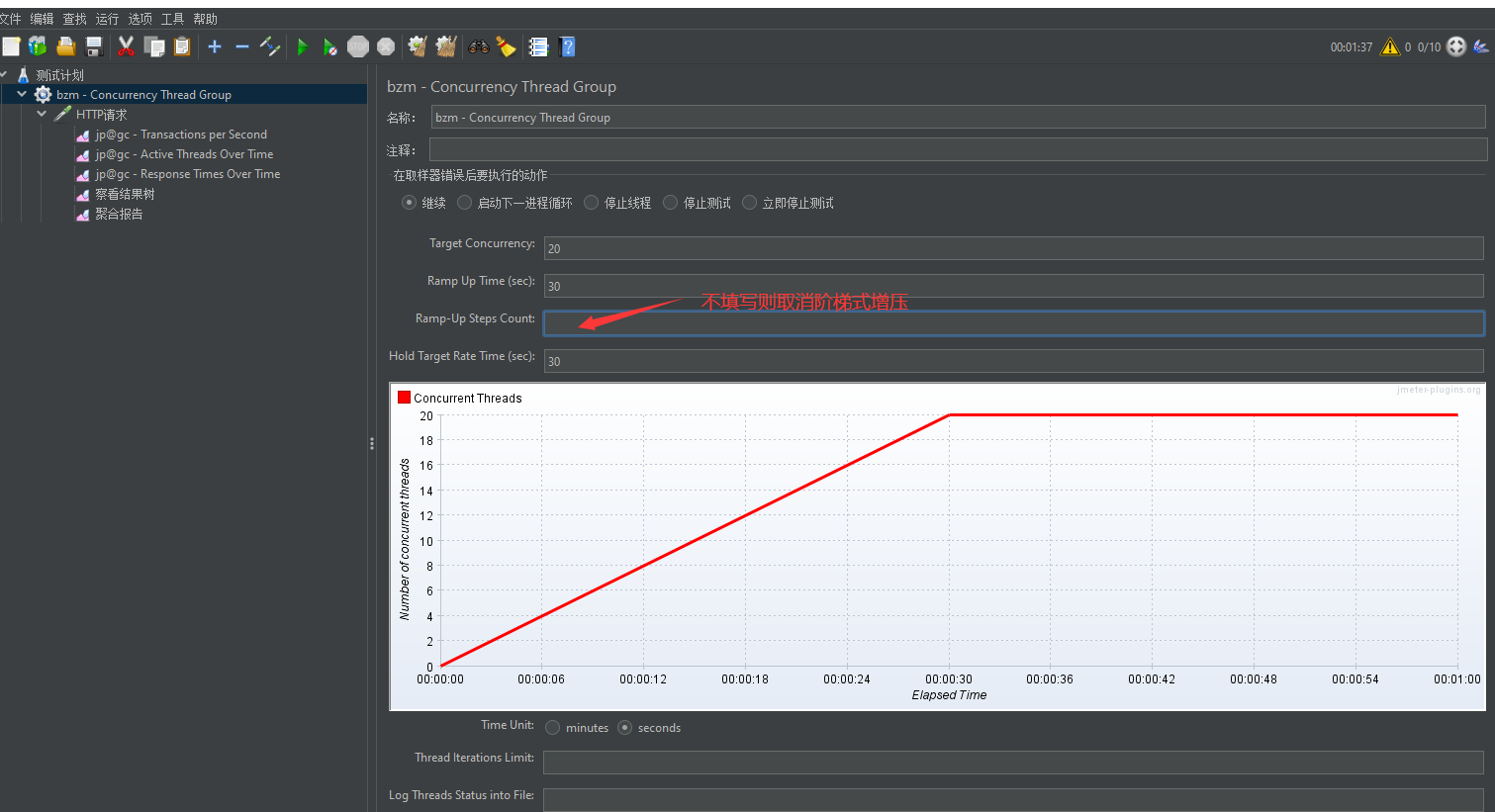

• 添加方式：测试计划 --> 线程组–>bzm-Concurrency Thread Group 比如我们需要进行服务器进行负载测试，需要测试1分钟，30秒内以6个阶梯的方式并发到20进程，那么我们可以如下设置： 假如我们不需要阶梯式增加，而是持续增加的方式，那么我们可以如下设置：

Basic Graphs （响应时间，并发数，TPS生成图表）

安装Basic Graphs

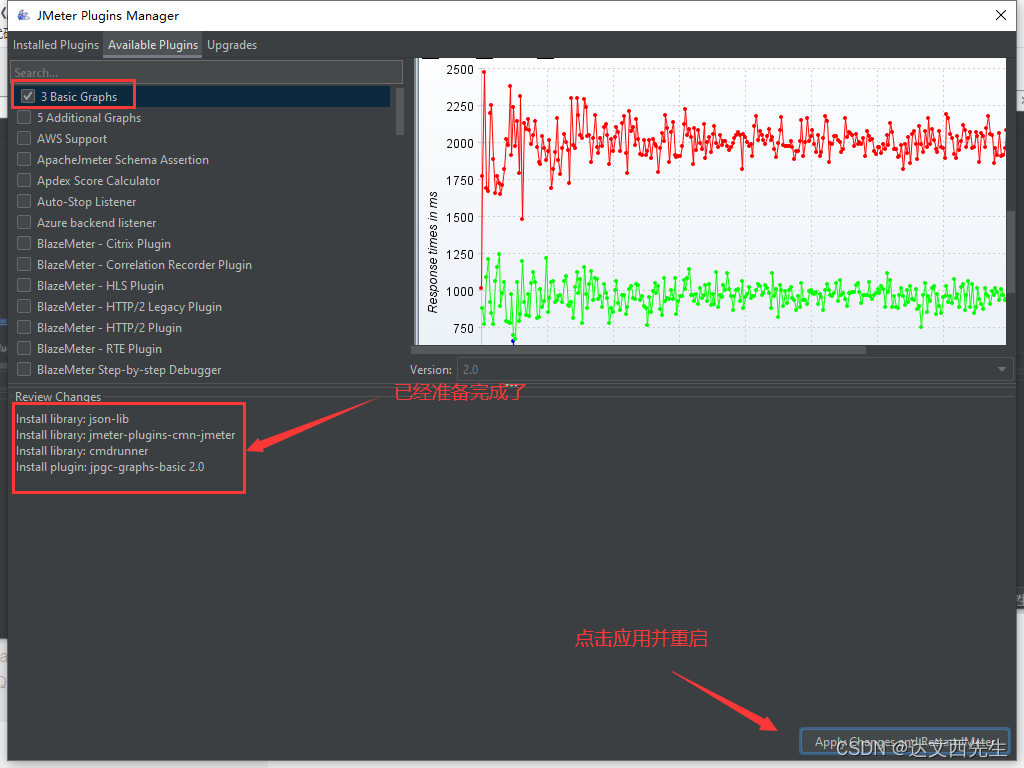

• 在选项–》Plugins-Manager–》Available Plugins 安装3Basic Graphs,如下图：

案例示例：

案例：比如我们需要进行服务器进行负载测试，需要测试1分钟，30秒内以持续并发到20进程，我们分别以Transactions per Second，Active Threads Over Time，Response Times Over Time这3个监听器来示例：
Transactions per Second：（每秒事务处理率/TPS）:

• 添加方式：测试计划 -->监听器–>jp@gc - Transactions per Second
• 图表分析： 这里我们可以看到，每秒最大事务数为100，最小为0，一般Transactions per Second图表是配合事务控制器一起使用的

Active Threads Over Time：（每秒活动线程变化）:

• 添加方式：测试计划 -->监听器–>jp@gc - Active Threads Over Time
• 图表分析： 通过上图我们可以看到前30s是持续上升到每秒20并发，后续30秒一直是以每秒20并发的状态持续

Response Times Over Time：（每秒响应时间）:

• 添加方式：测试计划 -->监听器–>jp@gc - Response Times Over Time
• 图表分析： 从上图我们可以看到，每秒响应时间基本稳定总体事务响应时间在220毫秒左右

Composite Timeline Graph （将所有的图表合并）

安装Composite Timeline Graph

• 在选项–》Plugins-Manager–》Available Plugins 安装Composite Timeline Graph,如下图：使用方式：

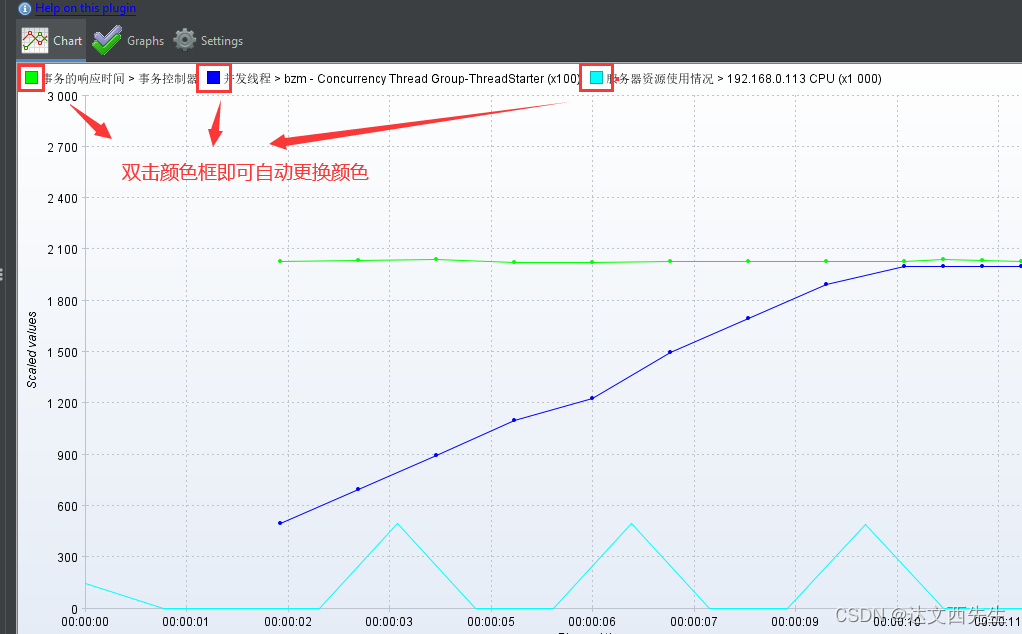

• 添加方式：测试计划 --> 监听器–>jp@gc - jp@gc - Composite Graph 然后我们添加多个第三方监听器Response Times Over Time，Active Threads Over Time，PerfMon等第三方监听器，然后添加 jp@gc - Composite Graph，最后运行，运行完成之后我们需要在 jp@gc - Composite Graph监听器的Graphs模块下选择要合并查看的数据即可，如下图所示： 最后我们只需要在Chart模块下查看图表并分析即可，这里要注意的一点是上图事务的tps和事务的响应时间图表颜色是一样的，因为它是直接获取其他监听器的数据的，这其中就包括线条的颜色，所以我们只需在Chart模块双击颜色框即可自动更换颜色，方便我们查看数据，如下图所示：

PerfMon （服务器资源使用率生成图表）

安装PerfMon

• 在选项–》Plugins-Manager–》Available Plugins 安装PerfMon,如下图：服务器上启动Serveragent服务
• perfmon的使用还需要一个serveragent服务的支持，下载jmeter插件的同时也需要下载一个Serveragent，下载地址：https://github.com/undera/perfmon-agent/blob/master/README.md
• windows下启动startagent.bat，如下图：

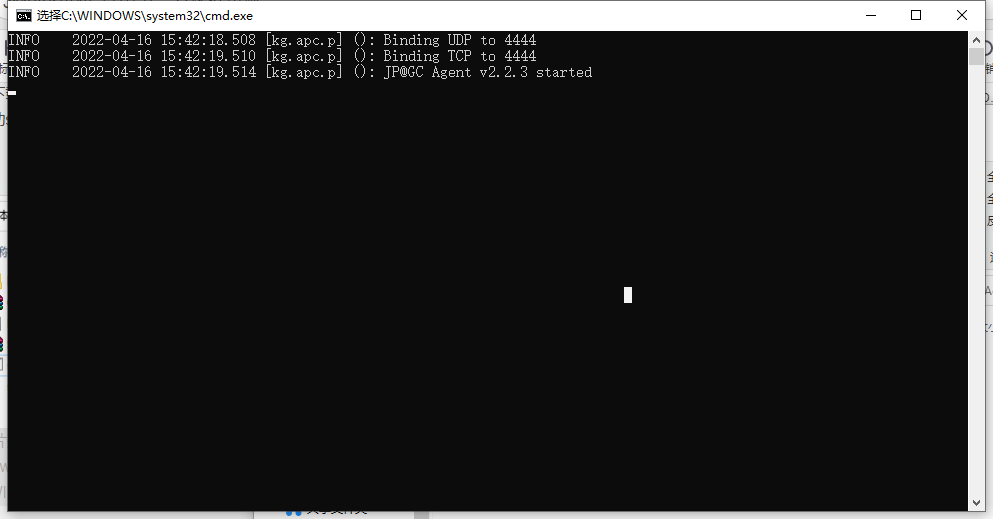

• 假如正常启动的话应该如下图所示：
• Linux下启动startagent.sh，需要先下载1.8jer,选择Server JRE (Java SE Runtime Environment) 8u202，然后根据安装运行的系统进行选择，这里我们选择jre-8u201-linux-x64.tar.gz进行下载解压，解压完成后我们将其复制到ServerAgent-x.x.x文件夹下，如下图所示： 然后我们将startAgent.sh用vim编辑模式打开，把java 替换为jre1.8.0 _201\bin\java如下图所示： 然后我们使用命令./startAgent.sh启动服务即可，启动成功应该如下图所示：

使用方式：

• 添加方式：测试计划 --> 监听器–>jp@gc - PerfMon Metrics Collector
• 假如我们需要查看服务器内存与cpu使用的资源，我们可以这样设置，先填写服务器的地址和端口号，然后再选择性能指标，假如需要对单个进程测试资源消耗则可在Metric parameter中进行设置，总体配置如下图所示： 然后并发10个进程运行20s,运行结果如下图所示： 生成图表之后我们可以在右键保存为csv文件，这样我们可以获得更详细的数据（如下图）：

关于性能指标

• CPU：- 1.对于各指标项，数值都是代表百分比，比如默认配置(combined)下在曲线图中看到某个时间的数值是30，即代表此时总的cpu使用时间占比为30%。- 2.有两点比较有用的地方值得说明：一是在Scope区域，可以通过Per Process选项来获取指定进程的CPU使用情况，二是在CPU Cores区域，我们可以选择监控指定的单个Core。
• Memory：- 1.各指标项中，usedperc(默认)和freeperc两项的数值代表与总内存的百分比，其余指标项的数值都是指内存大小，选中对应想，可以看到Metric Unit区域单位配置将变为可用，通常Mb会比较适合观察。- 2.同样，也可以选择监控指定进程的数据。
• Network I/O：- 1.单位kbps
• Disk I/O：- 1.各指标项中，queue(默认)的数值代表等待I/O队列长度，reads、writes分别代表每秒处理的读/写次数，readbytes、writebytes顾名思义，代表每秒读/写的数据量，单位同样在Metric Unit区域配置，通常Mb会比较适合观察运行中遇到的问题：
• Windows提示socket write error或startAgent.bat闪退 启动成功后，使用jmeter时运行时报错java.net.SocketException: Connection reset by peer: socket write error at java.net.SocketOutputStream.socketWrite0(Native Method) ~[?:1.8.0_311] at java.net.SocketOutputStream.socketWrite(Unknown Source) ~[?:1.8.0_311] at java.net.SocketOutputStream.write(Unknown Source) ~[?:1.8.0_311] 或startAgent.bat闪退 查看hs_err_pidxxxx.log错误日志与下图一样： 出现这种情况请尝试下载1.8_jer解决 1.下载1.8jer,选择Server JRE (Java SE Runtime Environment) 8u202，然后根据安装运行的系统进行选择 2.解压缩文件，并将jdk1.8.0_202目录下的jrew文件复制到ServerAgent-x.x.x文件夹下如图： 3.然后编辑startAgent.bat文件，并将文本内java的替换成当前目录下jre\bin\java.exe，如下图： 然后重新运行即可
• 提示ERROR: java.io.IOException: Agent is unreachable via TCP 出现这种提示极有可能是端口被占用了，因为启动startAgent是使用默认端口4444，此时请查看端口444是否被占用，假如端口被占用那么使用参数--tcp-port 端口来启动startAgent.bat或者startAgent.sh，比如将端口号4444修改为4445 windows 示例startAgent.bat --tcp-port 4445 linux 示例./startAgent.sh --tcp-port 4445
• 远端连接服务器时提示java.net.ConnectException: Connection timed out: connect 出现以上提示极大概率是防火墙没有关闭，请尝试关闭防火墙之后重试
