1）调试设备IP地址，防火墙有些策略限制会导致即使配置了正确的路由，也不能使得公网通，这就需要我们进行调试设备;一个是关于接口的ping服务是否打开，二是关于安全策略是否允许区域间流量流动;

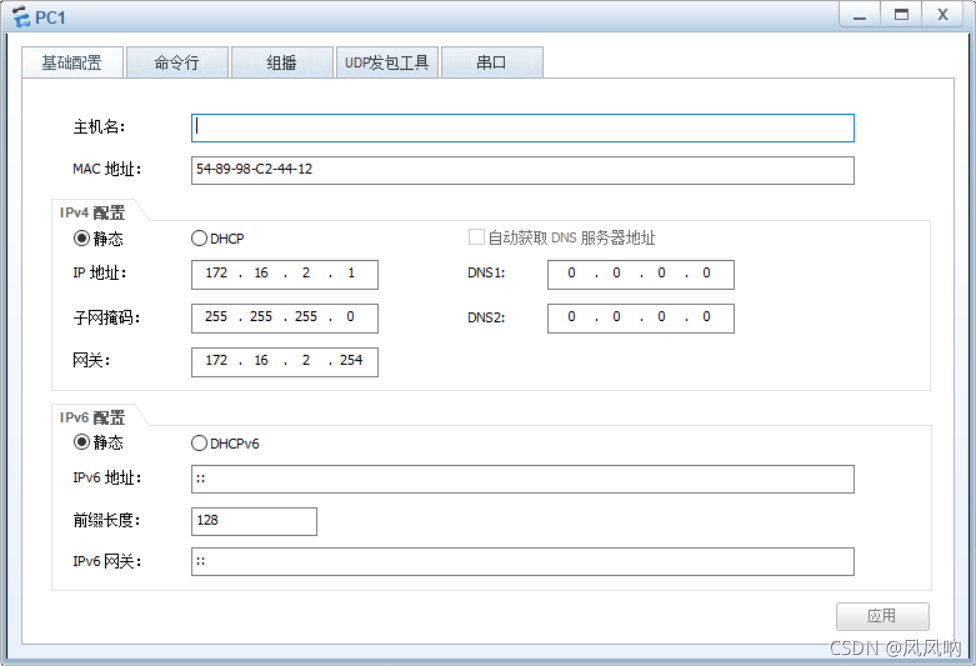

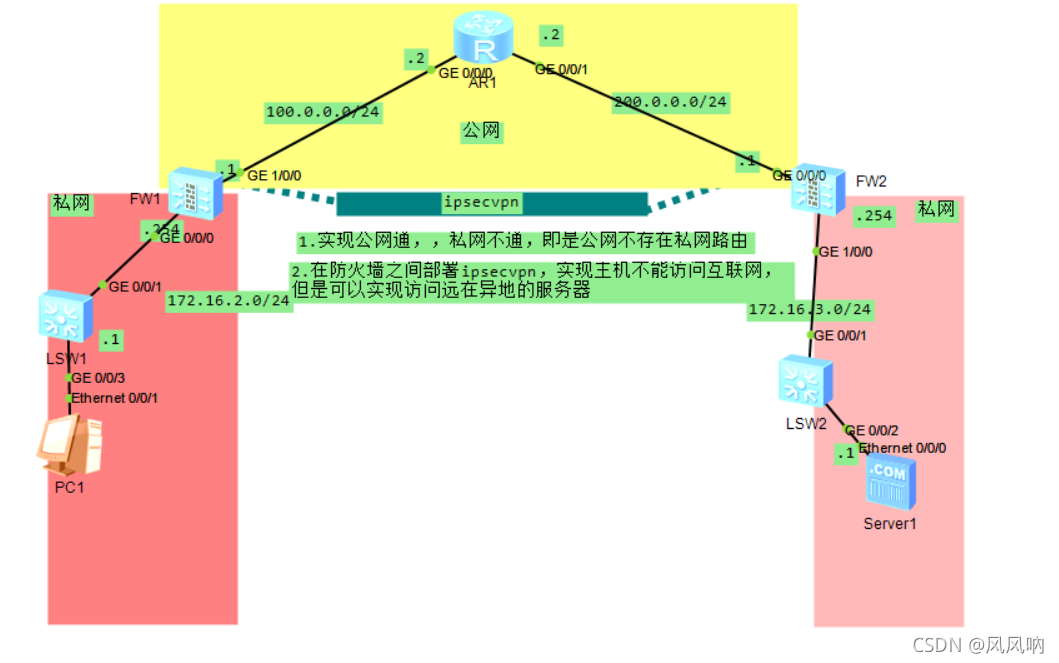

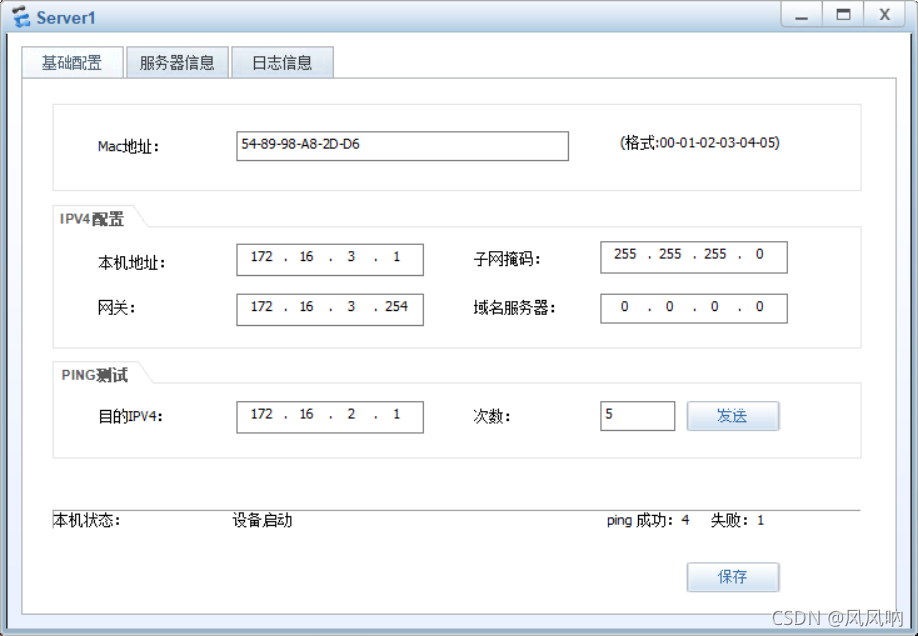

拓扑图的IP地址配置在图上已经标好，按照图示配置即可
地址配好，将会出现一个问题，防火墙的编号最小的接口将不会存在直连路由，哪怕你提前配置了一条往公网的静态默认路由，都不会显示在转发录音表中，这是因为防火墙默认有一个vpn模型在他的g0/0/0接口上，把他undo即可
[FW2-GigabitEthernet0/0/0]undo ip binding vpn-instance default
--------------------------------
解决了以上麻烦，继续配置真实生产环境中，接入用户的路由器将会到公网有一条静态默认路由，在两端防火墙配置接口，如下
FW2:
ip route-static 0.0.0.0 0.0.0.0 200.0.0.2
FW1:
ip route-static 0.0.0.0 0.0.0.0 100.0.0.2
-----------------------------------
做完上面这些，继续配置安全策略的问题
fw2：开启接口ping服务，接口加入安全区域，并允许区间流量，这样才能ping通防火墙直连的接口，不相信的话，可以自行测试
[FW2-GigabitEthernet0/0/0]service-manage ping permit      //打开接口ping服务，防火墙默认关闭的
firewall zone trust
 add interface GigabitEthernet1/0/0
firewall zone untrust
 add interface GigabitEthernet0/0/0
#
security-policy       //我这里写的策略比较随意，真实生产场景中，可不要这样写
 rule name ANY
  action permit

fw1 ：重复粘贴的事情就不在此重复了，跟上面类似，该加入啥区域加啥区域，
至此，公网通的问题已经全部解决完毕，现在fw1 ping fw2 的接口地址已经能ping通，，实现我们的需求的了，现在开始准备进入正题

1）配置ike安全提议

该步骤主要是设置算法保证数据传输的安全，这些算法会形成相应的密钥，如果算法各自管理自己的算法会很麻烦，于是IKE便可以将这些密钥集合统一自动管理。

[FW1]ike proposal 1
[FW1-ike-proposal-1]authentication-method pre-share
[FW1-ike-proposal-1]encryption-algorithm aes-256
[FW1-ike-proposal-1]authentication-algorithm sha1

对端fw2配置如下
ike proposal 1
 encryption-algorithm aes-256
 dh group2
 authentication-algorithm sha1
 authentication-method pre-share
 -------------------------------------------

 配置ike对等体
 [FW1]ike peer FW2
 [FW1-ike-peer-FW2]pre-shared-key huawei
 [FW1-ike-peer-FW2]ike-proposal 1
[FW1-ike-peer-FW2]remote-address 200.0.0.1

对端fw2的配置
#
ike peer FW4    //本应该写FW1,误写了，当然后面的也就是他了，一个名称而已，用于区别
 pre-shared-key %^%#Mz)y)3'7bX6:WJROB4X5<VPCJ;t&k>/yr->'d`9%%^%#
 ike-proposal 1
 remote-address 100.0.0.1

2）配置acl,用于访问控制，匹配的流量将会被应用到ipsecvpn的头部封装，进行保护，即是匹配感兴趣流

fw2：
acl number 3000
 rule 5 permit ip source 172.16.3.0 0.0.0.255 destination 172.16.2.0 0.0.0.255
 fw1：
 acl number 3000
 rule 5 permit ip source 172.16.2.0 0.0.0.255 destination 172.16.3.0 0.0.0.255

3)配置ipsec安全提议

fw1：
ipsec proposal 1
 esp authentication-algorithm sha1
 esp encryption-algorithm aes-256
 transform esp

fw2：与上面配置一样，这里就不过多赘述

4）配置ipsec安全策略

FW1的配置：
ipsec policy yanfa 1 isakmp    //策略名叫“yanfa” 序列号为1
 security acl 3000
 ike-peer FW2
 proposal 1
FW2的配置：
[FW2]ipsec policy yanfa 1 isakmp
[FW2-ipsec-policy-isakmp-yanfa-1]security acl 3000
[FW2-ipsec-policy-isakmp-yanfa-1]ike-peer FW4
[FW2-ipsec-policy-isakmp-yanfa-1]proposal 1

5）接口下绑定ipec策略

[FW2]int g0/0/0
[FW2-GigabitEthernet0/0/0]ipsec policy yanfa
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ipsec policy yanfa

至此关于ipsecvpn做完了，还有关于不通的看防火墙策略，ping服务，感兴趣抓对了没，
下面来验证

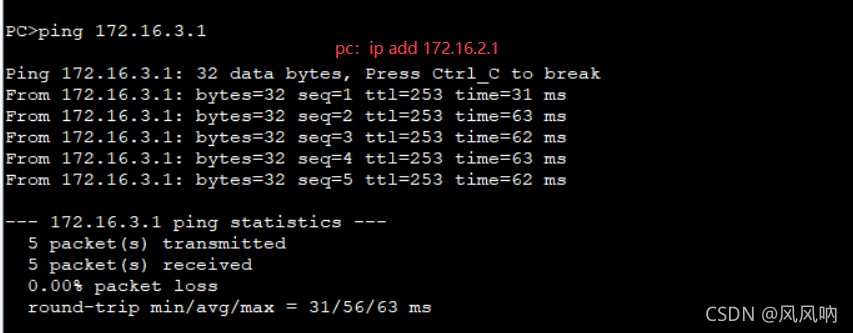

pc ping 来自互联网的服务器，通了

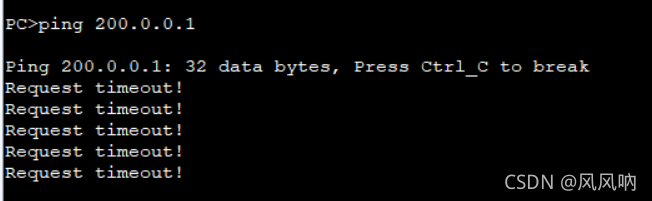

pc ping 互联网没通，准备的完成了我们的实验

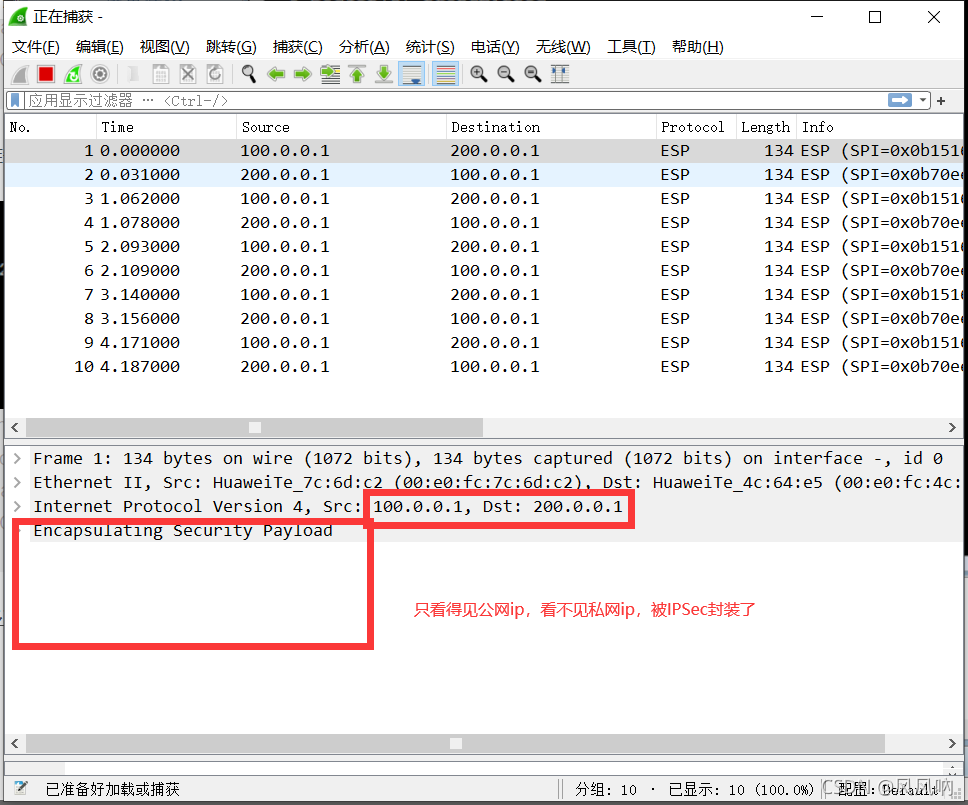

pc与服务器ping通，在公网抓的报文如下

好，这个防火墙实验，到此结束，如果对我这篇有疑问，请私；有不懂，请看第一篇路由器的IPSec vpn详细讲解，由于这个是防火墙，跟路由器区别不大，所以没有把实验每一步是什么意思详细写出来，如需要，请看路由器那篇文章
