【408计算机网络】考点总结

408计算机网络考点回顾总结

文章目录

一、计算机网络的体系结构和各部分联系

1.1 MAC帧、IP数据报、TCP报文的联系

在这里插入图片描述

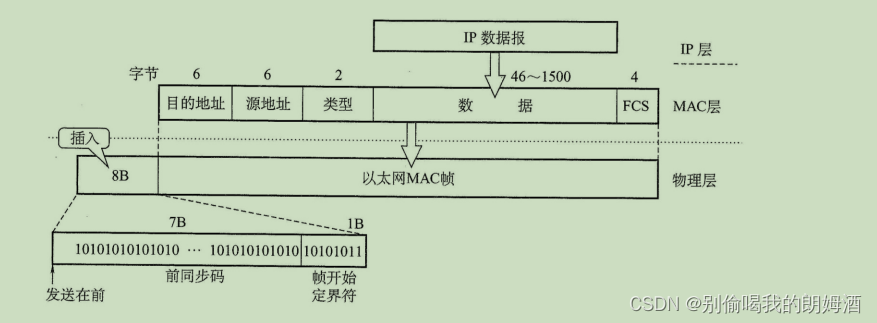

1.1.1 MAC帧

在这里插入图片描述

MAC帧首部+尾部 = 18B，数据部分为 46B~1500B
单位为字节
源地址和目的地址：6B
总长度64B - 1518B：控制部分18B（头部尾部）+ 数据部分（46B - 1500B）

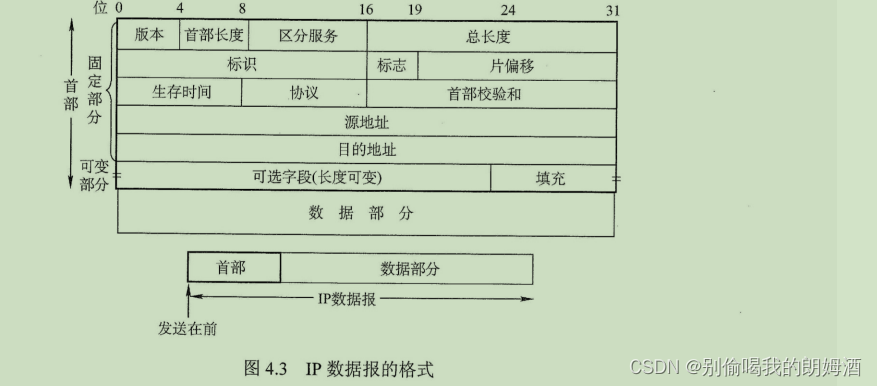

1.1.2 IP数据报

在这里插入图片描述

网络层向上提供无连接，尽最大努力交付的数据报服务一总八片首四
首部长度：4bit，单位为4B，表明整个首部的长度。20B–60B
总长度：首部+数据，单位为，表明整个IP数据报的长度
片偏移：指出该片在原分组的相对位置，以8B为单位（除了最后一个分片，每个分片的大小都是8的倍数）
源地址和目的地址：分别表示发送方的IP地址和接收方的IP地址，分别为4B
标志：- 中间位：DF（Dont Fragment） = 1，禁止分片； DF = 0，允许分片- 最低位：MF（More Fragment）= 1，后面还有分片；MF = 0，最后一个分片 / 没分片

1.1.3 IP数据报分片

分片的原因，数据链路层的MTU严格限制IP数据报的长度，若大于该长度，则无法传输，因此，需要分片。

例子：数据部分为3800B，设最长分片不超过1420B

A：首部为20B，因此，最长分片的最大数据部分为1420 - 20 = 1400B
B：3800 = 1400 + 1400 + 1000
第一个分片：0 - 1399；片偏移量:0（由于是第一个）; 总长度:数据部分1400B + 首部20B = 1420B; DF = 0（允许分片）; MF = 1（不是最后一个分片），标识为12345
第二个分片：1400 - 2799；片偏移量:175（1400/8B = 175）; 总长度:数据部分1400B + 首部20B = 1420B; DF = 0（允许分片）; MF = 1（不是最后一个分片），标识为12345
第三个分片：2800 - 3799；片偏移量:175（2800/8B = 350）; 总长度:数据部分1000B + 首部20B = 1020B; DF = 0（允许分片）; MF = 0（是最后一个分片），标识为12345

1.1.4 TCP报文段

在这里插入图片描述

2B(源)+2B(目的)+4B(序)+4B(确)+4B(书)+2B(窗)+2B+2B+NB+4B+数据
前20字节是固定的

1.2 各层设备

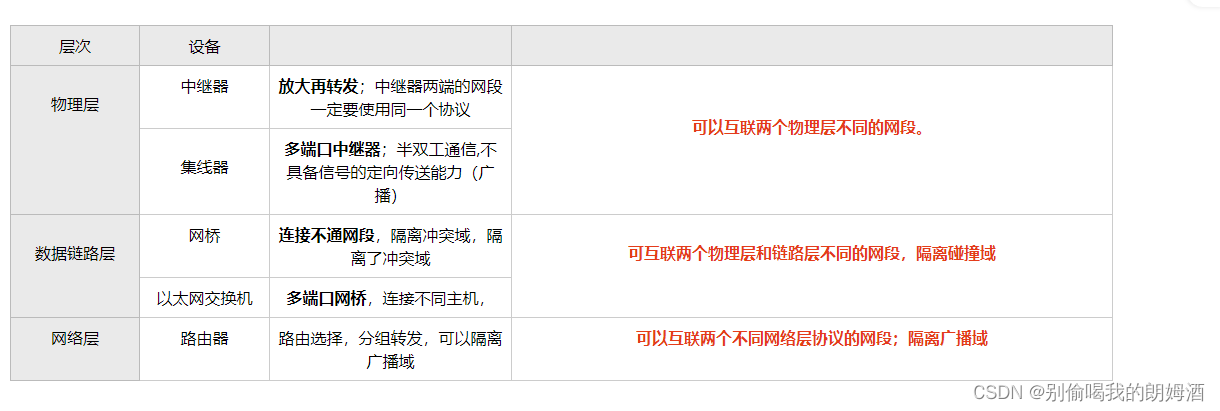

1.2.1 各设备的功能和区别

在这里插入图片描述

1.2.2 重要表：【交换机、ARP表和路由器】

重要表转发表（MAC-MAC）新源地址进来增加新地址表项，新目的地址广播，旧目的地址单播
若路由表中转发mac地址没有，则从除了已知不是接口的所有接口都将转发该数据（不是接收方收到后将该数据丢弃）ARP表（IP-MAC)1.检查ARP缓存是否有该IP地址和MAC地址的映射
2.若无则广播，目的地址为FF-FF-FF-FF 的ARP请求分组
3.目的主机（本网络）或者默认网关（其他网络）将会单播返回一个带有其IP地址和MAC地址的ARP响应分组
4.源主机收到后写入ARP缓存路由表（IP-IP）静态路由和动态路由
动态路由：RIP、OSPF协议
1.网络ID和子网掩码（或者网络前缀）
2.接口：从自己的哪个接口转发出去
3.网关：不与自己直接相连的网络，下一跳地址

1.3 各层次的协议

层次数据链路层PPP、HDLC、CSMA网络层ARP、ICMP、IP、OSPF传输层TCP、UDP应用层DCHP、RIP、BGP、DNS、FTP、POP3、SMTP、HTTP、MIME

1.4 端到端和点到点的区别？

点对点通信是终端（主机）之间通信
端对端通信是（主机上的应用程序）之间的通信。即一个针对终端节点，一个针对应用进程
第一个端到端的层次：传输层

1.5 冲突域和广播域？

一个站点向另一个站点发出信号，除目的站点外，有多少站点能收到这个信息，这些站点就构成一个冲突域
广播所能覆盖的范围就叫做广播域了，二层的交换机是转发广播的，所以不能分割广播域，而路由器一般不转发广播，所以可以分割或定义广播域。

二、物理层

物理媒体上为数据端设备透明的传输原始比特流

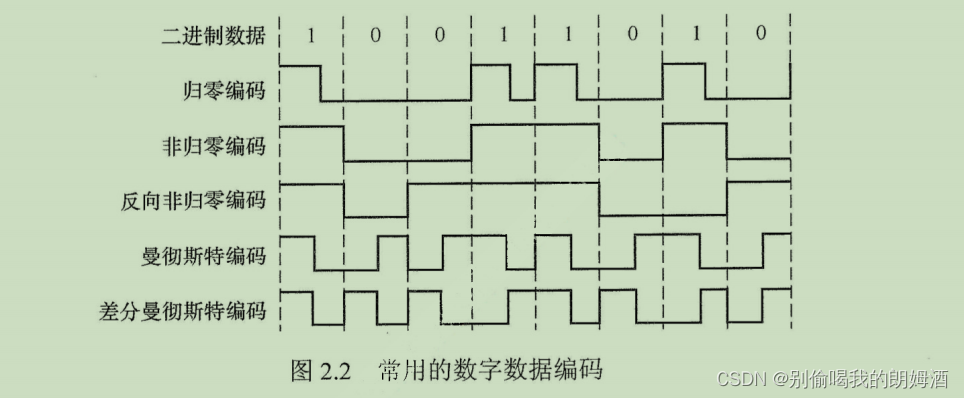

2.1 以太网和曼彻斯特编码

在这里插入图片描述

（RZ）归零编码 - 按时间基准；高1低0（或者相反）
（NRZ）非归零码 - 高1低0
（NRZI）非归零反相编码 - 与前一个相同为1- 电平翻转为0
曼彻斯特编码 - 前半个高后半个低为1- 前半个低后半个高为0
差分曼彻斯特编码 - 前半个码元与上一个码元相同为1- 前半个码元与上一个码元相反为0

2.2 波特率和比特率：

每秒传输多少个波特
比特率：（b/s）

2.3 奈奎斯特定理和香农定理

奈奎斯特定理

限制码元传输的速率B（不考虑噪声）

香农定理

在带宽受限且有噪声的信道中，信息传输速率有上限值
信噪比：10log10(S/N)
如果两个条件求都可以，那么取小的那一个。

2.4 电路交换、报文交换、分组交换

电路交换

发送端和接收端必须建立一条专有的物理通信路径，这条路径在传输期间一直被占有，直到通信结束后才释放

报文交换

无需建立专有线路，传输单位为报文（带有目的地址和源地址），采用存储转发的方式

分组交换

与报文交换基本相同，区别在于限制传输数据的长度，过大则划分为多个分组

2.5 物理层接口特性

机械特性：针对物理连接的特性。引脚数量、引线数目
电气特性：电压范围、传输速率和距离限制（出现数字）
功能特性：某一电平表示何种意义（不出现数字）
过程特性：工作规程和时序

2.6 物理层设备

中继器：

数字再生
中继器两端的网段一定要使用同一个协议

集线器：

多端口中继器，互联两个物理层不同的网段，连起来的网段仍然是同一个局域网
半双工通信,不具备信号的定向传送能力（广播）
可以互联两个物理层不同的网段

三、数据链路层

成帧；差错控制；流量控制；传输管理

3.1 零比特填充法（组帧）

F（帧开始和帧结束）:01111110
遇到5个1加入一个0

3.2 滑动窗口机制

3.2.1 GBN（后退N帧协议）【累计确认】【按序接收】

接收窗口为1
发送窗口最大为(2 ^ n) - 1
满足1<=Wt<=(2 ^ n) - 1
累计确认；返回确认帧ACKn即表示n号数据及其之前的所有数据都已经收到
按序接收，若不是则直接丢弃

3.2.2 SR（选择重传协议）【选择重传】【逐一确认】

发送窗口 (= 接收窗口 = 2 ^ ( n - 1)
满足1<=Wt<=(2 ^ n) - 1*

发送方：

逐一确认，最小序号确认则向前推进到前移动到未确认的最小序号处
仅重传出错帧按序接收

接收方：

若收到的是比下界更小的帧，则返回该帧的确认帧（可能是上一次传送的确认帧丢失，重新告诉发送方该帧已经接收）
若在上下界之间的帧则缓存，直到之前都接收再移动
若收到的是比上界更大的帧，则直接丢弃

信道利用率：（L/C）/T

3.3 随机访问介质访问控制

3.3.1 CSMA

3.3.2 CSMA/CD

先听后发，边听边发，冲突停发，随机重发
争用期：最多两倍总线到端时延，故最小长度为64B
最小帧长=总线传播时延 * 数据传输速率 * 2
二进制指数退避： - 当重传次数k <= 10 时，选择 k 和10 的最小值；当k ＞ 10时，选择k = 10- 从0，1，2，3…2^k - 1中随机选择一个数n，重传时间为n倍的基本退避时间，即2τn- 重传到16次时，抛弃该帧，并向高层报错
适用于总线型或半双工网络环境

3.3.3 CSMA/CA

无线局域网必用，发送前侦听，边发送边侦听，冲突不停发,
过程： - 发送数据前，先检测信道是否空闲- 空闲则发送RTS- 接收方收到RTS后，返回CTS- 发送方接收到CTS后，预约信道- 接收方接收到数据后，用CRC进行确认，正确则返回ACK帧（类似于握手）- 发送方收到ACK帧后，开始下一个数据帧的传输，若一段时间未收到ACK帧，则重新传输（采用二进制指数退避算法确定随机延迟时间）
适用无线局域网

3.4 局域网

IEEE 802.3 CSMA/CD 以太网
IEEE 802.11 CSMA/CA 无线局域网

3.4.1 以太网和MAC帧

以太网：

以太网共享一条总线，采用广播的方式
提供无连接（发送方和接收方无需建立连接）
不可靠服务（发送方无须编号，接收方无须确认，差错帧直接丢弃，差错纠正由上层进行）
尽最大可能交付服务

3.5 数据链路层设备（参考第一章总结）

四、网络层【重点】

路由选择和分组转发；异构网络互联；拥塞控制

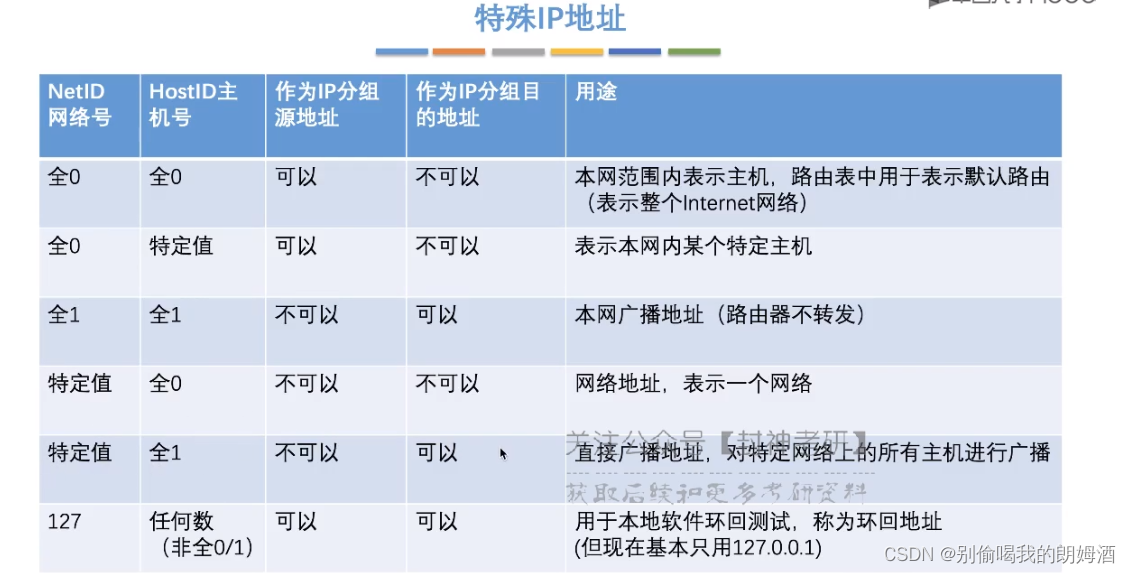

4.1 子网划分和CIDR

在这里插入图片描述

4.1.1 子网划分

网络号全1，主机号全0
子网掩码与Ip地址逐位相与，得到子网网络地址

4.1.2 CIDR

IP地址后加上 /网络前缀的位数
构成超网：将多个子网聚合成一个较大的子网。
最长前缀匹配：查找路由表时，若有多个结果（逐位相与），应选择具有最长网络前缀的路由（前缀越长，地址块越小，路由越具体）

4.2 路由转发【路由表】

静态路由算法：手动配置路由信息。适用于变化不大的小型网络。

缺点：不能及时适应网络状态的变化，不适用大型网络

动态路由算法：路由器间彼此交换信息，按照路由算法优化出路由信息。可以适应不断变化的网络，适用大型网络
自治系统内使用内部网关协议（IGP）：RIP、OSPF
自治系统间使用外部网关协议（EGP）：BGP

4.2.1 RIP协议【内部网关协议】【重要】

应用层协议，基于广播UDP，选择跳数最少
RIP基于距离向量
16不可达
仅和相邻路由器交换信息

交换过程：

路由表数据<目的网络><距离><下一跳的路由器地址>

4.2.2 最短路径算法OSPF协议【内部网关协议】【不太重要】

洪泛法（路由器向自己相邻的路由器发送信息，相邻的路由器收到信息后，又向自己相邻的路由器发送该信息）

4.2.3 边界网关协议BGP【外部网关协议】【不太重要】

应用层协议，基于TCP，交换网络可达性信息
从一个网络到另一个网络使用。

4.3 ARP协议

IP—>MAC

ARP协议的过程：

若是本网络主机- 有则读取- 无则广播ARP请求分组目的MAC地址为FF-FF-FF-FF的帧，有且只有目的主机会回应，存入缓存读取
若不是本网络主机- 先根据IP和子网掩码判断是否是本网络主机，不是则通过本主机的默认网关（路由器）- 默认网关不知道则发一个包含（接收方IP地址为默认网关，MAC地址为FF-FF-FF-FF），默认网关会返回其IP和MAC- 在通过这个网关去查询其他网络，如此往复。

4.3 ICMP 协议（考的较少）

ICMP报文作为IP数据报的数据部分加上首部组成IP数据报

终点不可达：没有交付数据
源点抑制：网络内产生拥塞
时间超过：收到TTL为0的数据报
参数问题：首部字段出问题
路由问题：更改最佳路由路径（重定向）

4.4 DCHP 协议

应用层协议，C/S方式，基于UDP

过程：

客户机广播 “DCHP发现” 消息，试图找到网络中的DCHP服务器来获得一个IP地址
DCHP服务器收到“DCHP发现"消息后，向网络中广播"DCHP提供”
客户机收到后向网络中广播“DCHP请求”
DCHP服务器收到后广播“DCHP确认”，将IP分配给DCHP客户机。

4.5 网络层设备频【路由器】（参考第一章总结）

五、传输层

5.1 UDP

无连接，最大努力交付，即不可靠（由应用层保证可靠交付）
面向报文（应用层给UDP什么样的报文，UDP就传输什么样的报文）
无拥塞控制，适合实时应用
UDP首部8B，TCP首部20B

5.2 TCP

面向连接（点对点连接）
提供可靠服务，即无差错、不丢失、不重复、按序到达（可靠有序，不丢不重）
全双工通信（发送方和接收方可以互换）
TCP面向字节（将应用程序交付的数据仅视为一段无结构的字节流）

5.2.1 TCP报文段（参考第一章总结）

5.3 TCP连接管理

5.3.1 TCP的连接（三次握手）

C:SYN = 1, seq = x（随机）【客户端发送请求连接报文】
S:SYN = 1, ACK = 1, seq = y（随机）, ack = x+1,
C:SYN= 0, ACK = 1, seq = x+1, ack = y+1

5.3.2 TCP的释放（四次握手）

C:FIN = 1, seq = x【客户端发送连接释放报文】
S:ACK = 1, seq = y, ack = x+1
S:FIN =1, ACK =1, seq=w, ack = x=1
C:ACK =1,seq=x+1,ack=w+1

5.4 慢开始和拥塞部分、快重传和快恢复

接收窗口
拥塞窗口
发送窗口
发送窗口= min{接收窗口,拥塞窗口}

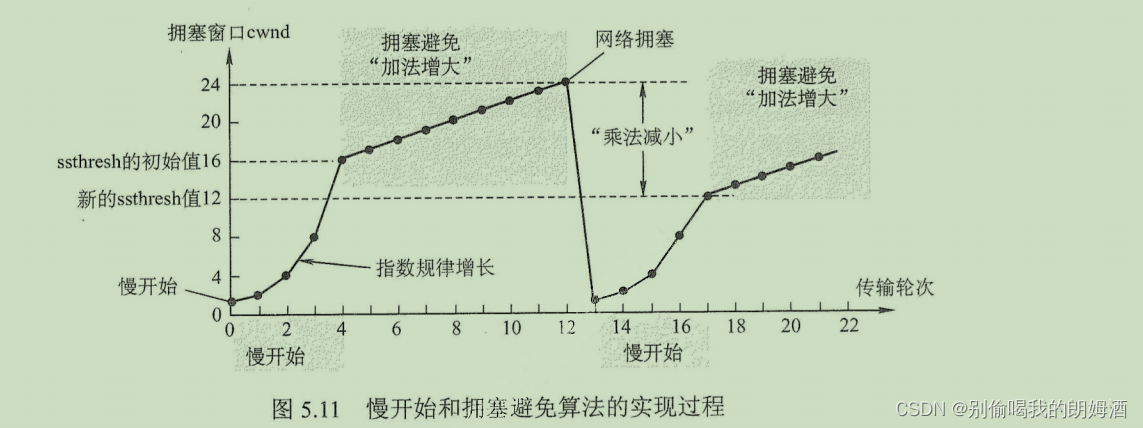

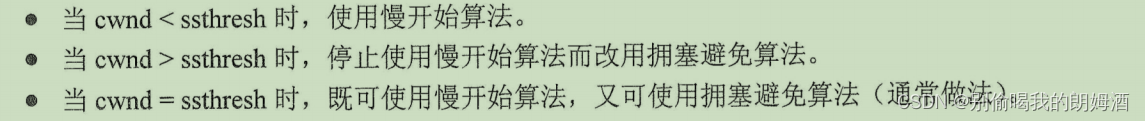

5.4.1 慢开始

在这里插入图片描述

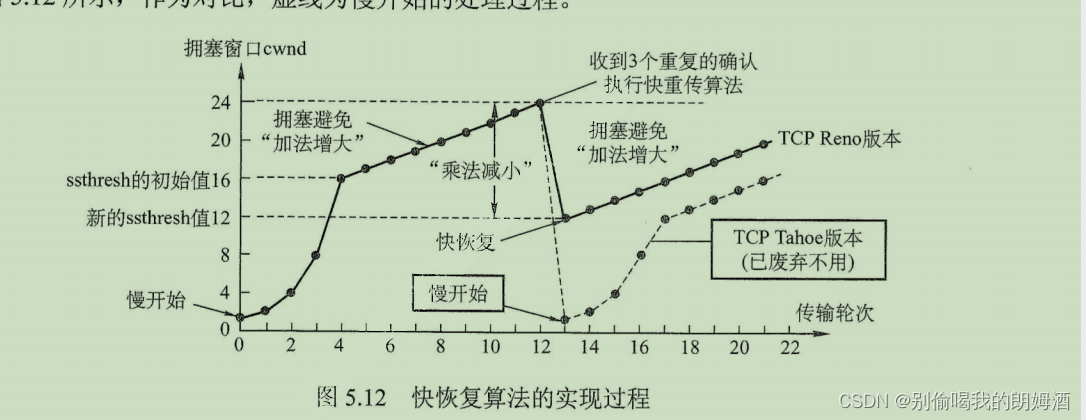

5.4.2 快重传和快恢复

六、应用层

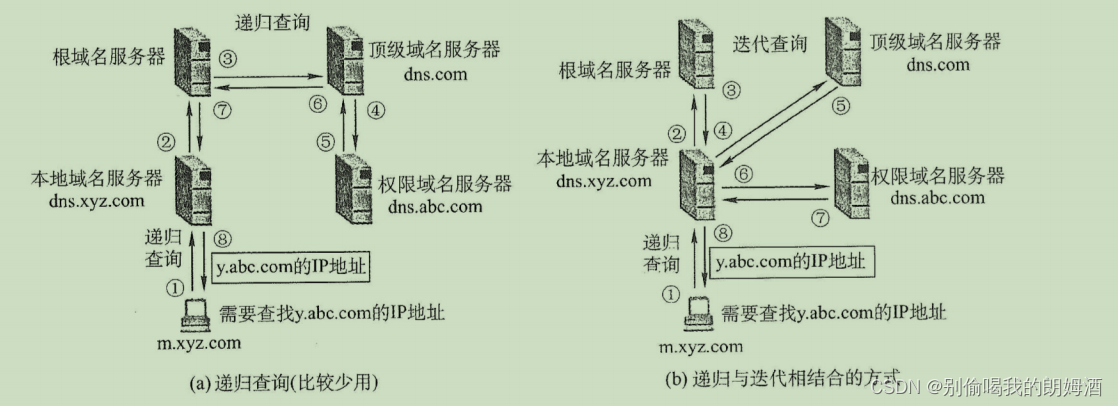

6.1 DNS（域名系统）

访问顺序:1-4-2-3

本地域名服务器(1)
权限域名服务器(4)
顶级域名服务器(3)
根域名服务器(2)

在这里插入图片描述

递归查询

本地域名服务器–>根域名服务器–>顶级域名服务器–>权限域名服务器

递归与的方式

本地域名服务器(由其向其他各处查询)

根域名服务器
顶级域名服务器
权限域名服务器

6.2 FTP（文件传输协议）

采用C/S，使用两个并行的TCP连接
控制连接: 端口号21，会话期间一直保持打开状态
数据连接: 端口号20，收到传输请求后创建，传输完毕后关闭（是否使用20端口和传输模式有关）

6.3 电子邮件（E-mail）

在这里插入图片描述

6.3.1 SMTP协议【发】

采用C/S，TCP连接，端口号25
采用 “推” 的方式用于用户代理向邮箱服务器及邮件服务器之间发送邮件

6.3.2 PP协议【读】

TCP连接，端口号110，基于C/S
采用 “拉” 的方式从邮件服务器中读取邮件

6.4 万维网和HTTP

6.4.1 HTTP的特点

//TODO
