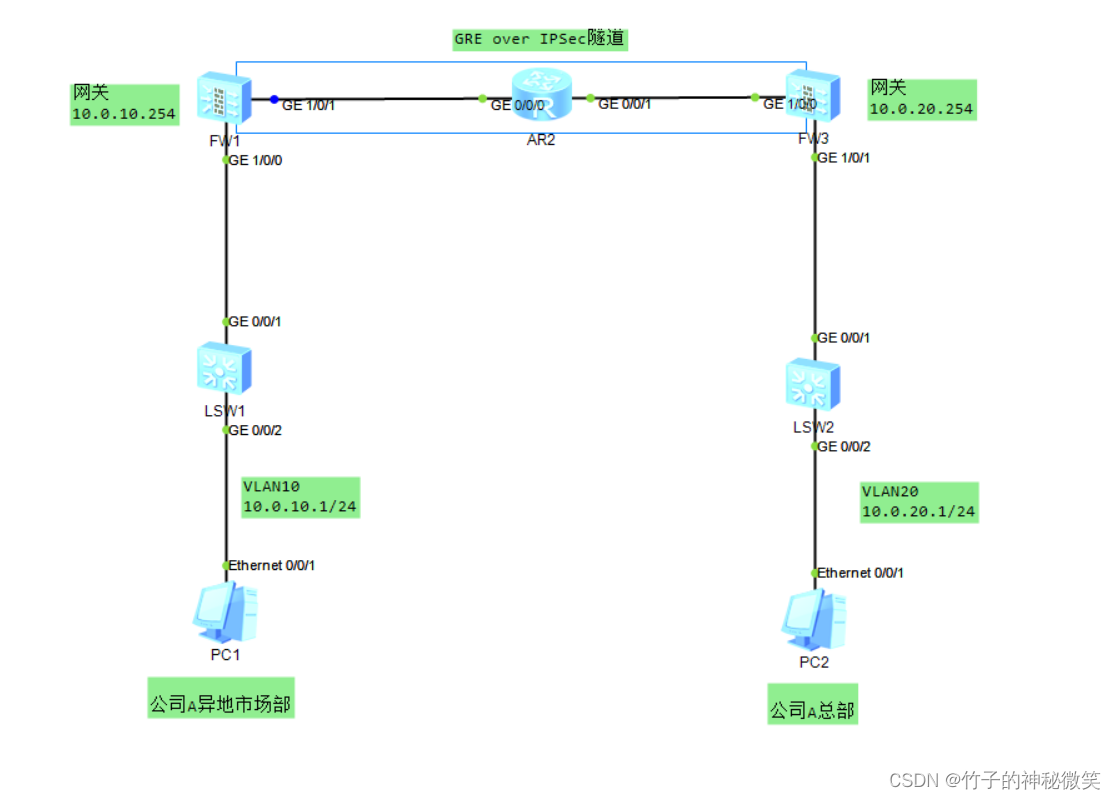

拓扑背景
A公司由于业务扩展在某地区成立临时的市场部,现需要将市场部网络接入总部OSPF进行互访
知识回顾
1、OSPF为三层IGP协议,且OSPF的邻居建立通过交互HELLO包,HELLO包通过组播地址224.0.0.5传输。
2、ipsec VPN与GRE同为三层VPN,但是ipsec VPN只支持单播报文的传输,不支持组播;GRE虽然支持组播但是由于是公网环境,本身只是一个明文传输协议,安全性太低,所以我们为GRE打上ipsec安全框架保证数据的安全性。
注意:ISIS虽然也是常用的IGP协议,但是ISIS属于二层数据链路层无法通过GRE传输HELLO包建立邻居。
配置思路
底层配置略过(接口地址、公网互通、VLAN等)
1、首先起GRE隧道,写静态路由将流量引入GRE
2、起IPSEC安全框架
3、防火墙策略放通,注意要将GRE隧道接口tunnel口加入安全区域并放行,如有协议要求需要放通ESP、UDP、GRE协议
4、在tunnel口起OSPF,查看协议是否正常建立邻居,注意隧道下起的OSPF邻居为P2P模式,因为GRE是点到点的隧道协议。
配置开始
1、起GRE隧道
FW1上:
interface Tunnel0
ip address 172.16.0.1 255.255.255.0 //双方隧道地址为同一网段互联地址
tunnel-protocol gre
source 12.0.0.1 //源地址物理接口地址
destination 23.0.0.3 //目的地址对端物理接口地址
service-manage ping permit //开PING协议方便测试
ip route-static 10.0.20.0 255.255.255.0 172.16.0.2 //静态路由将流量引入GRE隧道
FW3上:
interface Tunnel0
ip address 172.16.0.2 255.255.255.0
tunnel-protocol gre
source 23.0.0.3
destination 12.0.0.1
service-manage ping permit
ip route-static 10.0.10.0 255.255.255.0 172.16.0.1
2、起IPSEC安全框架
FW1上:
ipsec proposal 1 //ipsec安全提案
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-256

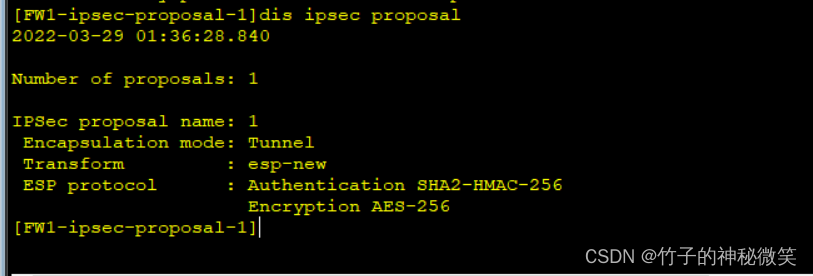

许多命令是默认的,命令敲上去不显示,可最后查看ipsec安全提案
ike proposal 1 // IKE提案
encryption-algorithm aes-256
dh group14
authentication-algorithm sha2-256
authentication-method pre-share
integrity-algorithm hmac-sha2-256
prf hmac-sha2-256
ike peer 1 //IKE PEER 配置
undo version 2
pre-shared-key huawei@123
ike-proposal 1
remote-address 23.0.0.3 //对端物理地址,不可填GRE隧道地址
ipsec profile FW1 //不同于配置IPSEC VPN 此处只需要配置ipsec摘要信息,无需配置ipsec策略
ike-peer 1
proposal 1
注意:如若配置ipsec VPN时,ipsec policy需要指定本地物理地址。
interface Tunnel0 //GRE接口下执行ipsec安全框架
ipsec profile FW1
FW3上配置与FW1类似略过
3、防火墙策略放通
FW1上:
firewall zone trust
set priority 85
add interface GigabitEthernet0/0/0 //缺省管理口
add interface GigabitEthernet1/0/0
firewall zone untrust
set priority 5
add interface GigabitEthernet1/0/1
add interface Tunnel0
security-policy //安全策略放所有方便测试,完成后可根据需要放具体策略
rule name any_any
action permit
FW3配置类似略过

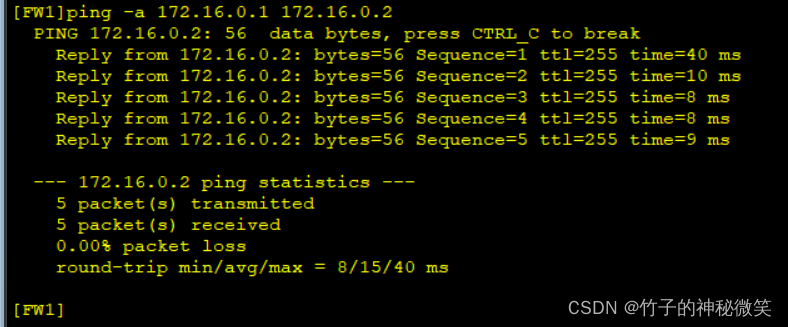

策略放通后可以尝试在FW1上PING对端GRE地址

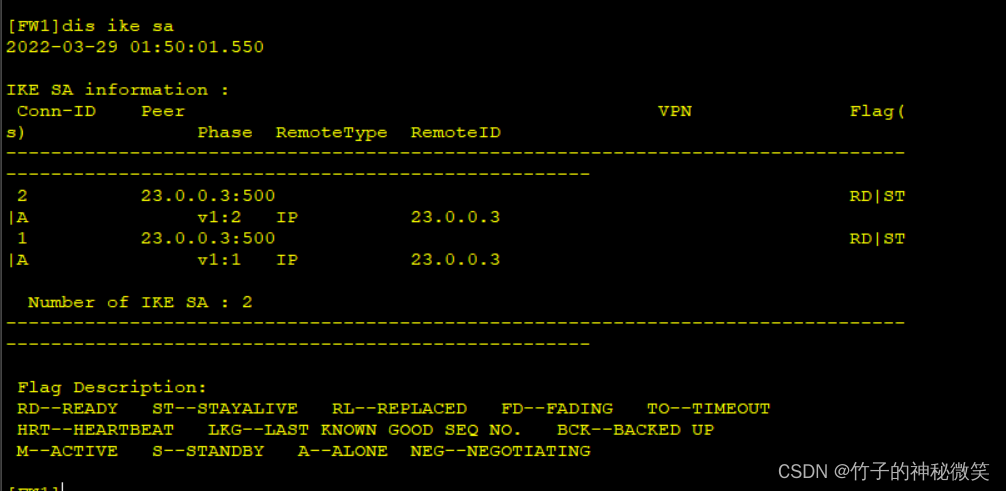

查看IKE 建立的SA(FW1+FW3一共两对SA,由于SA只能进行单向传输,所以一对SA是起本端到对端的隧道,一对SA是起对端到本端的隧道)
注意:IPSEC 安全框架的加密方式,使用非对称加密传输秘钥,使用对称加密传输数据
4、在tunnel口起OSPF
ospf 1
import-route direct
area 0.0.0.0
network 172.16.0.1 0.0.0.0
FW3类似略过

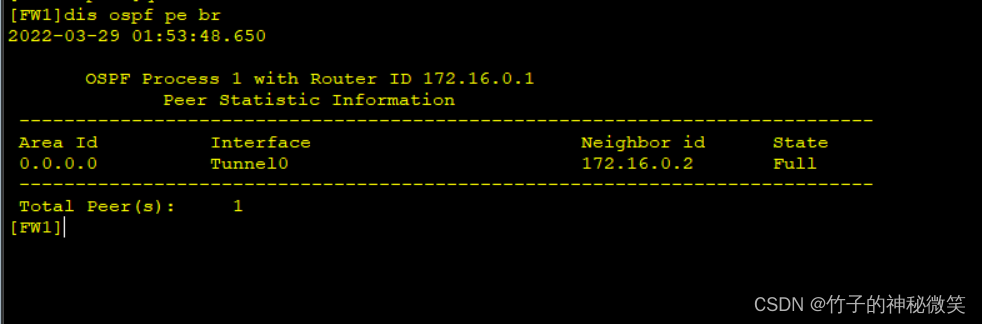

查看OSPF邻居

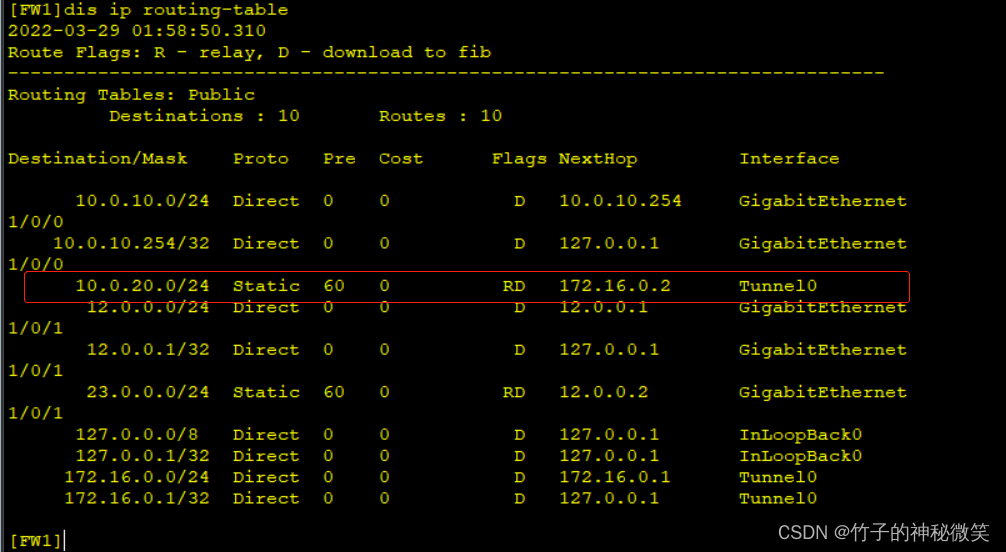

查看路由

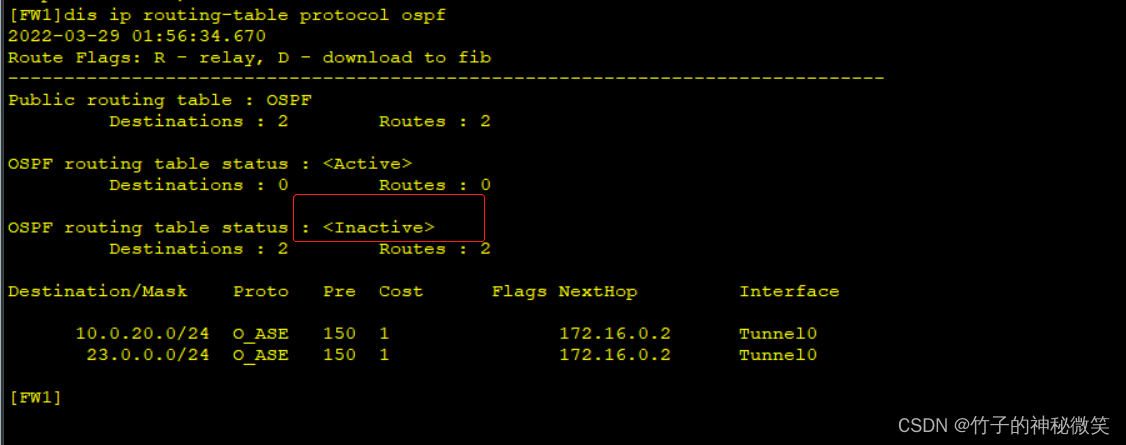

可以看到OSPF已经学习到了对端的直连路由,但是由于对端是引入的直连路由,属于OSPF外部路由,pre参数大于静态路由所有没有被选中
可以查看路由表

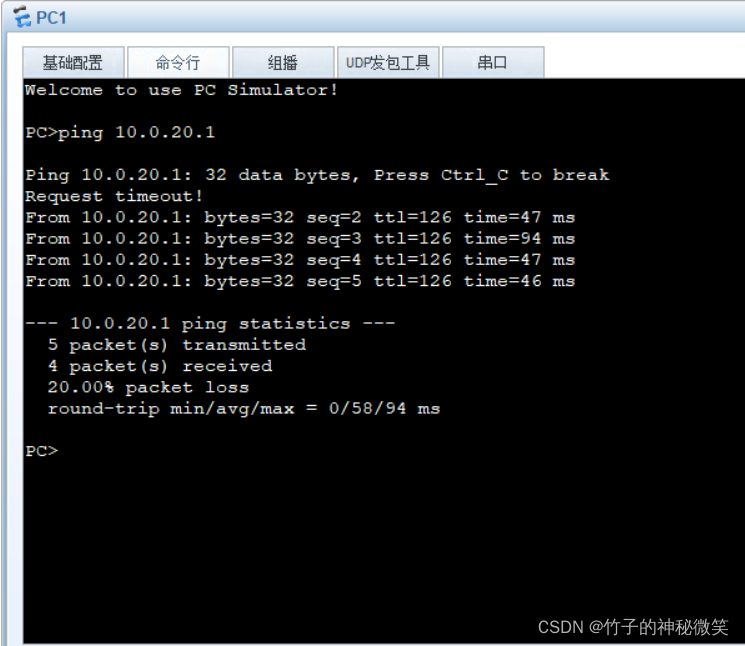

测试连通性
配置完成
