如何在STM32上部署卷积神经网络(纯C语言搭建)

0、前言


本文是什么

假如你已经使用PyTorch或者TensorFlow训练了一个卷积神经网络,得到了各层参数,却希望用

C

语言把这个部署到

STM32

等单片机上,那么就可以看看这篇文章啦。

本文虽然主要介绍怎么搭建

lenet-5

这个网络,但卷积神经网络的卷积、池化、拉直、全连接、激活等基本操作是独立给出的,没有高耦合,完全可以用这些操作自行搭建其他网络。

本文不是什么
加入你尚没有训练得到网络的参数,甚至还不知道什么是卷积神经网络,那么本文可能对你没有太多帮助。不过,这些兄弟也可以从文中的简介中对神经网络有个初步的了解。


1、研究对象

顾名思义,可以把卷积神经网络理解为加了“卷积”操作的深度学习网络。

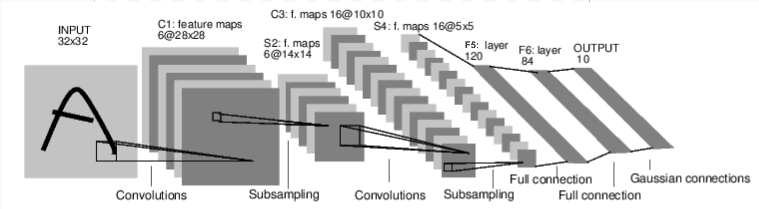

在这里插入图片描述


上面这张图是论文

LeCun Y, Bottou L, Bengio Y, et al. Gradient-based learning applied to document recognition[J]. Proceedings of the IEEE, 1998, 86(11): 2278-2324.

中的网络的结构图。这个网络名为

lenet-5

,是卷积神经网络的经典之作。虽然比起现在的深度学习网络来说过于简陋,但它几乎包含了现代卷积神经网络中的所有要素。这篇文章将拆解这个网络,一步步用C语言实现一个类似的网络。


2、卷积神经网络的组成

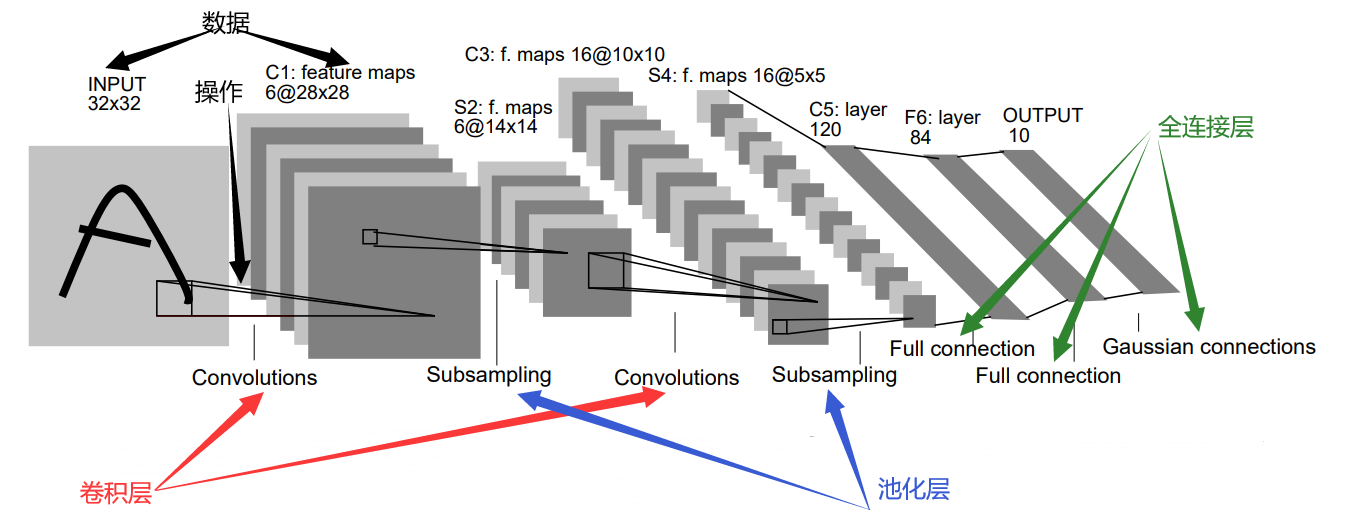

再复杂的对象都有组成元素,论文里的那张图就至少可以分成两部分——数据和操作。下图中我用黑色箭头标出来灰色方块就是数据,而连接灰色方块的那些线则代表某种操作。

这样,

lenet-5

等卷积神经网络就可以看作对输入数据的一些列处理的组合。
在这里插入图片描述
那么具体有那些处理方法呢?还是看这张图,红色箭头标注的是卷积处理,蓝色箭头标注的是池化处理,绿色箭头标注的是全连接处理。习惯上,我们把每次处理都看作一层,所以又可以说这个网络是由两个卷积层、两个池化层和三个全连接层组成的。

注意哈,原文的输出是高斯连接(

Gaussian connections

),本文则把它视作普通的全连接层,这个没啥影响的。


3、确定任务

我们已经知道,神经网络里面有卷积、池化、全连接等处理方法。但并不是只有这些操作的。

拉直

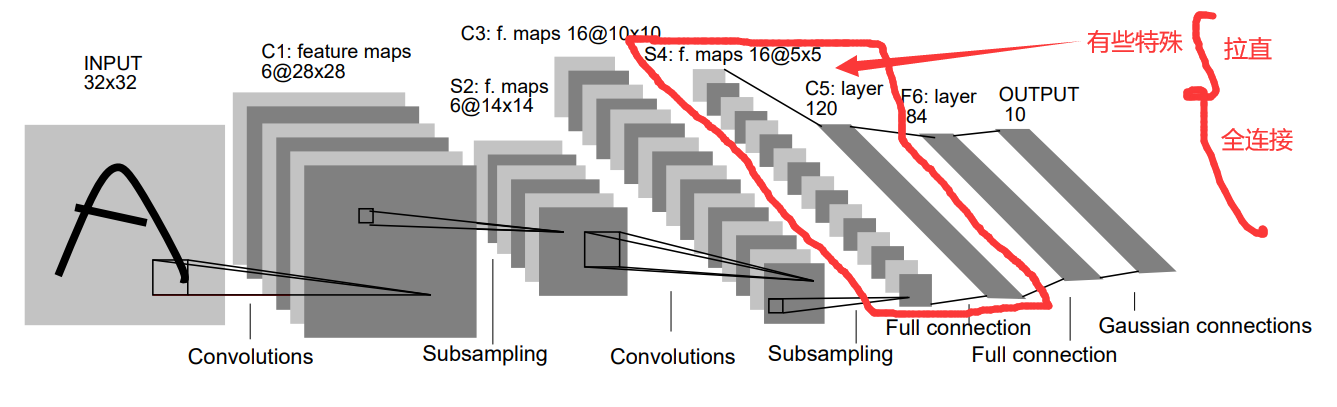

在这里插入图片描述


看上面这张图,红线圈中的部分有些特殊。16个矩阵形的数据经过这一层处理以后变成了长度为120的向量,这显然是和后面的两个全连接层不同的。

事实上,这一层在做全连接之前,是把输入的矩阵“拉直”成向量了的。
在这里插入图片描述
“拉直”处理如上图所示。全连接处理则是将拉直结果与一个等长的向量叉乘,得到一个数,就全连接层输出向量的一个元素。这样,每个输入都拉直、做叉乘得到一个数,组成了一个向量,就是这个特殊的全连接层的输出。

那么,后面的那两个全连接层怎么办呢?答案当然是不用再做拉直处理了呀,直接跟向量叉乘,跟有多少个向量叉乘,输出的那个向量的长度就有多长。

而那些向量的值,就是通过训练得到的参数。


激活函数

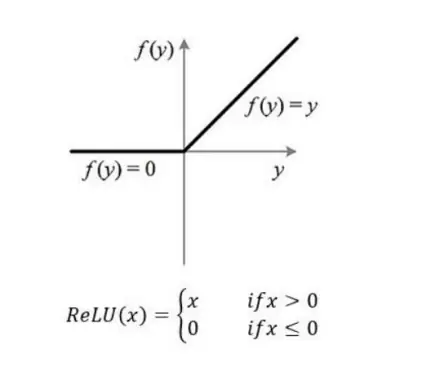

除了拉直,咱还不能忘了激活函数,对本文将要搭建的网络来说,每一层处理之后都要加上一个激活函数。激活函数有好几种可供选择,我们选用的是

relu

函数,它的函数图像如下,实现起来也很简单。

在这里插入图片描述


这样,我们就明确任务了,至少要编写这么几个处理函数:

  • 卷积处理 输入可能是多个多维矩阵的形式
  • 池化处理 与卷积层类似
  • 全连接 第一层全连接之前先做平化处理
  • 平化处理(拉直处理) 把矩阵变为向量
  • 激活函数 对输入矩阵/向量中的每一个元素做映射

4、组件介绍

要用C语言实现上述的那些处理方法,需要做哪些准备呢?我们直接看看头文件吧。


4.1 矩阵操作(matoperation)
首先是输入的尺寸结构体

imageSize

,考虑到通用性,咱把给它设置了数量、维度、行数、列数四个参数,可以支持对四维数据的描述。

然后是两个二维矩阵相关的操作,矩阵最大值坐标

matOperationMaxIt()

和矩阵扩大

matOperationEdgeExpand()

//矩阵尺寸typedefstructIS{int numsc;//数量int dimsc;//维度int rowsc;//行数int colsc;//列数}imageSize;voidmatOperationMaxIt(float** mat,imageSize matSize,int* it);float**matOperationEdgeExpand(float** mat,int r,int c,int addc,int addr);

4.2 CNN算子(cnnoperation)
这部分是卷积神经网络的基本处理方法,包括卷积处理

cnnOperationConvolution()

、池化处理

cnnOperationPooling()

、扁平化操作

cnnOperationLinear()

和激活函数

cnnOperationActivation()


//卷积处理voidcnnOperationConvolution(float*** inputmat,imageSize inputSize,float*** outputmat,imageSize outputSize,float**** kernel,imageSize kernelSize,int paddding,int step);//池化处理voidcnnOperationPooling(float*** inputmat, imageSize inputSize,float*** outputmat, imageSize outputSize,
    imageSize kernelSize,int padding,int step);//全连接处理 一维化然后进行全连接运算voidcnnOperationLinear(float*** inputmat, imageSize inputSize,float*** outputmat, imageSize outputSize,float** weight,float* bias);//扁平化voidcnnOperationFlatten(float*** input,imageSize inputsize,float*** output,
    imageSize outputsize);//激活函数voidcnnOperationActivation(float*** inputmat, imageSize inputSize,float bias);

4.3 网络搭建
为了方便兄弟们理解怎么用这些组件,我用前面那些组件搭了一个类似于

lenet5

的分类网络,暂且称之为

lenet5Improved

,可以使用

lenet5Improved()

这个函数调用。


intlenet5Improved(float*** input,imageSize inputSize);

这个网络使用

PyTorch

训练,它的结构如下。

Conv2d

是卷积层,参数按顺序分别是卷积核的维度、卷积核的数量、卷积核的边长、

padding

数。比如,第一层卷积层有

6

个卷积核,每个卷积核都是三维的,卷积核大小是

5×5


/*
    各层参数说明
    net=torch.nn.Sequential
    nn.Conv2d(3,6,kernel_size=5,padding=2),nn.ReLU(),
    nn.MaxPool2d(kernel_size=2,stride=2),
    nn.Conv2d(6,16,kernel_size=5),nn.ReLU(),
    nn.MaxPool2d(kernel_size=2,stride=2),nn.Flatten(),
    nn.Linear(576,120),nn.ReLU(),
    nn.Linear(120,84),nn.ReLU(),
    nn.Linear(84,2)
*/

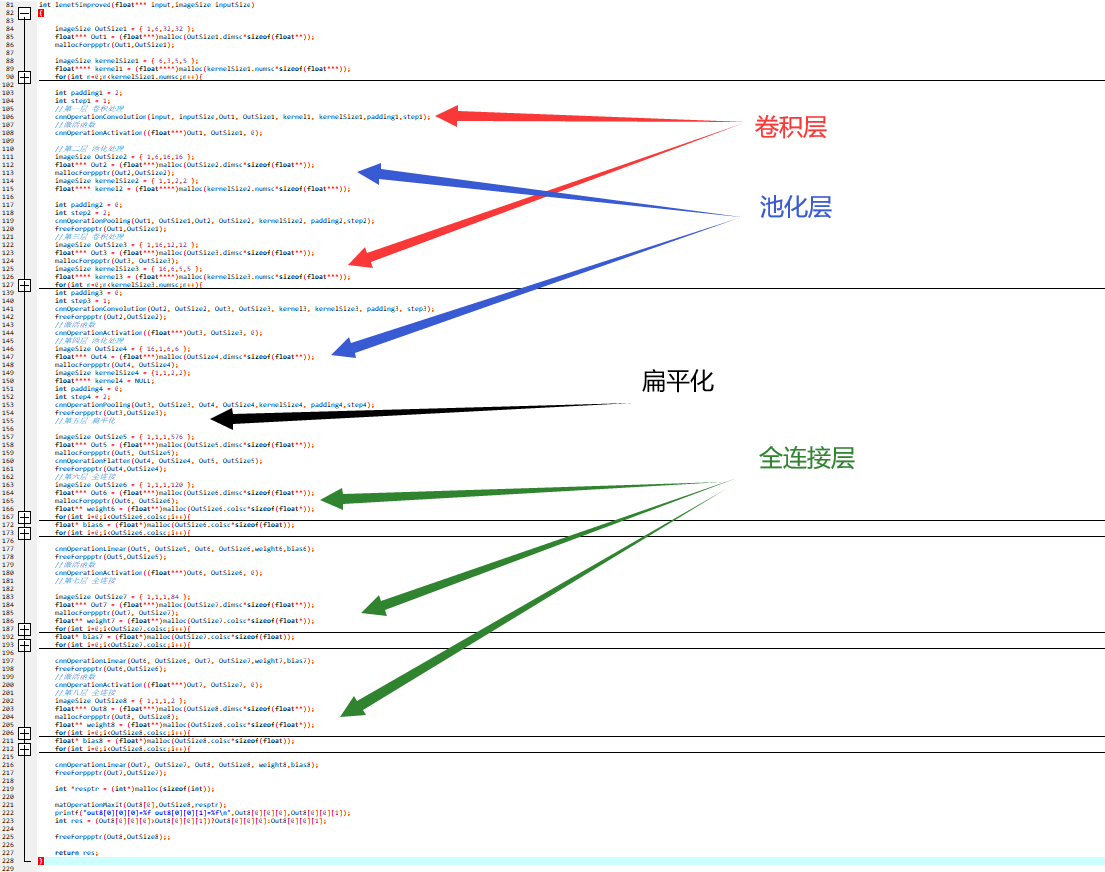

下图为

lenet5Improved()

的实现,红色箭头标出卷积层的位置,蓝色箭头标出池化层的位置,绿色箭头标出全连接层的位置,黑色箭头标出扁平化处理的位置。每一层处理后面都跟上激活函数。

在这里插入图片描述

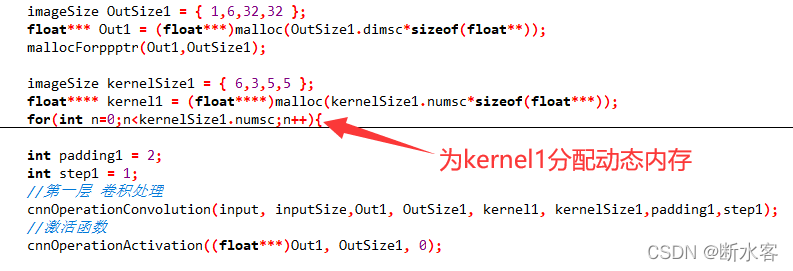

不要看着图片这么长就觉得很复杂,其实主要是做了动态分配的代码比较占位置,咱们可以拿第一层卷积层来看看。

在这里插入图片描述


就这几行

  • OutSize是第一层输出的大小,初始化为1个、6维、32×32的矩阵。
  • Out1用来存储第一层的输出,mallocForppptr()给它分配动态内存。
  • kernelSize是这层卷积核的大小,初始化为6个、3维、5×5的矩阵。
  • 卷积处理以后,卷积层的输出存在Out1中,用激活函数对每个数据做激活处理

其他层的处理都是类似的。


5、训练参数的使用

搭建网络是为了部署训练好的网络,那么怎么把训练得到的参数导入这个C语言搭起来的网络里呢?


前面不是为

kernel

等变量分配了动态内存嘛,就是用来存这些参数的。

训练得到的参数也就两种,一种是卷积层的卷积核里面的值,另一种是全连接层的那些和拉直处理后的输入做叉乘的向量的值(权重),以及偏差(

bias

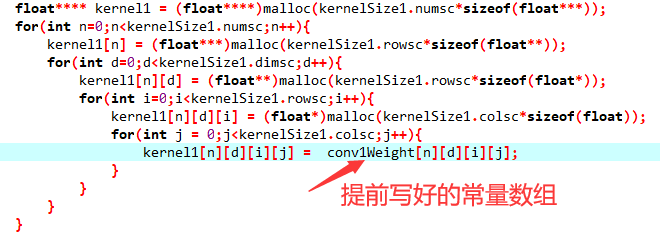

)。把这些参数写成常量数组,就可以烧进单片机里面,运行的时候放到动态内存里面用传进处理函数就行啦。就像下面这样。在这里插入图片描述


6、源代码

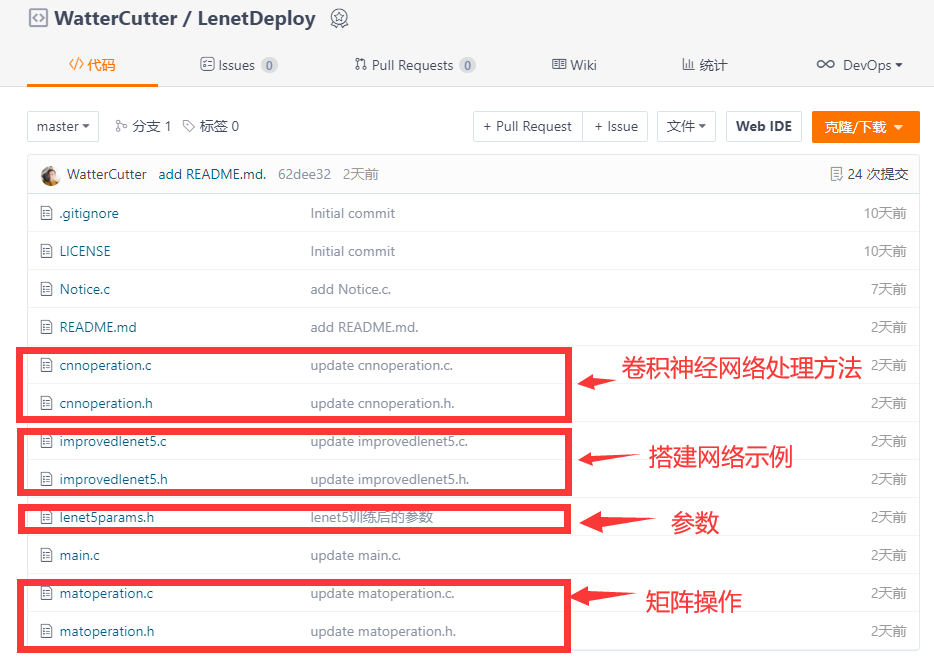

为了方便大伙参考,我把源代码放到

Gitee

上啦,需要的点这个就行。

在这里插入图片描述
