（八）数字后端之寄生参数抽取

目的：

提取版图上因为互联而产生的寄生电阻和电容，创建一个关于电路的精准模拟模型，对保证数据的延时、信号的完整性、功耗等电路性能具有关键性作用。

• 提取出来的文件传递给设计进行反标，从而接着用STA工具进行精准的时序分析。
• 寄生参数与其毗邻的金属连线有密切关系，版图上任何图形都会影响到附近某一条连线的RC抽取，所以寄生参数抽取针对的是flatten的版图，提取出来的RC信息是不带有层次的。

工具：

Synopsys Star-RC(主流）

Cadence Quantus RC

Calibre XRC

1，SYNS StarRC

Input文件：

1，PnR结束之后导出的Milkyway格式的database

2，NXTGRD模型

（Foundry提供的PEX package中，是最精准的寄生参数模型，相对于TLU+,更精确，所以runtime会长一些）

如果Foundry提供的PEX package中只有ITF格式，那么可以使用StarRC工具中的grdgenxo命令将ITF格式转化为nxtgrd格式。

3，Mapping file

（Foundry提供，用于使NXTGRD里面的layer和Milkyway中的layer相match)

4，RC command file

（Foundry提供的ICV LVS deck）

Output文件：

精准的RC寄生参数netlist.spef

SPBF: Standard Parasitic Binary Format（可直接与PT进行有效对接，文件大小较小）

SPEF: Standard Parasitic Exchange Format

具体脚本：

//input

BLOCK:***

MILKYWAY_DATABASE:***

TCAD_GRD_FILE:***.nxtgrd

MAPPING_FILE:***.map

OPERATING_TEMPERATURE:***

//output

NETLIST_FILE: ***.spef

NETLIST_FORMAT:SPEF

SKIP_CELLS:*

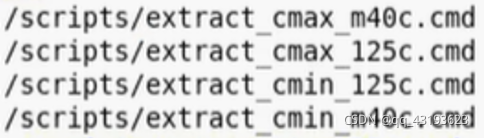

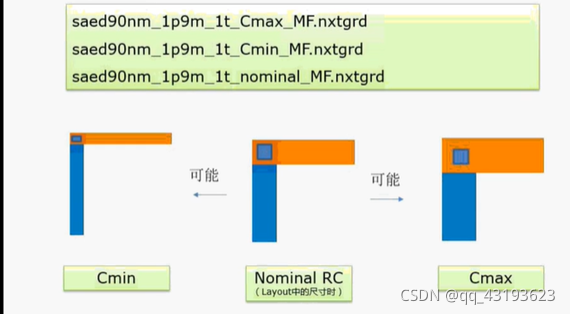

需要针对不同的nxtgrd(Cmin,Cmax,Ctypical)和不同的温度进行组合，编写不同的脚本。

如何启动：

StarXtract -clean ***.cmd
