Excalidraw, 一款超赞的开源白板工具

今天和大家安利一款超赞的开源项目, 基于这个项目我们可以轻松定制自己的

白板

,

思维导图

,

原型草图设计

,

流程图

工具等, 它就是——Excalidraw.

接下来我会和大家介绍一下这款开源项目的功能特点, 如何二次开发, 以及如何使用我改造好的成品快速部署到自己的服务器上.

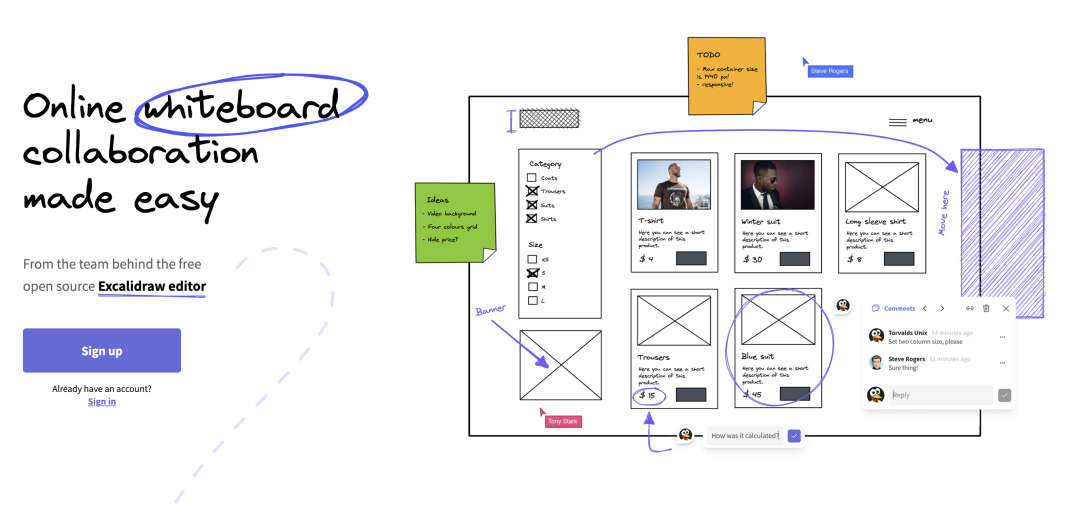

效果演示:

在线地址:

https://board.dooring.vip

开源地址:

https://gitee.com/lowcode-china/excalidraw-mini

功能介绍

首先

Excalidraw

的技术栈采用

Vite + React + TypeScript + Yarn + Husky

, 目前开源

star

已经有

66k+

, 还是非常受开发者喜欢的.

这里先介绍一下我使用完这款开源项目的一个功能总结:

• 支持手绘风格的草图设计
• 支持流程图, 思维导图的设计
• 支持多人协同
• 支持会议白板, 激光笔标注
• 支持多种导出格式
• 支持二次开发

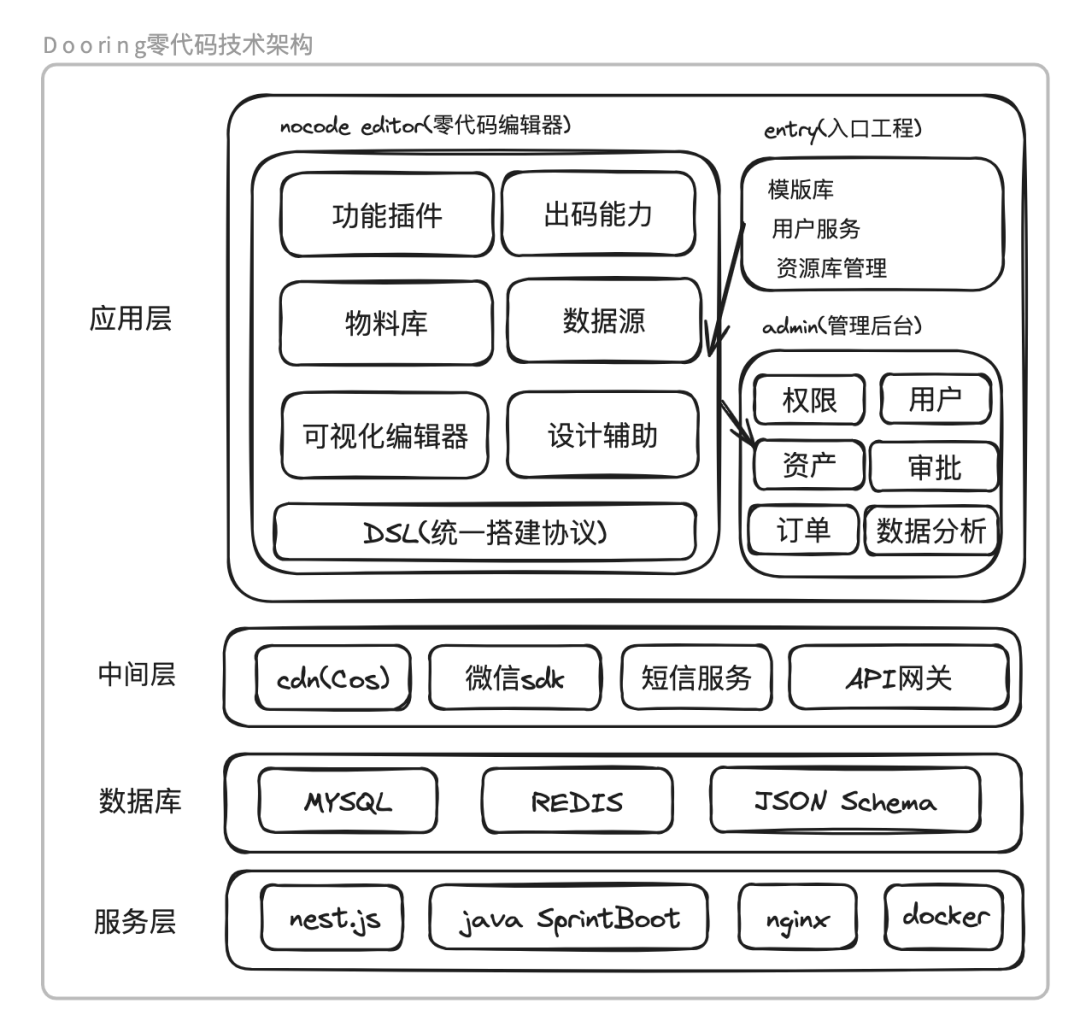

虽然这款工具界面设计的非常简洁, 但是却可以做出非常精美的作品, 比如架构图(Dooring的架构就是用它画的~):

业务流程 & 设计思路

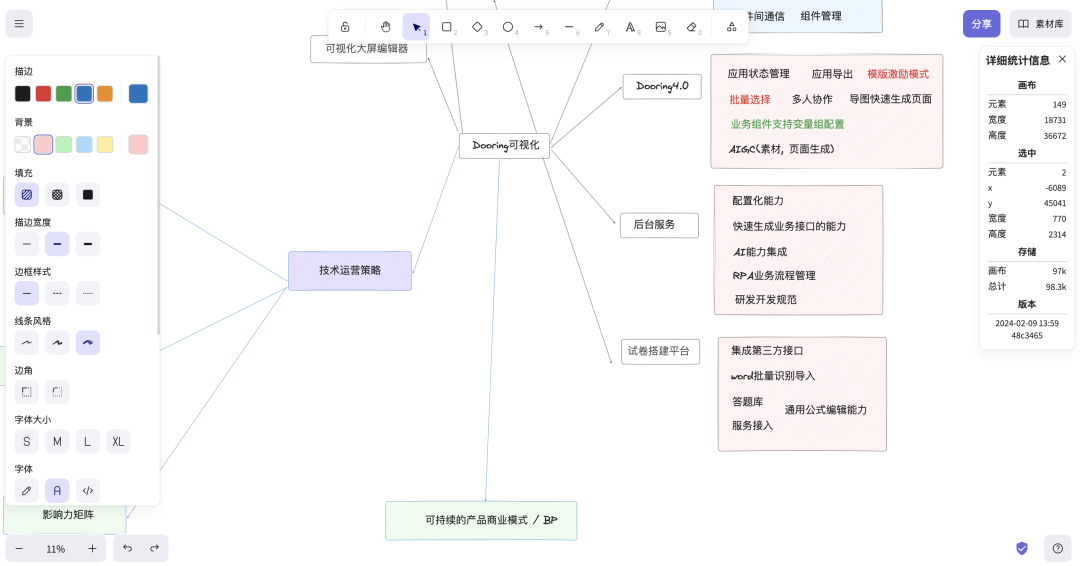

思维导图:

当然我们还能发挥想象, 应用在更多的场景. 我之前写的很多技术文章里的架构图, 流程图, 都是用它来设计的, 偶尔也会用它来设计一下产品草图, 非常方便.

二次开发

接下来就到了技术小伙伴最关注的环节了,如何使用它, 二次开发自己的白板应用.

安装

首先我们需要在自己的项目里安装它:

yarn add react react-dom @excalidraw/excalidraw

接下来写一个简单的demo:

function App() {
  return (
    <>
      <h1 style={{ textAlign: "center" }}>Dooring Example</h1>
      <div style={{ height: "500px" }}>
        <Excalidraw />
      </div>
    </>
  );
}

预览效果如下:

当然如果觉得它默认的主题色不符合自己的业务场景, 我们还能自定义主图风格:

.custom-styles .excalidraw {
  --color-primary: #fcc6d9;
  --color-primary-darker: #f783ac;
  --color-primary-darkest: #e64980;
  --color-primary-light: #f2a9c4;
}

.custom-styles .excalidraw.theme--dark {
  --color-primary: #d494aa;
  --color-primary-darker: #d64c7e;
  --color-primary-darkest: #e86e99;
  --color-primary-light: #dcbec9;
}

excalidraw

组件还提供了很多自定义的属性, 可以让我们轻松扩展和定制, 比如我们想扩展右侧功能按钮, 可以用如下的代码:

function App() {
  return (
    <div style={{ height: "500px" }}>
      <Excalidraw
        renderTopRightUI={() => {
          return (
            <button
              style={{
                background: "#70b1ec",
                border: "none",
                color: "#fff"
              }}
              onClick={() =>
              window.location.href = 'https://dooring.vip'
              }
            >
              H5制作
            </button>
          );
        }}
      />
    </div>
  );
}

这里我们用到了它的

renderTopRightUI

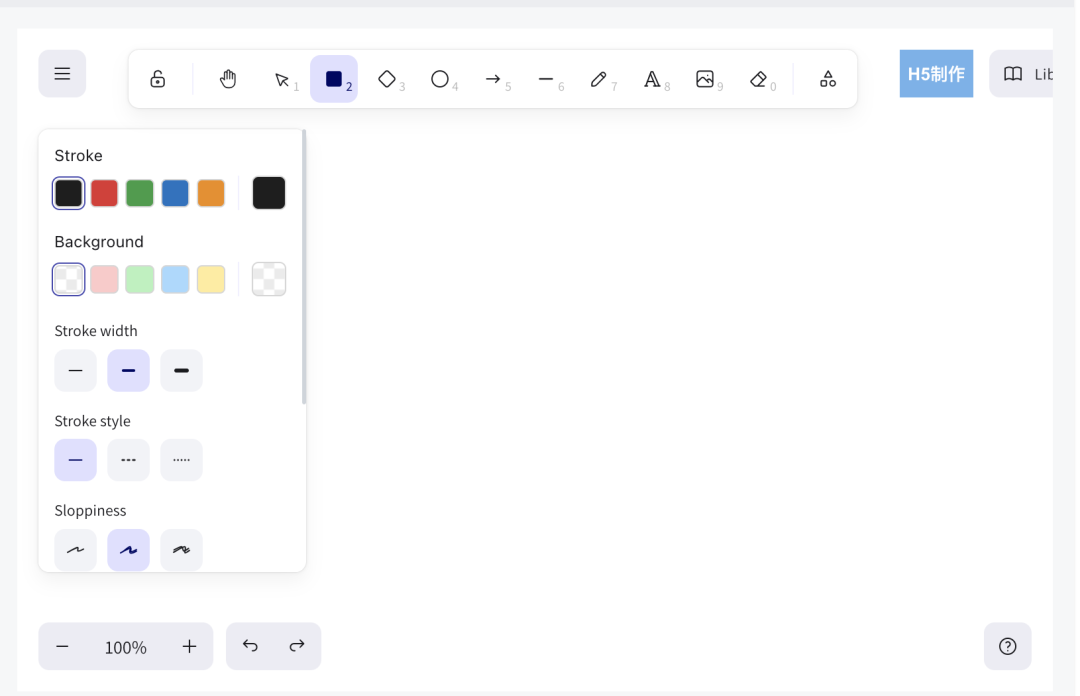

属性, 类型是一个函数, 我们在函数里返回我们想要定制的组件按钮即可, 效果如下:

当然还有很多可定制的属性, 大家也可以自行探索, 我把我自己定制好的一套白板发布到

gitee

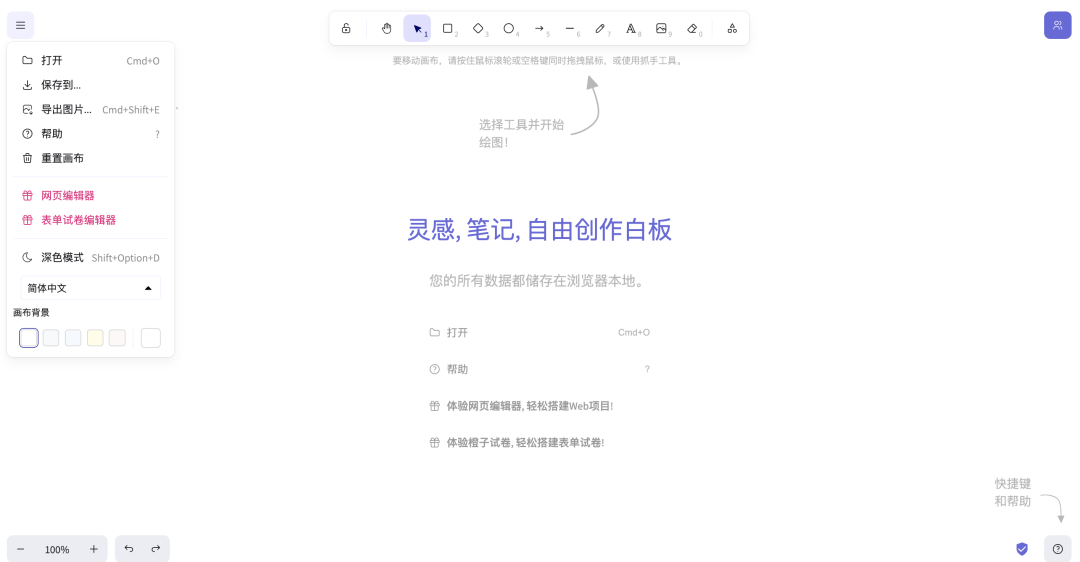

上了, 包括中文支持, 欢迎页面, 页面控件等, 感兴趣的也可以直接基于我的项目二次开发. 如下:

在线地址:

https://board.dooring.vip

开源地址:

https://gitee.com/lowcode-china/excalidraw-mini
