C# 三菱PLC上位机开发环境搭建

一、安装软件

用到两个三菱的软件：

1. MX Component（下载地址 也可以直接在官网上搜索，注意MX后面有空格）

用于连接PLC

1. GX Works2（下载地址 用GX Works3也行）

这个软件主要是电气做PLC编程，我们用来作为仿真，省去开发时摆弄真实PLC

序列号：117-570766844

二、配置软件

MX Component安装后，在开始菜单里找到MELSOFT，有三个工具：

Communication Setup Utility 用来配置与PLC/仿真程序的连接

Label Ulitity 用来设置标签，多个地址设置成一个标签，用标签可以访问设置的地址段

PLC Monitor Utility 用于监控值

我们上位机需要用到的是第一个工具，先创建一个连接PLC的配置（以管理员身份运行）

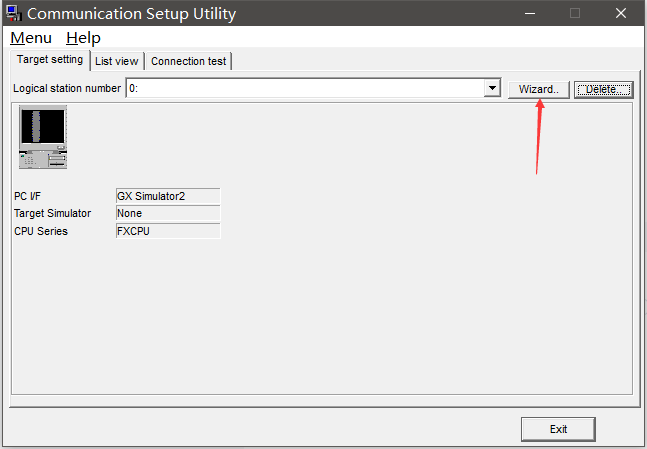

1. 点击Wizard：

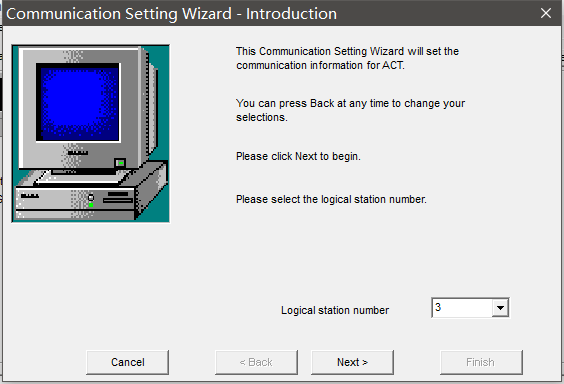

1. 配置站号（C#程序要用到）：

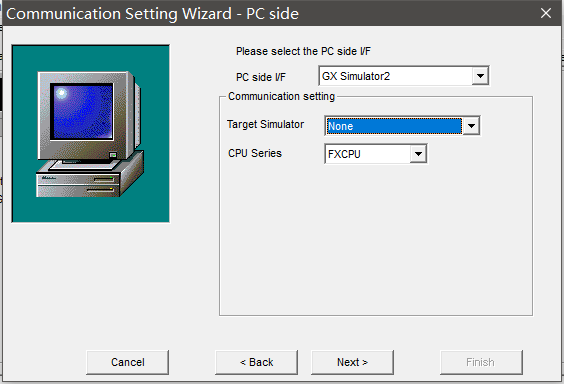

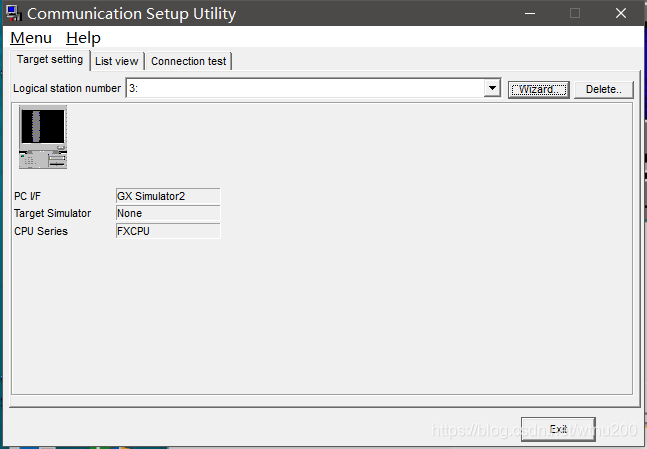

1. PLC的端口和型号，我们使用GX Works2，所以选择GX Simulator2

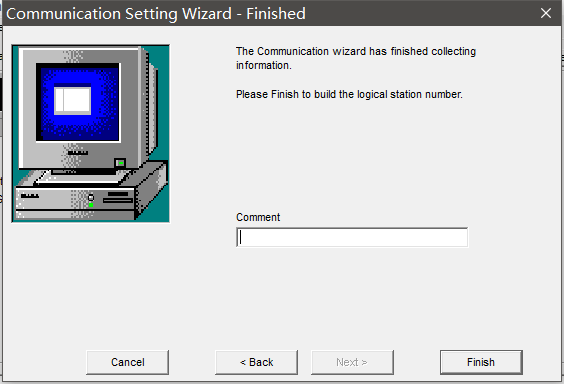

1. 完成

可以看到我们的配置结果，

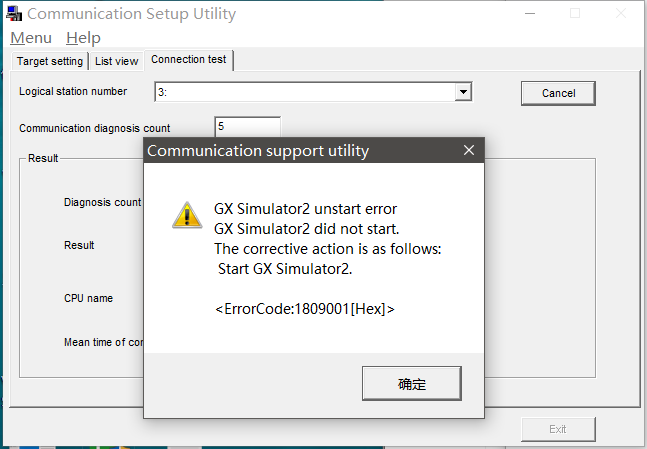

使用Connection test时，会提示错误，因为我们还没有启动仿真

下面我们使用GX Works2启动一个仿真，运行GX Works2

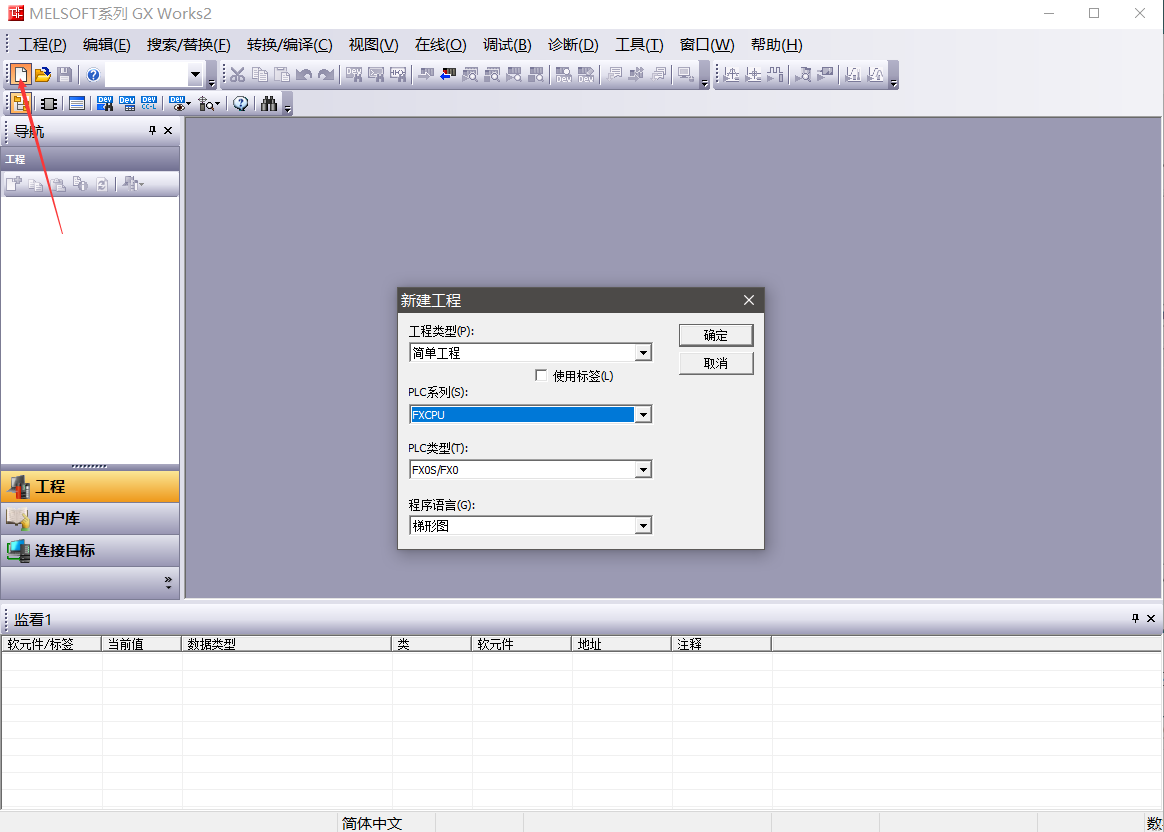

1. 新建工程，选择简单工程，选择和上面Communication Setup Utility对应的配置

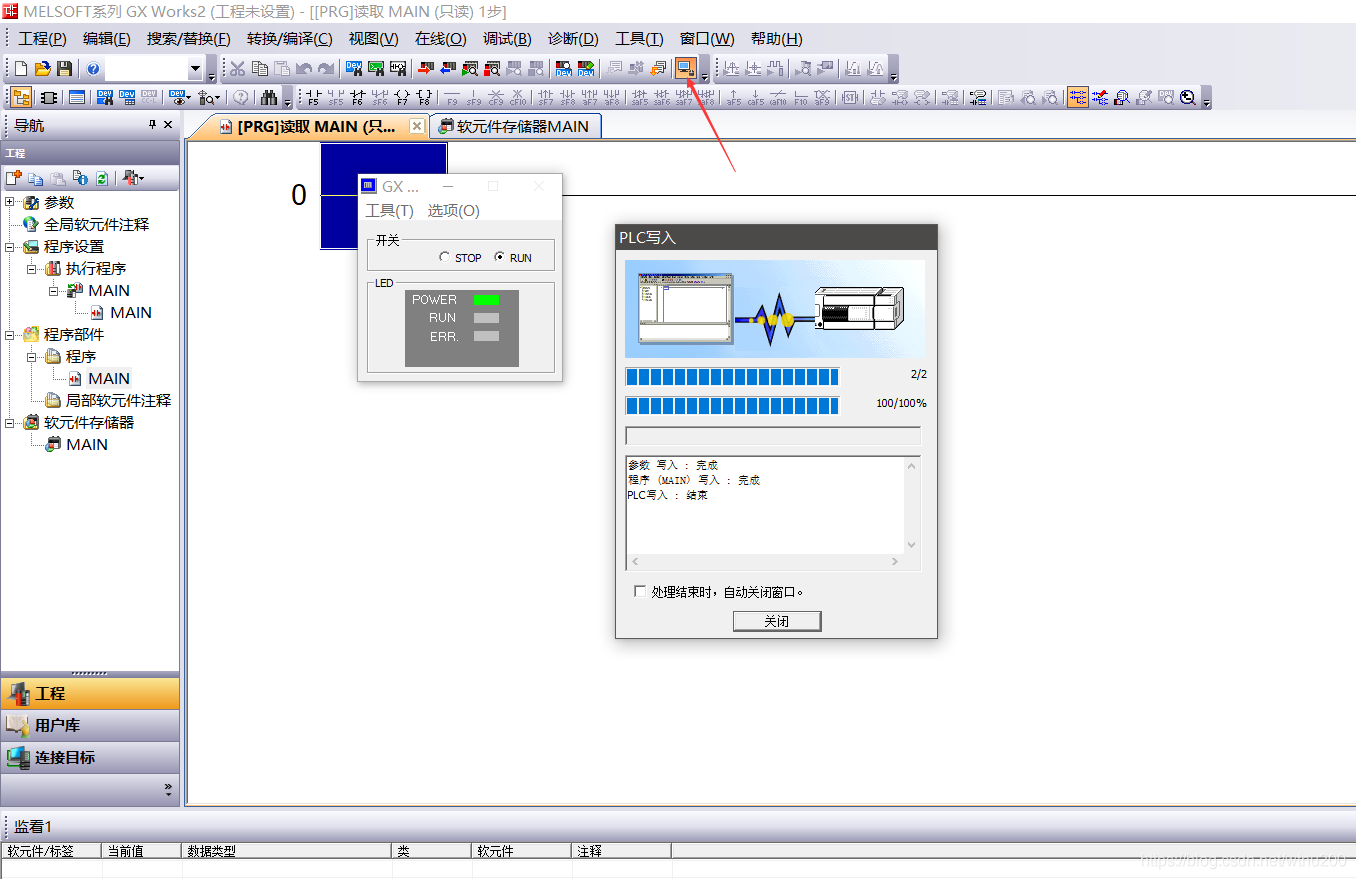

1. 点击 模拟开始/停止，启动仿真，可以看到仿真已运行

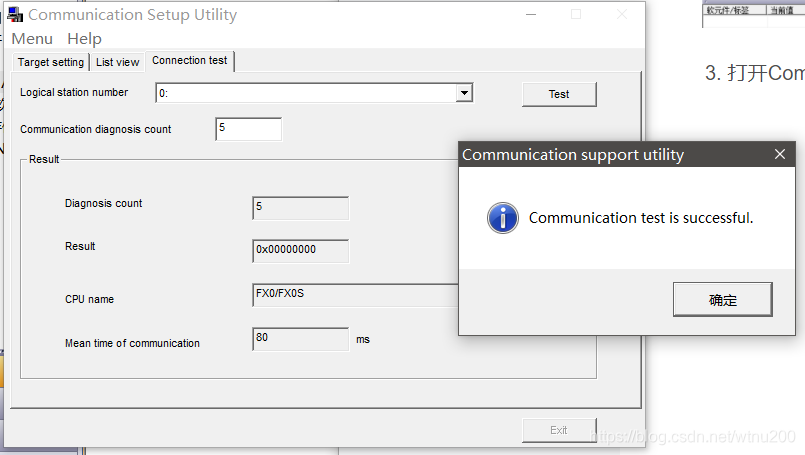

1. 打开Communication Setup Utility工具，切换到Connection test，点击test按钮进行连接测试，可以成功连接到仿真。

1. C#程序连接PLC

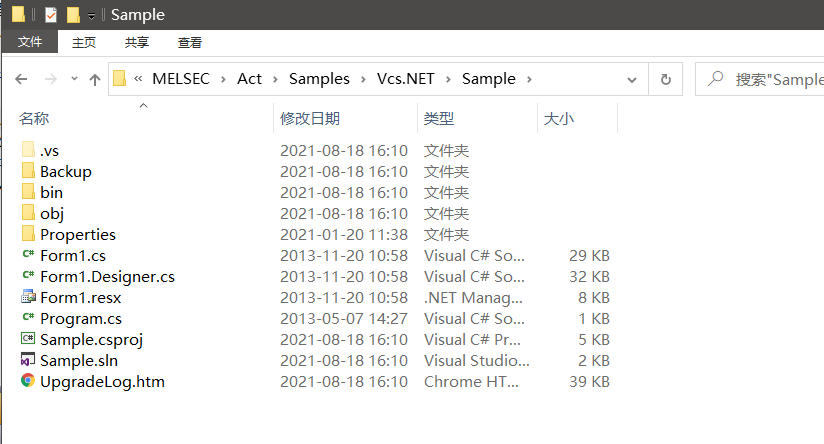

在下面此目录下有各种语言的Demo，我们现在使用C#这个示例程序

运行（如果提示错误：System.Runtime.InteropServices.COMException:“没有注册类 (异常来自 HRESULT:0x80040154 (REGDB_E_CLASSNOTREG))”，只需要把项目配置成x86就可以）

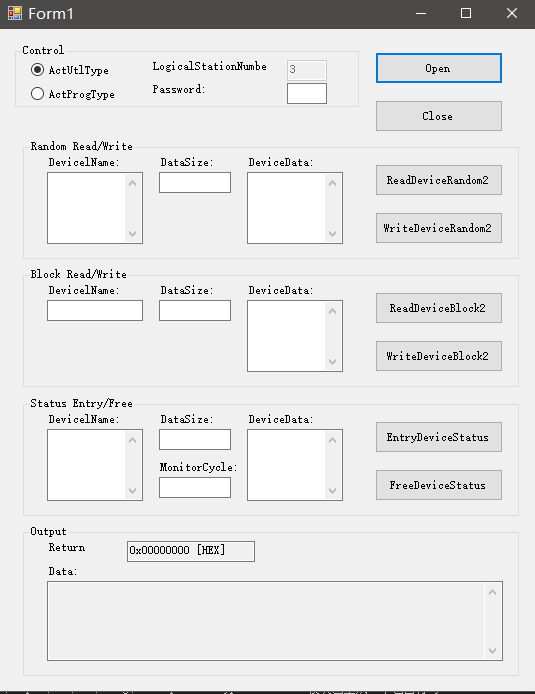

输入我们上面配置的站号 3，点击open打开连接PLC，return返回0则表示连接成功

想读取PLC中地址的值，我们需要先在GX Works2上设置地址表

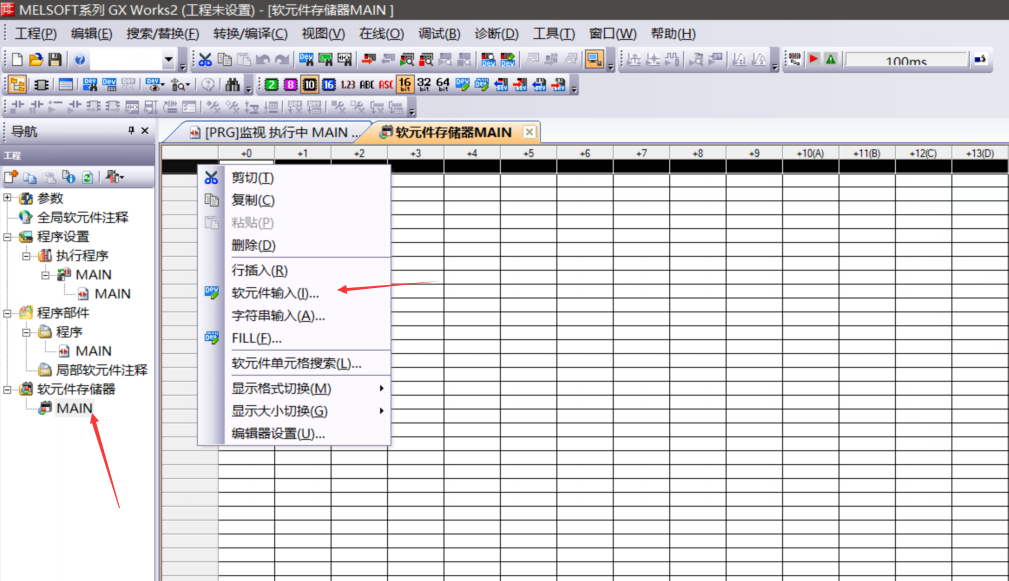

点击 软元件存储器-》MAIN，在右边 右击，选择 软元件输入

在弹出框中配置要操作的地址，我们现在测试使用D0000-D0015（地址可以在这里自由设置）

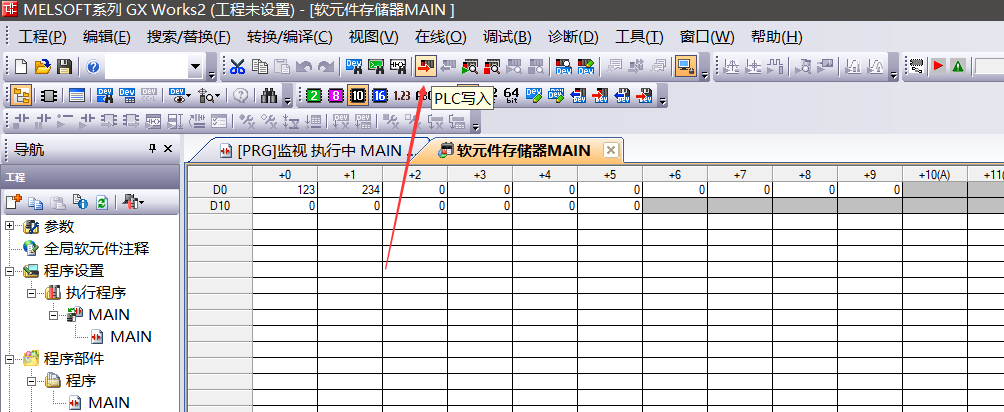

我们修改D0和D1的值，并点击 写入PLC

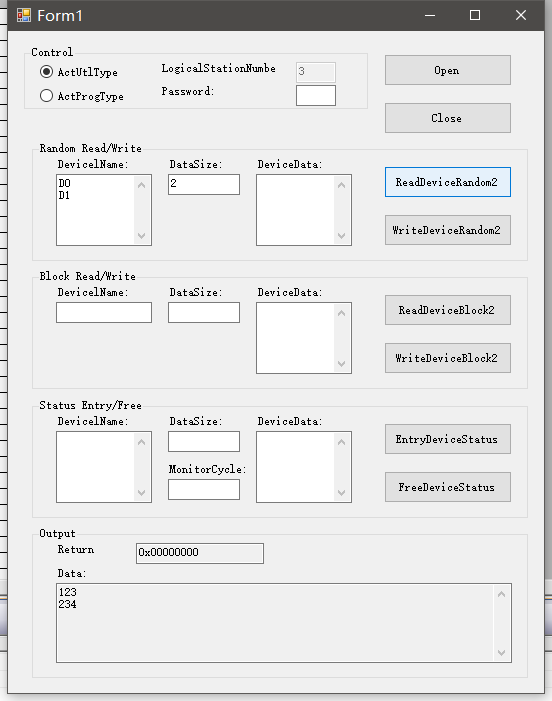

接下来我们在示例程序上读取D0和D1的值，如下，可以看到我们已能正常连接PLC并读取到值了。具体C#实现代码可以看示例程序，这里不再去解释。

上面为开发环境使用仿真，实际生产环境，我们只需要安装MX Component并配置连接到真实的PLC，程序就可以正常运行。
