Skywalking调用链监控系统 及 日志采集

Skywalking做为生产级的调用链监控工具，不仅提供了丰富的监控系统，而且通过字节码拦截形式集成系统，对系统没有任何侵入性；最近研究一下调用链项目，在此与大家共享；

github 地址 https://github.com/apache/skywalking

1. 从github中下载压缩包；
2. 解压进入bin目录；
3. startup.bat（Windows系统） 或 startup.sh（Linux系统）启动；
4. 访问http://localhost:8080/ (在此以本地为例)

下载地址

https://downloads.apache.org/skywalking/8.6.0/apache-skywalking-apm-8.6.0.tar.gz

下载完解压

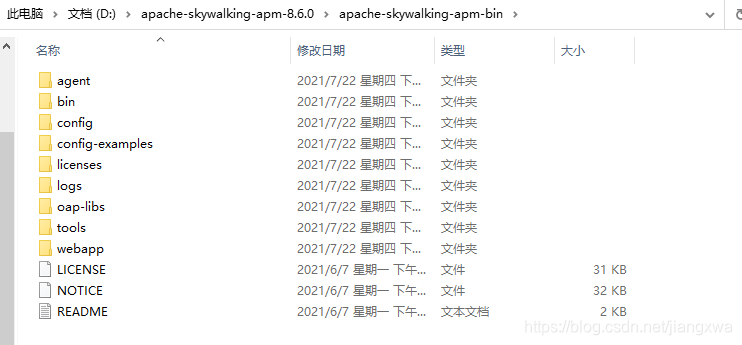

主要目录结构如下：

bin目录存放的是启动脚本，包含oapService.bat、webappService.bat、oapService.sh、webappService.sh等启动脚本
config是oap服务的配置，包含一个application.yml的配置文件
agent是skywalking的agent，一般用来采集业务系统的日志
webapp目录是skywalking前端的UI界面服务的配置

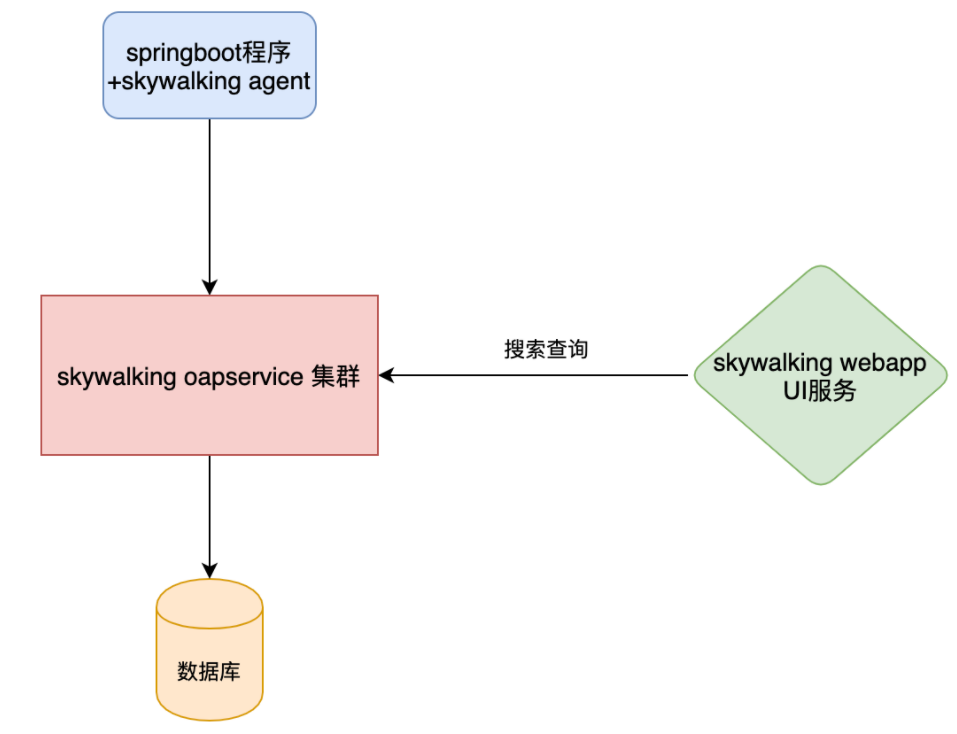

整体的架构如下：

在整个skywalking的系统中，有四个角色：

skywalking agent和业务系统绑定在一起，负责收集各种监控数据
Skywalking oapservice是负责处理监控数据的，比如接受skywalking agent的监控数据，并存储在数据库中（本案例使用elasticsearch）;接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。Skywalking oapservice通常以集群的形式存在。
skywalking webapp，前端界面，用于展示数据。
用于存储监控数据的数据库，比如mysql、elasticsearch等。

通过查看config\application.yml

默认是存储在h2中。 支持es，mysql，tidb，influxdb，postgresql，zipkin-elasticsearch7

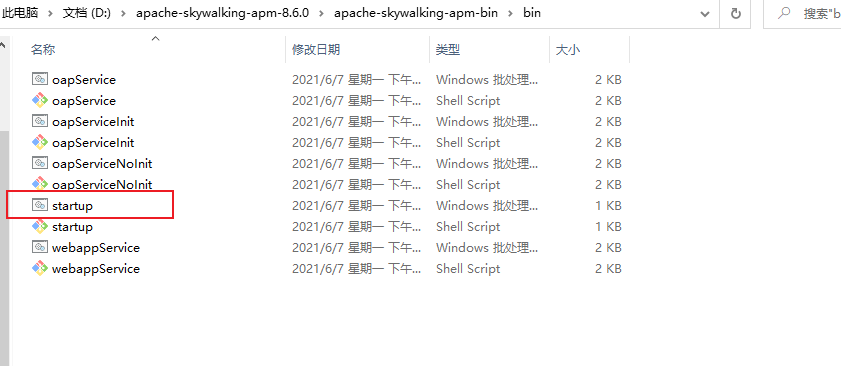

启动程序 startup.bat

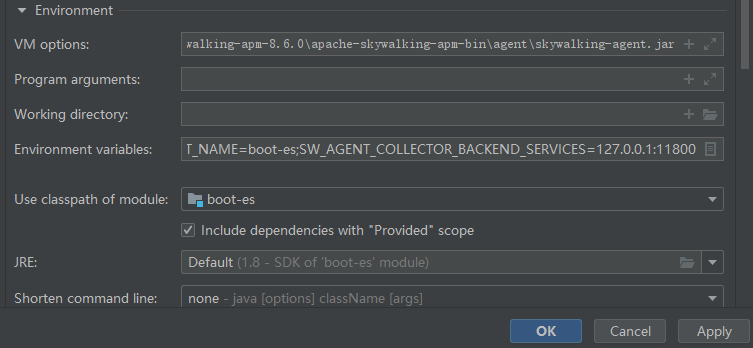

配置idea启动参数

VM options 虚拟机参数

-javaagent:D:\apache-skywalking-apm-8.6.0\apache-skywalking-apm-bin\agent\skywalking-agent.jar

Environment variables 环境变量

SW_AGENT_NAME=boot-es;W_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

最终的启动命令为：

java -javaagent:D:\apache-skywalking-apm-8.6.0\apache-skywalking-apm-bin\agent\skywalking-agent.jar -jar boot-es.jar

如果配置文件中已配置的话，也可以不配置环境变量

D:\apache-skywalking-apm-8.6.0\apache-skywalking-apm-bin\agent\config\agent.config

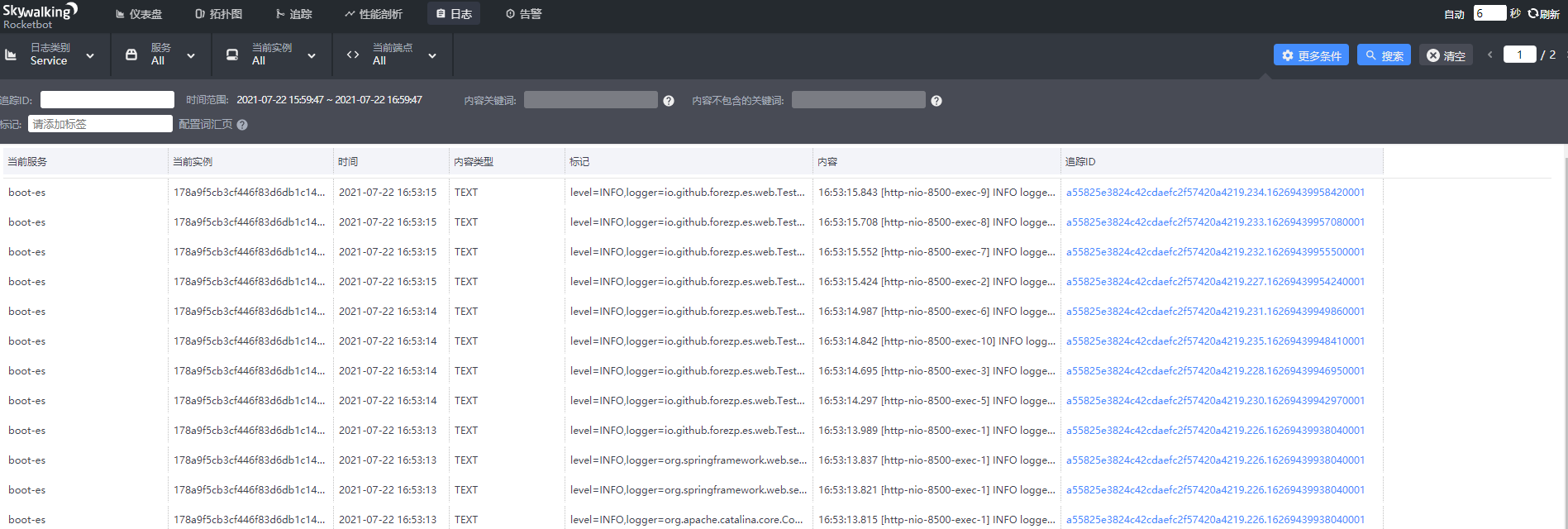

日志采集

在springboot工程的pom文件中添加相关依赖

        <dependency>
            <groupId>org.apache.skywalking</groupId>
            <artifactId>apm-toolkit-logback-1.x</artifactId>
            <version>8.6.0</version>
        </dependency>

在resources中新建logback-spring.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <appender name="skywalking-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <pattern>%d{HH:mm:ss.SSS} [%thread] %-5level logger_name:%logger{36} - [%tid] - message:%msg%n</pattern>
            </layout>
        </encoder>
    </appender>

    <root level="INFO">
        <appender-ref ref="skywalking-log" />
    </root>

</configuration>

服务细粒度指标---平均时延，平均吞吐量等

端点---端点维度查看平均时延，平均吞吐量，慢端点排行榜

实例---实例维度查看响应时间，吞吐量，内存信息

拓扑图---看到项目拓扑

追踪---每个请求的耗时明细

【总结】

做为生产级项目，相关监控是必不可少的；监控可以让我们直观实时的知道项目运行的情况，为项目后续的优化提供重要的参考指标。
