【Echarts数据可视化】一个项目带你学会酷炫的数据可视化

🥂(❁´◡`❁)您的点赞👍➕评论📝➕收藏⭐是作者创作的最大动力🤞

最终效果展示：
在这里插入图片描述

文章の目录

🏆 学习の目标

1.学会使用echarts库里的各种矢量图形表
2. 学会通过修改库中矢量图形的参数去定制自己需要的矢量图表
3. 学会边框图形的用法

🥇 一、项目の介绍

应对现在数据可视化的趋势，越来越多企业需要在很多场景(营销数据，生产数据，用户数据)下使用，可视化图表来展示体现数据，让数据更加直观，数据特点更加突出。我们引入 ‘立可得’ 数据可视化项目。

该项目除了使用了基础的DIV+CSS布局，还引入了一些C3技术，还引入了各类图表的绘制，以及高级的地图数据可视化案例。主要功能有：饼状图、柱状图、线形图、地图 …

🥇 二、项目用到的技术

完成该项目需要具备以下知识：

div + css 布局
flex 布局
css3动画
css3渐变
css3边框图片
原生js + jquery 使用
rem适配
echarts基础

粗略代码统计：

css 580行
html 450行
js 400行 (有效)

🥇 三、Echarts-介绍

ECharts，一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。

通俗讲：

是一个JS插件
性能好可流畅运行PC与移动设备
兼容主流浏览器
提供很多常用图表，且可定制。 - 折线图、柱状图、散点图、饼图、K线图

🥇 四、Echarts-体验

官方教程链接

🥈 4.1 Echarts 使用步骤

🏅 4.1.1步骤一

下载echarts

🏅 4.1.2步骤二

引入echarts

dist/echarts.min.js

🏅 4.1.3步骤三

准备一个具备大小的DOM容器

代码示例：

<div id="main" style="width: 600px;height:400px;"></div>

🏅 4.1.4步骤四

初始化echarts实例对象

var myChart = echarts.init(document.getElementById('main'));

🏅 4.1.5步骤五

指定配置项和数据(option)

var option ={xAxis:{type:'category',data:['Mon','Tue','Wed','Thu','Fri','Sat','Sun']},yAxis:{type:'value'},series:[{data:[820,932,901,934,1290,1330,1320],type:'line'}]};

📣注意：小伙伴们在指定配置项的时候注意一定要带上var哦；❗❗❗

🏅 4.1.6步骤六

将配置项设置给echarts实例对象

myChart.setOption(option);

🥇 五、Echarts-基础配置

以下配置很重要，小伙伴们一定要牢记哦！：

series

xAxis

yAxis

grid

tooltip

title

legend

color

series- 系列列表。每个系列通过 type 决定自己的图表类型- ：图标数据，指定什么类型的图标，可以多个图表重叠。
xAxis：直角坐标系 grid 中的 x 轴- boundaryGap: 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
yAxis：直角坐标系 grid 中的 y 轴
grid：直角坐标系内绘图网格。
title：标题组件
tooltip：提示框组件
legend：图例组件
color：调色盘颜色列表数据堆叠，同个类目轴上系列配置相同的stack值后后一个系列的值会在前一个系列的值上相加。

代码实例：

var option ={color:['pink','blue','green','skyblue','red'],title:{text:'我的折线图'},tooltip:{trigger:'axis'},legend:{data:['直播营销','联盟广告','视频广告','直接访问']},grid:{left:'3%',right:'3%',bottom:'3%',// 当刻度标签溢出的时候，grid 区域是否包含坐标轴的刻度标签。如果为true，则显示刻度标签// 如果left right等设置为 0% 刻度标签就溢出了，此时决定是否显示刻度标签containLabel:true},toolbox:{feature:{saveAsImage:{}}},xAxis:{type:'category',// 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。boundaryGap:false,data:['星期一','星期二','周三','周四','周五','周六','周日']},yAxis:{type:'value'},series:[{name:'直播营销',// 图表类型是线形图type:'line',data:[120,132,101,134,90,230,210]},{name:'联盟广告',type:'line',data:[220,182,191,234,290,330,310]},{name:'视频广告',type:'line',data:[150,232,201,154,190,330,410]},{name:'直接访问',type:'line',data:[320,332,301,334,390,330,320]}]};

🥇 六、rem适配

设计稿是1920px
PC端适配：宽度在 10241920之间页面元素宽高自适应1. flexible.js 把屏幕分为 24 等份2. cssrem 插件的基准值是 80px插件-配置按钮—配置扩展设置–Root Font Size 里面设置。但是别忘记重启vscode软件保证生效3. 要把屏幕宽度约束在10241920之间有适配。

// 实现rem适配
@media screen and(max-width: 1024px){
     html {
         font-size:42.66px !important;}}

 @media screen and(min-width: 1920px){
     html {
         font-size: 80px !important;}}

🥈 7.1 html结构

效果图： 1920px * 1078px
body 设置背景图，行高1.15
viewport 主体容器，限制最小宽度1024px，与最大宽度1920px，最小高度780px。 - 需要居中显示- 使用logo.png做为背景图，在容器内显示- 内间距 88px 20px 0
column 列容器，分三列，占比 3：4：3 - 中间容器外间距 32px 20px 0

<body><div class="viewport"><div class="column"><!--概览--><div></div><!--监控--><div></div><!--点位--><div></div></div><div class="column"><!--地图--><div></div><!--用户--><div></div></div><div class="column"><!--订单--><div></div><!--销售--><div></div><div><!--渠道--><div></div><!--季度--><div></div></div><!--排行--><div></div></div></div></body>

📣注意：以上结构代码小伙伴可以参考使用，最好自己写出来进行练习哦；❗❗❗

🥈 7.2 css样式

/* 基础布局 */
body{
  font-family: Arial, Helvetica, sans-serif;margin:0;padding:0;
  font-size:0.5rem;
  line-height:1.15;background:url(../images/bg.jpg) no-repeat 00/ cover;}
h4,h3,ul{margin:0;padding:0;
  font-weight: normal;}
ul{
  list-style: none;}
a{
  text-decoration: none;}.viewport{
  max-width: 1920px;
  min-width: 1024px;margin:0 auto;
  min-height: 780px;padding:3.667rem 0.833rem 0;background:url(../images/logo.png) no-repeat 00/ contain;display: flex;}.column{flex:3;position: relative;}.column:nth-child(2){flex:4;margin:1.333rem 0.833rem 0;}

📣注意：以上样式代码小伙伴可以参考使用，最好自己写出来进行练习哦；❗❗❗

🥇 八、边框图片

css3中自适应边框图片运用：

组合写法：

border-image:url("images/border.jpg")167/20px round;

拆分写法：

border-image-source:url("images/border.jpg");
border-image-slice:167167167167;
border-image-width: 20px;
border-image-repeat: round;

解释：

第一行是边框图片资源地址
第二行是裁剪尺寸（上右下左）单位默认px，可使用百分百。
第三行是边框图片的宽度，默认边框的宽度。
第四行是平铺方式： - stretch 拉伸（默认）- repeat 平铺，从边框的中心向两侧开始平铺，会出现不完整的图片。- round 环绕，是完整的使用切割后的图片进行平铺。

代码实例：

<!DOCTYPE html><html lang="en"><head><meta charset="UTF-8"><title>边框图片</title><style>
        ul{margin:0;padding:0;
            list-style: none;}
        li{width: 350px;height: 160px;border: 20px solid #ccc;
            margin-top: 20px;}li:nth-child(1){/*border-image: url("images/border.jpg") 167/20px round;*/
            border-image-source:url("images/border.jpg");
            border-image-slice:167167167167;
            border-image-width: 20px;/*环绕  是完整的使用切割后的图片进行平铺*/
            border-image-repeat: round;}li:nth-child(2){/*平铺 从边框的中心向两侧开始平铺 会出现不完整的图片*/
          border-image:url("images/border.jpg")167/20px repeat;}li:nth-child(3){/*默认的平铺方式*/
            border-image:url("images/border.jpg")167/20px stretch;}</style></head><body><ul><li></li><li></li><li></li></ul></body></html>

📣注意：小伙伴们请注意了，border-image-slice: 167 167 167 167;中的值服从上右下左的顺序，且不带单位哦❗❗❗

🥇 九、公用面板样式

因为所有的面板的基础样式是一致的，提前写好一个公用的面板类。
在这里插入图片描述
面板 .panel

容器 .inner 内边距是上下24px 左右 36px

代码示例：

/* 公共面板样式  */.panel {position: relative;border: 15px solid transparent;
    border-width:.6375rem .475rem .25rem 1.65rem;
    border-image-source:url(../images/border.png);
    border-image-slice:513820132;
    margin-bottom:.25rem;}.inner {position: absolute;top:-0.6375rem;left:-1.65rem;right:-0.475rem;bottom:-0.25rem;padding:.3rem .45rem;}.panel h3 {
  font-size:0.25rem;color: #fff;
  font-weight:400;}

🥇 十、概览区域(overview)-布局

🥈 10.1 html结构

代码示例：

<div class="overview panel"><div class="inner"><ul><li><h4>2,190</h4><span><i class="icon-dot" style="color: #006cff"></i>
                设备总数
              </span></li><li class="item"><h4>190</h4><span><i class="icon-dot" style="color: #6acca3"></i>
                季度新增
              </span></li><li><h4>3,001</h4><span><i class="icon-dot" style="color: #6acca3"></i>
                运营设备
              </span></li><li><h4>108</h4><span><i class="icon-dot" style="color: #ed3f35"></i>
                异常设备
              </span></li></ul></div></div>

🥈 10.2 css样式

样式描述：

容器高度 110px
h4字体 28px #fff 左边距 4.8px 下间隙 8px
span字体 16px #4c9bfd

代码示例：

/* 概览区域 */.overview {height:1.375rem;}.overview ul {display: flex;
    justify-content: space-between;}.overview ul li h4 {
    font-size:.35rem;color: #fff;margin:00.1rem .06rem;}.overview ul li span {
    font-size:.2rem;color: #4c9bfd;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦；❗❗❗

🥇 十一、监控区域(monitor)-布局

🥈 11.1 html结构

代码示例：

<!--监控--><div class="monitor panel"><div class="inner"><div class="tabs"><a href="javascript:;"class="active">故障设备监控</a><a href="javascript:;">异常设备监控</a></div><div class="content"><div class="head"><span class="col">故障时间</span><span class="col">设备地址</span><span class="col">异常代码</span></div><div class="marquee-view"><div class="marquee"><div class="row"><span class="col">20180701</span><span class="col">11北京市昌平西路金燕龙写字楼</span><span class="col">1000001</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190601</span><span class="col">北京市昌平区城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190704</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000003</span><span class="icon-dot"></span></div><div class="row"><span class="col">20180701</span><span class="col">北京市昌平区建路金燕龙写字楼</span><span class="col">1000004</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000005</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000006</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建西路金燕龙写字楼</span><span class="col">1000007</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000008</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000009</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190710</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000010</span><span class="icon-dot"></span></div></div></div></div><div class="content"><div class="head"><span class="col">异常时间</span><span class="col">设备地址</span><span class="col">异常代码</span></div><div class="marquee-view"><div class="marquee"><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000001</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190701</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190703</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190704</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190705</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190706</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190707</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190708</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190709</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div><div class="row"><span class="col">20190710</span><span class="col">北京市昌平区建材城西路金燕龙写字楼</span><span class="col">1000002</span><span class="icon-dot"></span></div></div></div></div></div></div>

🏅 11.1.1 html 结构解释

监控区域 monitor 大盒子的高度是 480px

.tabs 标签选项加上active激活选项默认激活第一个选项
.content 切换内容加上style="display: block;"显示内容默认激活第一个内容

🥈 11.2 css 样式

代码示例：

/* 监控区域 */.monitor{height: 6rem;}.monitor .inner{padding:.3rem 0;display: flex;
  flex-direction: column;}.monitor .tabs{padding:0.45rem;
  margin-bottom:0.225rem;display: flex;}.monitor .tabs a{color:#1950c4;
  font-size:0.225rem;padding:0.3375rem;}.monitor .tabs a:first-child{
  padding-left:0;
  border-right:0.025rem solid #00f2f1;}.monitor .tabs a.active{color: #fff;}.monitor .content{flex:1;position: relative;display: none;}.monitor .head{display: flex;
  justify-content: space-between;
  line-height:1.05;
  background-color:rgba(255,255,255,0.1);padding:0.15rem 0.45rem;color: #68d8fe;
  font-size:0.175rem;}.monitor .marquee-view {position: absolute;top:0.5rem;bottom:0;width:100%;overflow: hidden;}.monitor .row{display: flex;
  justify-content: space-between;
  line-height:1.05;
  font-size:0.15rem;color: #61a8ff;padding:0.15rem 0.45rem;}.monitor .row .icon-dot{position: absolute;left:0.2rem;opacity:0;}.monitor .row:hover {
  background-color:rgba(255,255,255,0.1);color: #68d8fe;}.monitor .row:hover .icon-dot{opacity:1;}.monitor .col:first-child{width: 1rem;}.monitor .col:nth-child(2){width:2.5rem;
  white-space: nowrap;
  text-overflow: ellipsis;overflow: hidden;}.monitor .col:nth-child(3){width: 1rem;}}

🏅 11.2.1 css 样式解释

.inner 容器内间距 24px 0
.tabs 容器内间距 0 36px - a 容器颜色： #1950c4 内间距：0 27px 字体：18px- 第一个a容器去除左侧内间距加上右侧2px宽度边框#00f2f1- 激活的时候颜色白色
.content容器 - 占满剩余高度 flex:1- 默认隐藏
.head 容器 - 行高 1.05 背景 rgba(255, 255, 255, 0.1) 内间距 12px 36px 颜色 #68d8fe 字体大小 14px
row 容器 - 行高 1.05 内间距 12px 36px 颜色 #68d8ff 字体大小 12px- .icon-dot 字体图标绝对定位左边0.2rem 透明度0- 鼠标经过后：背景 rgba(255, 255, 255, 0.1) 透明度1
col容器 - 宽度：1rem 2.5rem 1rem- 第二个col 一行不换行溢出省略

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦，如果看不懂结构和样式可以看11.1.1节和11.2.1节哦；❗❗❗

🥇 十二、监控区域tab栏切换、动画效果

🥈 12.1 tab 栏切换效果

1、绑定标签页点击事件
2、当前容器加active其他容器移除active
3、index对应的内容容器显示其他容器隐藏

代码示例：

// 切换$(".monitor .tabs").on("click","a",function(){$(this).addClass("active").siblings("a").removeClass("active");// console.log($(this).index());//   选取对应索引号的content$(".monitor .content").eq($(this).index()).show().siblings(".content").hide();});

📣注意：tab栏切换的核心思想是排他思想哦，配合jQuery写更简单，小伙伴可以尝试使用原生js写哦；❗❗❗

🥈 12.2 无缝滚动效果

🏅 12.2.1 实现思路

1、先克隆列表，追加在后面
2、marquee-view 占满剩余高度，溢出隐藏
3、绝对定位，top 1.6rem bottom 0
4、宽度100%，溢出隐藏
5、使用animation实现动画
6、使用 translateY 向上位移 50%
7、动画时间15s，匀速播放，循环执行。

🏅 12.2.2 JS 代码

代码示例：

// 动画$(".marquee-view .marquee").each(function(){// console.log($(this));var rows =$(this).children().clone();$(this).append(rows);});

🏅 12.2.3 CSS 代码

代码示例：

/* 通过CSS3动画滚动marquee */.marquee-view .marquee {animation: move 15s linear infinite;}
@keyframes move {0%{}100%{transform:translateY(-50%);}}/* 3.鼠标经过marquee 就停止动画 */.marquee-view .marquee:hover {
  animation-play-state: paused;}

🥇 十三、点位区域布局

🥈 13.1 html 结构

代码示例：

<!-- 点位 --><div class="point panel"><div class="inner"><h3>点位分布统计</h3><div class="chart"><div class="pie"></div><div class="data"><div class="item"><h4>320,11</h4><span><i class="icon-dot" style="color: #ed3f35"></i>
                  点位总数
                </span></div><div class="item"><h4>418</h4><span><i class="icon-dot" style="color: #eacf19"></i>
                  本月新增
                </span></div></div></div></div></div>

🥈 13.2 CSS 样式

point 盒子高度为 340px

代码示例：

/* 点位 */.point {height:4.25rem;}.point .chart {display: flex;
  margin-top:0.3rem;
  justify-content: space-between;}.point .pie {width:3.9rem;height: 3rem;
  margin-left:-0.125rem;
  background-color: pink;}.point .data {display: flex;
  flex-direction: column;
  justify-content: space-between;width:2.1rem;padding:.45rem .375rem;
  box-sizing: border-box;
  background-image:url(../images/rect.png);
  background-size: cover;}.point h4 {
  margin-bottom:0.15rem;
  font-size:.35rem;color: #fff;}.point span {display: block;color: #4c9bfd;
  font-size:.2rem;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗

🥇 十四、点位区域-饼图

ECharts图表实现步骤：

从官方示例中找到类似图表，适当修改，引入到HTML页面中。
按照产品需求，来定制图表。

🥈 14.1 html引入图表

代码示例：

// 点位分布统计模块(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".pie"));// 2. 指定配置项和数据var option ={tooltip:{trigger:"item",formatter:"{a} <br/>{b} : {c} ({d}%)"},series:[{name:"面积模式",type:"pie",radius:[30,110],center:["75%","50%"],roseType:"area",data:[{value:10,name:"rose1"},{value:5,name:"rose2"},{value:15,name:"rose3"},{value:25,name:"rose4"},{value:20,name:"rose5"},{value:35,name:"rose6"},{value:30,name:"rose7"},{value:40,name:"rose8"}]}]};// 3. 配置项和数据给我们的实例化对象
  myChart.setOption(option);})();

🥈 14.2 定制需求

🏅 14.2.1第一步

请小伙伴们先参考官方例子，熟悉里面参数具体含义

代码示例：

option ={// 提示框组件tooltip:{// trigger 触发方式。  非轴图形，使用item的意思是放到数据对应图形上触发提示trigger:'item',// 格式化提示内容：// a 代表series系列图表名称  // b 代表series数据名称 data 里面的name    // c 代表series数据值 data 里面的value   // d代表  当前数据/总数据的比例formatter:"{a} <br/>{b} : {c} ({d}%)"},// 控制图表series:[{// 图表名称name:'点位统计',// 图表类型type:'pie',// 南丁格尔玫瑰图 有两个圆  内圆半径10%  外圆半径70%// 饼形图半径。 可以是像素。也可以是百分比（ 基于DOM容器大小）第一项是内半径，第二项是外半径（通过它可以实现饼形图大小）radius:['10%','70%'],// 图表中心位置 left 50%  top 50%  距离图表DOM容器center:['50%','50%'],// radius 半径模式，另外一种是 area 面积模式roseType:'radius',// 数据集 value 数据的值 name 数据的名称data:[{value:10,name:'rose1'},{value:5,name:'rose2'},{value:15,name:'rose3'},{value:25,name:'rose4'},{value:20,name:'rose5'},{value:35,name:'rose6'},{value:30,name:'rose7'},{value:40,name:'rose8'}]}]};

🏅 14.2.2 第二步安需求定制图形

需求1：颜色设置

color:['#006cff','#60cda0','#ed8884','#ff9f7f','#0096ff','#9fe6b8','#32c5e9','#1d9dff'],

需求2：修改饼形图大小 ( series对象)

radius:['10%','70%'],

需求3：把饼形图的显示模式改为半径模式

roseType:"radius",

需求4：数据使用更换（series对象里面 data对象）

{value:20,name:'云南'},{value:26,name:'北京'},{value:24,name:'山东'},{value:25,name:'河北'},{value:20,name:'江苏'},{value:25,name:'浙江'},{value:30,name:'四川'},{value:42,name:'湖北'}

需求5：字体略小些 10 px ( series对象里面设置 )饼图图形上的文本标签可以控制饼形图的文字的一些样式。 label 对象设置

series:[{name:"面积模式",type:"pie",radius:[30,110],center:["50%","50%"],roseType:"radius",// 文本标签控制饼形图文字的相关样式， 注意它是一个对象label:{fontSize:10},}]};

需求6：防止缩放的时候，引导线过长。引导线略短些 (series对象里面的 labelLine 对象设置 ) - 连接图表 6 px- 连接文字 8 px

// 文字调整+       label:{+          fontSize:10+},+// 引导线调整+        labelLine:{+// 连接扇形图线长+          length:6,+// 连接文字线长+          length2:8+}+}+],

需求6：浏览器缩放的时候，图表跟着自动适配。

// 监听浏览器缩放，图表对象调用缩放resize函数
window.addEventListener("resize",function(){
    myChart.resize();});

🏅 14.2.3 按需求定制后完整的代码

代码示例：

// 点位分布统计模块(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".pie"));// 2. 指定配置项和数据var option ={tooltip:{trigger:"item",formatter:"{a} <br/>{b} : {c} ({d}%)"},// 注意颜色写的位置color:["#006cff","#60cda0","#ed8884","#ff9f7f","#0096ff","#9fe6b8","#32c5e9","#1d9dff"],series:[{name:"点位统计",type:"pie",// 如果radius是百分比则必须加引号radius:["10%","70%"],center:["50%","50%"],roseType:"radius",data:[{value:20,name:"云南"},{value:26,name:"北京"},{value:24,name:"山东"},{value:25,name:"河北"},{value:20,name:"江苏"},{value:25,name:"浙江"},{value:30,name:"四川"},{value:42,name:"湖北"}],// 修饰饼形图文字相关的样式 label对象label:{fontSize:10},// 修饰引导线样式labelLine:{// 连接到图形的线长度length:6,// 连接到文字的线长度length2:8}}]};// 3. 配置项和数据给我们的实例化对象
  myChart.setOption(option);// 4. 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize",function(){// 让我们的图表调用 resize这个方法
    myChart.resize();});})();

🥇 十五、地图区域 (map) -预留布局

🥈 15.1 html 结构

代码示例：

<!-- 地图 --><div class="map"><h3><span class="icon-cube"></span>
          设备数据统计
        </h3><div class="chart"><div class="geo"></div></div></div>

🥈 15.2 CSS 样式

代码示例：

/* 地图  */.map {height:7.225rem;
  margin-bottom:0.25rem;display: flex;
  flex-direction: column;}.map h3 {
  line-height:1;padding:0.2rem 0;margin:0;
  font-size:0.25rem;color: #fff;
  font-weight:400;}.map .icon-cube {color: #68d8fe;}.map .chart {flex:1;
  background-color:rgba(255,255,255,0.05);}.map .geo {width:100%;height:100%;}

注意第二列（column) 有个外边距（上面 32px 左右 20px 下是 0）

.viewport .column:nth-child(2){flex: 4;margin: .4rem .25rem 0;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗

🥇 十六、用户统计 (users) -布局

🥈 16.1 html结构

<!-- 用户 --><div class="users panel"><div class="inner"><h3>全国用户总量统计</h3><div class="chart"><div class="bar"></div><div class="data"><div class="item"><h4>120,899</h4><span><i class="icon-dot" style="color: #ed3f35"></i>
                  用户总量
                </span></div><div class="item"><h4>248</h4><span><i class="icon-dot" style="color: #eacf19"></i>
                  本月新增
                </span></div></div></div></div></div>

🥈 16.2 CSS样式

/* 用户模块 */.users {height:4.25rem;display: flex;}.users .chart {display: flex;
  margin-top:.3rem;}.users .bar {width:7.35rem;height: 3rem;}.users .data {display: flex;
  flex-direction: column;
  justify-content: space-between;width:2.1rem;padding:.45rem .375rem;
  box-sizing: border-box;
  background-image:url(../images/rect.png);
  background-size: cover;}.users h4 {
  margin-bottom:.15rem;
  font-size:.35rem;color: #fff;}.users span {display: block;color: #4c9bfd;
  font-size:0.2rem;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！❗❗❗

🥇 十七、用户统计 (users) -柱状图

🥈 17.1 实现步骤

从官方示例中找到最接近项目需求的例子，适当修改, 引入到HTML页面中
按照产品需求，来定制图表。

🏅 17.1.1 参考官方案例 + 分析

(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".bar"));// 2. 指定配置和数据var option ={// 工具提示tooltip:{// 触发类型  经过轴触发axis  经过轴触发itemtrigger:'axis',// 轴触发提示才有效axisPointer:{// 默认为直线，可选为：'line' 线效果 | 'shadow' 阴影效果       type:'shadow'}},// 图表边界控制grid:{// 距离 上右下左 的距离left:'3%',right:'4%',bottom:'3%',// 是否包含文本containLabel:true},// 控制x轴xAxis:[{// 使用类目，必须有data属性type:'category',// 使用 data 中的数据设为刻度文字data:['Mon','Tue','Wed','Thu','Fri','Sat','Sun'],// 刻度设置axisTick:{// true意思：图形在刻度中间// false意思：图形在刻度之间alignWithLabel:true}}],// 控制y轴yAxis:[{// 使用数据的值设为刻度文字type:'value'}],// 控制x轴series:[{// 图表数据名称name:'用户统计',// 图表类型type:'bar',// 柱子宽度barWidth:'60%',// 数据data:[10,52,200,334,390,330,220]}]};// 3. 把配置给实例对象
  myChart.setOption(option);})();

🏅 17.1.2 按照需求修改

需求1：修改柱子的颜色

// 修改线性渐变色方式 1color:newecharts.graphic.LinearGradient(// (x1,y2) 点到点 (x2,y2) 之间进行渐变0,0,0,1,[{offset:0,color:'#00fffb'},// 0 起始颜色{offset:1,color:'#0061ce'}// 1 结束颜色]),// 修改线性渐变色方式 2color:{type:'linear',x:0,y:0,x2:0,y2:1,colorStops:[{offset:0,color:'red'// 0% 处的颜色},{offset:1,color:'blue'// 100% 处的颜色}],globalCoord:false// 缺省为 false},

需求2：提示框组件放到柱子上触发，没有阴影等效果

//提示框组件tooltip:{trigger:'item',// axisPointer: {            // 坐标轴指示器，坐标轴触发有效  这个模块我们此时不需要删掉即可// type: 'shadow'        // 默认为直线，可选为：'line' | 'shadow'// }},

需求3：修改柱形图表大小，以及相关网格。 - 饼形图修改图表大小是通过 series 对象里面的 radius- 柱形图修改图标大小是通过 series 对象里面的 grid 对象 left right 等- 显示网格 show: true，网格颜色是 borderColor

// 直角坐标系内绘图网格（区域）grid:{top:'3%',right:'3%',bottom:'3%',left:'0%',//  图表位置紧贴画布边缘是否显示刻度以及label文字 防止坐标轴标签溢出跟grid 区域有关系containLabel:true,// 是否显示直角坐标系网格show:true,//grid 四条边框的颜色borderColor:'rgba(0, 240, 255, 0.3)'},

需求4： X 轴调整 - 柱子在刻度之间- 剔除刻度不显示- 刻度标签文字颜色 #4c9bfd 通过 axisLabel 对象设置- 修改x轴线的颜色 axisLine 里面的 lineStyle

// 控制x轴xAxis:[{// 使用类目，必须有data属性type:'category',// 使用 data 中的数据设为刻度文字data:['Mon','Tue','Wed','Thu','Fri','Sat','Sun'],// 刻度设置axisTick:{// true意思：图形和刻度居中中间// false意思：图形在刻度之间alignWithLabel:false,// 不显示刻度show:false},// x坐标轴文字标签样式设置axisLabel:{color:'#4c9bfd'},// x坐标轴颜色设置axisLine:{lineStyle:{color:'rgba(0, 240, 255, 0.3)',// width:8,  x轴线的粗细// opcity: 0,   如果不想显示x轴线 则改为 0}}}

需求5： Y 轴调整 - 剔除刻度不显示- Y轴文字颜色 #4c9bfd 通过 axisLabel 对象设置- Y轴分割线颜色 splitLine 对象里面 lineStyle 对象设置

// 控制y轴yAxis:[{// 使用类目，必须有data属性type:'category',// 使用 data 中的数据设为刻度文字data:['Mon','Tue','Wed','Thu','Fri','Sat','Sun'],// 刻度设置axisTick:{// 不显示刻度show:false},// y坐标轴文字标签样式设置axisLabel:{color:'#4c9bfd'},// y坐标轴颜色设置axisLine:{lineStyle:{color:'rgba(0, 240, 255, 0.3)',// width:8,  x轴线的粗细// opcity: 0,   如果不想显示x轴线 则改为 0}},// y轴 分割线的样式 splitLine:{lineStyle:{color:'rgba(0, 240, 255, 0.3)'}}],

需求6：调整数据，与省略图形定制

// seriesdata:[2100,1900,1700,1560,1400,1200,1200,1200,900,750,600,480,240]

// xAxisdata:['上海','广州','北京','深圳','合肥','','......','','杭州','厦门','济南','成都','重庆']

省略图形- 经过图形才显示提示，且省略的柱子不需要提示- 图形单独设置颜色

// 中间省略的数据  准备三项var item ={name:'',value:1200,// 柱子颜色itemStyle:{color:'#254065'},// 鼠标经过柱子颜色emphasis:{itemStyle:{color:'#254065'}},// 工具提示隐藏tooltip:{extraCssText:'opacity:0'},}

// series配置data选项在中使用data:[2100,1900,1700,1560,1400,item,item,item,900,750,600,480,240],

// 4. 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize",function(){// 让我们的图表调用 resize这个方法
    myChart.resize();});

📣注意：监听windows窗口变化的事件resize和调用resize() 方法实现图标根据浏览器等比例缩放效果很重要哦，请牢记；❗❗❗

🥇 十八、订单区域（order）-布局

🥈 18.1 html 结构

代码示例：

<!-- 订单 --><div class="order panel"><div class="inner"><!-- 筛选 --><div class="filter"><a href="javascript:;"class="active">365天</a><a href="javascript:;">90天</a><a href="javascript:;">30天</a><a href="javascript:;">24小时</a></div><!-- 数据 --><div class="data"><div class="item"><h4>20,301,987</h4><span><i class="icon-dot" style="color: #ed3f35;"></i>
                订单量
              </span></div><div class="item"><h4>99834</h4><span><i class="icon-dot" style="color: #eacf19;"></i>销售额(万元)</span></div></div></div></div>

🥈 18.2 CSS 样式

代码示例：

/* 订单 */.order {height:1.875rem;}.order .filter {display: flex;}.order .filter a {display: block;height:0.225rem;
  line-height:1;padding:00.225rem;color: #1950c4;
  font-size:0.225rem;
  border-right:0.025rem solid #00f2f1;}.order .filter a:first-child {
  padding-left:0;}.order .filter a:last-child {
  border-right: none;}.order .filter a.active {color: #fff;
  font-size:0.25rem;}.order .data {display: flex;
  margin-top:0.25rem;}.order .item {width:50%;}.order h4 {
  font-size:0.35rem;color: #fff;
  margin-bottom:0.125rem;}.order span {display: block;color: #4c9bfd;
  font-size:0.2rem;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！

🥇 十九、订单区域（order）-效果

代码示例：

// 订单功能(function(){// 1. 准备数据var data ={day365:{orders:'20,301,987',amount:'99834'},day90:{orders:'301,987',amount:'9834'},day30:{orders:'1,987',amount:'3834'},day1:{orders:'987',amount:'834'}}// 获取显示 订单数量 容器var $h4Orders =$('.order h4:eq(0)')// 获取显示 金额数量 容器var $h4Amount =$('.order h4:eq(1)')$('.order').on('click','.filter a',function(){// 2. 点击切换激活样式$(this).addClass('active').siblings().removeClass('active')// 3. 点击切换数据var currdata = data[this.dataset.key]
    $h4Orders.html(currdata.orders)
    $h4Amount.html(currdata.amount)})// 4. 开启定时器切换数据var index =0var $allTab =$('.order .filter a')setInterval(function(){
    index ++if(index >=4) index =0
    $allTab.eq(index).click()},5000)})();

🥇 二十、销售统计( sales )-布局

🥈 20.1 html 结构

代码示例：

<!-- 销售额 --><div class="sales panel"><div class="inner"><div class="caption"><h3>销售额统计</h3><a href="javascript:;"class="active">年</a><a href="javascript:;">季</a><a href="javascript:;">月</a><a href="javascript:;">周</a></div><div class="chart"><div class="label">单位:万</div><div class="line"></div></div></div></div>

🥈 20.2 CSS 样式

代码示例：

/* 销售区域 */.sales {height:3.1rem;}.sales .caption {display: flex;
  line-height:1;}.sales h3 {height:0.225rem;
  padding-right:0.225rem;
  border-right:0.025rem solid #00f2f1;}.sales a {padding:0.05rem;
  font-size:0.2rem;margin:-0.0375rem 000.2625rem;
  border-radius:0.0375rem;color: #0bace6;}.sales a.active {
  background-color: #4c9bfd;color: #fff;}.sales .inner {display: flex;
  flex-direction: column;}.sales .chart {flex:1;
  padding-top:0.1875rem;position: relative;}.sales .label {position: absolute;left:0.525rem;top:0.225rem;color: #4996f5;
  font-size:0.175rem;}.sales .line {width:100%;height:100%;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！

🥇 二十一、销售统计( sales )-线形图

实现步骤：

寻找官方的类似示例，给予分析, 引入到HTML页面中
按照需求来定制它。代码示例：

🥈 21.1 第一步

官方参考示例

// 销售统计模块(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".line"));// 2. 指定配置和数据var option ={tooltip:{trigger:"axis"},legend:{data:["邮件营销","联盟广告"]},grid:{left:"3%",right:"4%",bottom:"3%",containLabel:true},xAxis:{type:"category",boundaryGap:false,data:["周一","周二"]},yAxis:{type:"value"},series:[{name:"邮件营销",type:"line",stack:"总量",data:[120,132,101,134,90,230,210]},{name:"联盟广告",type:"line",stack:"总量",data:[220,182,191,234,290,330,310]}]};// 3. 把配置和数据给实例对象
  myChart.setOption(option);})();

🥈 21.2第二步

根据需求定制图表，需求如下：

需求1：修改折线图大小，显示边框设置颜色：#012f4a，并且显示刻度标签。

// 设置网格样式grid:{top:'20%',left:'3%',right:'4%',bottom:'3%',show:true,// 显示边框borderColor:'#012f4a',// 边框颜色containLabel:true// 包含刻度文字在内},

需求2：修改图例组件中的文字颜色 #4c9bfd，距离右侧 right 为 10%

// 图例组件legend:{textStyle:{color:'#4c9bfd'// 图例文字颜色},right:'10%'// 距离右边10%},

需求3： x轴相关配置 - 刻度去除- x轴刻度标签字体颜色：#4c9bfd- 剔除坐标轴线颜色（将来使用Y轴分割线)- 轴两端是不需要内间距 boundaryGap

    xAxis: {
      type: 'category',
      data: ["周一", "周二"],
      axisTick: {
         show: false // 去除刻度线
       },
       axisLabel: {
         color: '#4c9bfd' // 文本颜色
       },
       axisLine: {
         show: false // 去除轴线
       },
       boundaryGap: false  // 去除轴内间距
    },

需求4： y轴的定制 - 刻度去除- 字体颜色：#4c9bfd- 分割线颜色：#012f4a

yAxis:{type:'value',axisTick:{show:false// 去除刻度},axisLabel:{color:'#4c9bfd'// 文字颜色},splitLine:{lineStyle:{color:'#012f4a'// 分割线颜色}}},

需求5：两条线形图定制 - 颜色分别：#00f2f1 #ed3f35- 把折线修饰为圆滑 series 数据中添加 smooth 为 true

color:['#00f2f1','#ed3f35'],series:[{name:'预期销售额',data:[820,932,901,934,1290,1330,1320],type:'line',// 折线修饰为圆滑smooth:true,},{name:'实际销售额',data:[100,331,200,123,233,543,400],type:'line',smooth:true,}]

需求6：配置数据

// x轴的文字xAxis:{type:'category',data:['1月','2月','3月','4月','5月','6月','7月','8月','9月','10月','11月','12月'],

// 图标数据series:[{name:'预期销售额',data:[24,40,101,134,90,230,210,230,120,230,210,120],type:'line',smooth:true},{name:'实际销售额',data:[40,64,191,324,290,330,310,213,180,200,180,79],type:'line',smooth:true}}]

📣注意：现在给的是年份数据，还需要切换效果，切换效果请阅读二十二章。

🥇 二十二、销售统计( sales )-切换效果

实现步骤：

1. 准备切换需要依赖的数据 4组
1. 绑定点击事件- 切换激活 tab 的样式- 切换图表依赖的数据（重新渲染图表）
1. 开启定时器，进行切换，鼠标经过sales停止定时器，离开开启定时器

🥈 22.1 第一步

准备数据，使用数据

var data ={year:[[24,40,101,134,90,230,210,230,120,230,210,120],[40,64,191,324,290,330,310,213,180,200,180,79]],quarter:[[23,75,12,97,21,67,98,21,43,64,76,38],[43,31,65,23,78,21,82,64,43,60,19,34]],month:[[34,87,32,76,98,12,32,87,39,36,29,36],[56,43,98,21,56,87,43,12,43,54,12,98]],week:[[43,73,62,54,91,54,84,43,86,43,54,53],[32,54,34,87,32,45,62,68,93,54,54,24]]}series:[{name:'预期销售额',data: data.year[0],type:'line',smooth:true,itemStyle:{color:'#00f2f1'}},{name:'实际销售额',data: data.year[1],type:'line',smooth:true,itemStyle:{color:'#ed3f35'}}]

🥈 22.2 第二步(实现点击切换效果)

// 切换$('.sales').on('click','.caption a',function(){// 样式$(this).addClass('active').siblings().removeClass('active')// currData 当前对应的数据  // this.dataset.type 标签上的data-type属性值，对应data中的属性                  var currData = data[this.dataset.type]// 修改图表1的数据
    option.series[0].data = currData[0]// 修改图表2的数据
    option.series[1].data = currData[1]// 重新设置数据  让图标重新渲染
    myChart.setOption(option)})

🥈 22.3 第三步(tab栏自动切换效果)

开启定时器每隔3s，自动让a触发点击事件即可
鼠标经过sales，关闭定时器，离开开启定时器

代码示例：

varas=$(".sales .caption a");var index =0;var timer =setInterval(function(){
    index++;if(index >=4) index =0;as.eq(index).click();},1000);// 鼠标经过sales，关闭定时器，离开开启定时器$(".sales").hover(function(){clearInterval(timer);},function(){clearInterval(timer);
      timer =setInterval(function(){
        index++;if(index >=4) index =0;as.eq(index).click();},1000);});

自动缩放效果：

// 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize",function(){// 让我们的图表调用 resize这个方法
    myChart.resize();});

🥇 二十三、渠道区域&销售进度-布局

🥈 23.1 html 结构

代码示例：

<!-- 渠道 季度 --><div class="wrap"><div class="channel panel"><div class="inner"><h3>渠道分布</h3><div class="data"><div class="radar"></div></div></div></div><div class="quarter panel"><div class="inner"><h3>一季度销售进度</h3><div class="chart"><div class="box"><div class="gauge"></div><div class="label">75<small>%</small></div></div><div class="data"><div class="item"><h4>1,321</h4><span><i class="icon-dot" style="color: #6acca3"></i>销售额(万元)</span></div><div class="item"><h4>150%</h4><span><i class="icon-dot" style="color: #ed3f35"></i>
                      同比增长
                    </span></div></div></div></div></div></div>

🥈 23.2 CSS 样式

代码示例：

/* 渠道区块 */.wrap {display: flex;}.channel,.quarter {flex:1;height:2.9rem;}.channel {
  margin-right:0.25rem;}.channel .data {overflow: hidden;}.channel .data .radar {height:2.1rem;width:100%;
  background-color: pink;}.channel h4 {color: #fff;
  font-size:0.4rem;
  margin-bottom:0.0625rem;}.channel small {
  font-size:50%;}.channel span {display: block;color: #4c9bfd;
  font-size:0.175rem;}/* 季度区块 */.quarter .inner {display: flex;
  flex-direction: column;margin:0-0.075rem;}.quarter .chart {flex:1;
  padding-top:0.225rem;}.quarter .box {position: relative;}.quarter .label {transform:translate(-50%,-30%);color: #fff;
  font-size:0.375rem;position: absolute;left:50%;top:50%;}.quarter .label small {
  font-size:50%;}.quarter .gauge {height:1.05rem;}.quarter .data {display: flex;
  justify-content: space-between;}.quarter .item {width:50%;}.quarter h4 {color: #fff;
  font-size:0.3rem;
  margin-bottom:0.125rem;}.quarter span {display: block;width:100%;
  white-space: nowrap;
  text-overflow: ellipsis;overflow: hidden;color: #4c9bfd;
  font-size:0.175rem;}

📣注意：小伙伴们时间充裕的话一定要手动敲出html和css样式哦！

🥇 二十四、渠道分布(channel)-雷达图

实现步骤：

寻找官方的类似示例，给予分析，并引入到HTML页面中
按照需求来定制它

🥈 24.1 第一步

代码示例：

(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".radar"));// 2.指定配置var dataBJ =[[55,9,56,0.46,18,6,1]];var lineStyle ={normal:{width:1,opacity:0.5}};var option ={backgroundColor:"#161627",radar:{indicator:[{name:"AQI",max:300},{name:"PM2.5",max:250},{name:"PM10",max:300},{name:"CO",max:5},{name:"NO2",max:200},{name:"SO2",max:100}],shape:"circle",splitNumber:5,name:{textStyle:{color:"rgb(238, 197, 102)"}},splitLine:{lineStyle:{color:["rgba(238, 197, 102, 0.1)","rgba(238, 197, 102, 0.2)","rgba(238, 197, 102, 0.4)","rgba(238, 197, 102, 0.6)","rgba(238, 197, 102, 0.8)","rgba(238, 197, 102, 1)"].reverse()}},splitArea:{show:false},axisLine:{lineStyle:{color:"rgba(238, 197, 102, 0.5)"}}},series:[{name:"北京",type:"radar",lineStyle: lineStyle,data: dataBJ,symbol:"none",itemStyle:{color:"#F9713C"},areaStyle:{opacity:0.1}}]};// 3.把配置和数据给对象
  myChart.setOption(option);})();

🥈 24.2 第二步(按照需求定制)

按照需求来定制它：

需求1：去掉背景颜色，调整雷达图大小 65%

radar:{center:['50%','50%'],// 外半径占据容器大小radius:'65%',}

需求2：指示器轴的分割段数为4条（4个圆圈）

radar:{center:['50%','50%'],// 外半径占据容器大小radius:'65%',// 指示器轴的分割段数splitNumber:4,}

需求3：雷达图分割线设为白色半透明 0.5

// 坐标轴在 grid 区域中的分隔线（圆圈）splitLine:{lineStyle:{color:'rgba(255, 255, 255, 0.5)',// width: 2,// type: 'dashed'}},

需求4：雷达图坐标轴轴线相关设置(竖线) axisLine

// 坐标轴轴线相关设置(竖线)axisLineaxisLine:{show:true,lineStyle:{color:'rgba(255, 255, 255, 0.5)'// width: 1,// type: 'solid'}},

需求5：修饰雷达图文字颜色为 #4c9bfd

name:{// 修饰雷达图文本颜色textStyle:{color:'#4c9bfd'}},

需求6：修饰区域填充样式 series 对象

区域填充的背景颜色设置为： rgba(238, 197, 102, 0.6)

areaStyle:{color:'rgba(238, 197, 102, 0.6)',},

区域填充的线条颜色为白色

// 线条样式lineStyle:{normal:{color:'#fff',// width: 1}},

需求7：标记的图形(拐点）设置注意 series 里面设置

用圆点显示，拐点的大小设置为 5
小圆点设置为白色
在小圆点上显示相关数据，颜色设置为白色，10像素

// symbol 标记的样式(拐点），还可以取值'rect' 方块 ,'arrow' 三角等symbol:'circle',// 拐点的大小  symbolSize:5,// 小圆点（拐点）设置为白色itemStyle:{color:'#fff'},// 在圆点上显示相关数据label:{show:true,color:'#fff',fontSize:10},

需求8：鼠标经过显示提示框组件

tooltip:{show:true,// 控制提示框组件的显示位置position:['60%','10%'],},

需求9：更换数据

// 雷达图的指示器 内部填充数据indicator:[{name:'机场',max:100},{name:'商场',max:100},{name:'火车站',max:100},{name:'汽车站',max:100},{name:'地铁',max:100}],

data:[[90,19,56,11,34]],

🥈 24.3 定制后的完整代码

// 销售渠道模块 雷达图(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".radar"));// 2.指定配置var option ={tooltip:{show:true,// 控制提示框组件的显示位置position:["60%","10%"]},radar:{indicator:[{name:"机场",max:100},{name:"商场",max:100},{name:"火车站",max:100},{name:"汽车站",max:100},{name:"地铁",max:100}],// 修改雷达图的大小radius:"65%",shape:"circle",// 分割的圆圈个数splitNumber:4,name:{// 修饰雷达图文字的颜色textStyle:{color:"#4c9bfd"}},// 分割的圆圈线条的样式splitLine:{lineStyle:{color:"rgba(255,255,255, 0.5)"}},splitArea:{show:false},// 坐标轴的线修改为白色半透明axisLine:{lineStyle:{color:"rgba(255, 255, 255, 0.5)"}}},series:[{name:"北京",type:"radar",// 填充区域的线条颜色lineStyle:{normal:{color:"#fff",width:1,opacity:0.5}},data:[[90,19,56,11,34]],// 设置图形标记 （拐点）symbol:"circle",// 这个是设置小圆点大小symbolSize:5,// 设置小圆点颜色itemStyle:{color:"#fff"},// 让小圆点显示数据label:{show:true,fontSize:10},// 修饰我们区域填充的背景颜色areaStyle:{color:"rgba(238, 197, 102, 0.6)"}}]};// 3.把配置和数据给对象
  myChart.setOption(option);// 当我们浏览器缩放的时候，图表也等比例缩放
  window.addEventListener("resize",function(){// 让我们的图表调用 resize这个方法
    myChart.resize();});})();

📣注意：小伙伴们一定不要忘记写立即执行函数，避免多个函数里变量的冲突！，而且立即执行函数和立即执行函数之间一定要加分号哦❗❗❗

🥇 二十五、销售进度 (quarter) -饼状图

实现步骤：

寻找官方的类似示例，给予分析,引入到HTML页面中
按照需求来定制它。

🥈 25.1 第一步

代码示例：

// 销售模块 饼形图 半圆形 设置方式(function(){// 1. 实例化对象var myChart = echarts.init(document.querySelector(".gauge"));// 2. 指定数据和配置var option ={series:[{name:"销售进度",type:"pie",radius:["50%","70%"],//是否启用防止标签重叠策略// avoidLabelOverlap: false,labelLine:{normal:{show:false}},data:[{value:100},{value:100},{value:200}]}]};// 3. 把数据和配置给实例对象
  myChart.setOption(option);})();

🥈 25.2 第二步(根据需求进行定制)

需求1：改成半圆，图表大一些，让

50%

文字在中心。

var option ={series:[{type:'pie',// 放大图形radius:['130%','150%'],// 移动下位置  套住50%文字center:['48%','80%'],label:{normal:{show:false}},// 起始角度，支持范围[0, 360]startAngle:180,data:[{value:100},// 不需要名称{value:100,},// 不需要名称{value:200,itemStyle:{color:'transparent'}}// 透明隐藏第三块区域]}]}

需求2：鼠标经过无需变大，修改第一段颜色渐变#00c9e0->#005fc1，修改第二段颜色#12274d。

// 鼠标经过不变大hoverOffset:0,data:[{value:100,itemStyle:{// 颜色渐变#00c9e0->#005fc1color:newecharts.graphic.LinearGradient(// (x1,y2) 点到点 (x2,y2) 之间进行渐变0,0,0,1,[{offset:0,color:"#00c9e0"},// 0 起始颜色{offset:1,color:"#005fc1"}// 1 结束颜色])}},{value:100,itemStyle:{color:'#12274d'}},// 颜色#12274d

📣注意：小伙伴们一定不要忘记写立即执行函数，避免多个函数里变量的冲突！，而且立即执行函数和立即执行函数之间一定要加分号哦❗❗❗

🥇 二十六、热销排行（top）-布局

🥈 26.1 html结构

代码示例：

<!-- 排行榜 --><div class="top panel"><div class="inner"><div class="all"><h3>全国热榜</h3><ul><li><i class="icon-cup1" style="color: #d93f36;"></i>
                可爱多
              </li><li><i class="icon-cup2" style="color: #68d8fe;"></i>
                娃哈啥
              </li><li><i class="icon-cup3" style="color: #4c9bfd;"></i>
                喜之郎
              </li></ul></div><div class="province"><h3>各省热销 <i class="date">// 近30日 //</i></h3><div class="data"><ul class="sup"><li><span>北京</span><span>25,179<s class="icon-up"></s></span></li><li><span>河北</span><span>23,252<s class="icon-down"></s></span></li><li><span>上海</span><span>20,760<s class="icon-up"></s></span></li><li><span>江苏</span><span>23,252<s class="icon-down"></s></span></li><li><span>山东</span><span>20,760<s class="icon-up"></s></span></li></ul><ul class="sub"><!--<li><span></span><span><s class="icon-up"></s></span></li>--></ul></div></div></div></div>

🥈 26.2 CSS样式

代码示例：

/* 排行榜 */.top {height:3.5rem;}.top .inner {display: flex;}.top .all {display: flex;
  flex-direction: column;width:2.1rem;color: #4c9bfd;
  font-size:0.175rem;
  vertical-align: middle;}.top .all ul {
  padding-left:0.15rem;
  margin-top:0.15rem;flex:1;display: flex;
  flex-direction: column;
  justify-content: space-around;}.top .all li {overflow: hidden;}.top .all [class^="icon-"]{
  font-size:0.45rem;
  vertical-align: middle;
  margin-right:0.15rem;}.top .province {flex:1;display: flex;
  flex-direction: column;color: #fff;}.top .province i {padding:00.15rem;
  margin-top:0.0625rem;float: right;
  font-style: normal;
  font-size:0.175rem;color: #0bace6;}.top .province s {display: inline-block;transform:scale(0.8);
  text-decoration: none;}.top .province .icon-up {color: #dc3c33;}.top .province .icon-down {color: #36be90;}.top .province .data {flex:1;display: flex;
  margin-top:0.175rem;}.top .province ul {flex:1;
  line-height:1;
  margin-bottom:0.175rem;}.top .province ul li {display: flex;
  justify-content: space-between;}.top .province ul span {display: block;overflow: hidden;
  white-space: nowrap;
  text-overflow: ellipsis;}.top .province ul.sup {
  font-size:0.175rem;}.top .province ul.sup li {color: #4995f4;padding:0.15rem;}.top .province ul.sup li.active {color: #a3c6f2;
  background-color:rgba(10,67,188,0.2);}.top .province ul.sub {display: flex;
  flex-direction: column;
  justify-content: space-around;
  font-size:0.15rem;
  background-color:rgba(10,67,188,0.2);}.top .province ul.sub li {color: #52ffff;padding:0.125rem 0.175rem;}.clock {position: absolute;top:-0.45rem;right:0.5rem;
  font-size:0.25rem;color: #0bace6;}.clock i {
  margin-right: 5px;
  font-size:0.25rem;}
@media screen and(max-width: 1600px){.top span {transform:scale(0.9);}.top .province ul.sup li {padding:0.125rem 0.15rem;}.top .province ul.sub li {padding:0.0625rem 0.15rem;}.quarter span {transform:scale(0.9);}}

🥇 二十七、热销排行（top）-效果

实现思路：

准备后台返回的真实数据
利用数据渲染各省热销模块 sup 模块 (拼接html格式字符串，进行渲染)
当鼠标进入 tab 的时候 - 激活当前的tab样式，删除其他tab的样式- 渲染各省热销 sub 模块 (拼接html格式字符串，进行渲染)
默认激活第一个tab的效果
开启定时器，按依次切换

预备知识：

扩展知识：ES6模版字符

代码示例：

// 模版字符var star ={name:"刘德华",age:18};//   以前的写法 拼接的时候引号很容易出问题
console.log("我的名字是"+ star.name +"我的年龄是"+ star.age);//   ES6 模板字符写法
console.log(`我的名字是${star.name}我的年龄是${star.age}`);
console.log(`<span>${star.name}</span><span>${star.age}</span>`);

🥈 27.1 第一步

第一步：得到后台数据（实际开发中，这个数据通过ajax请求获得）

代码示例：

var hotData =[{city:'北京',// 城市sales:'25, 179',// 销售额flag:true,//  上升还是下降brands:[//  品牌种类数据{name:'可爱多',num:'9,086',flag:true},{name:'娃哈哈',num:'8,341',flag:true},{name:'喜之郎',num:'7,407',flag:false},{name:'八喜',num:'6,080',flag:false},{name:'小洋人',num:'6,724',flag:false},{name:'好多鱼',num:'2,170',flag:true},]},{city:'河北',sales:'23,252',flag:false,brands:[{name:'可爱多',num:'3,457',flag:false},{name:'娃哈哈',num:'2,124',flag:true},{name:'喜之郎',num:'8,907',flag:false},{name:'八喜',num:'6,080',flag:true},{name:'小洋人',num:'1,724',flag:false},{name:'好多鱼',num:'1,170',flag:false},]},{city:'上海',sales:'20,760',flag:true,brands:[{name:'可爱多',num:'2,345',flag:true},{name:'娃哈哈',num:'7,109',flag:true},{name:'喜之郎',num:'3,701',flag:false},{name:'八喜',num:'6,080',flag:false},{name:'小洋人',num:'2,724',flag:false},{name:'好多鱼',num:'2,998',flag:true},]},{city:'江苏',sales:'23,252',flag:false,brands:[{name:'可爱多',num:'2,156',flag:false},{name:'娃哈哈',num:'2,456',flag:true},{name:'喜之郎',num:'9,737',flag:true},{name:'八喜',num:'2,080',flag:true},{name:'小洋人',num:'8,724',flag:true},{name:'好多鱼',num:'1,770',flag:false},]},{city:'山东',sales:'20,760',flag:true,brands:[{name:'可爱多',num:'9,567',flag:true},{name:'娃哈哈',num:'2,345',flag:false},{name:'喜之郎',num:'9,037',flag:false},{name:'八喜',num:'1,080',flag:true},{name:'小洋人',num:'4,724',flag:false},{name:'好多鱼',num:'9,999',flag:true},]}]

🥈 27.2 第二步

第二步：根据数据渲染各省热销 sup 模块内容

删掉原先自带小li
遍历数据 $.each()
拼接字符串把数据渲染到 li 的span 里面
追加给 .sup 盒子

代码示例：

var supHTML ="";
  $.each(hotData,function(index, item){// console.log(item);
    supHTML +=`<li><span>${item.city}</span><span> ${item.sales} <s class=
    ${item.flag ?"icon-up":"icon-down"}></s></span></li>`;});$(".sup").html(supHTML);

🥈 27.3 第三步

第三步：当数据进入 tab 的时候

激活当前的tab样式，删除其他tab的样式
渲染各省热销 sub 模块 - 注意鼠标进入tab，只遍历当前索引号对应的城市对象里面的 brands- 拼接html格式字符串，进行渲染；- 激活当前的tab样式，删除其他tab的样式；
渲染各省热销 sub 模块 - 注意鼠标进入tab，只遍历当前索引号对应的城市对象里面的；brands- 拼接html格式字符串，进行渲染；

🥈 27.4 第四步

// 所有的LIvar $lis =$('.province .sup li')// 第一个默认激活
  $lis.eq(0).mouseenter()

🥈 27.5 第五步

定时器里面 mouseenter 冲突问题的解决方案；

定时器里面不加mousenter 事件，而是直接重新渲染数据就可以(执行鼠标经过事件里面的代码)

最好把渲染的代码封装到函数里面

var index =0;var timer =setInterval(function(){
    index++;if(index >=5) index =0;// lis.eq(index).mouseenter();render(lis.eq(index));},2000);$(".province .sup").hover(// 鼠标经过事件function(){clearInterval(timer);},// 鼠标离开事件function(){clearInterval(timer);
      timer =setInterval(function(){
        index++;if(index >=5) index =0;// lis.eq(index).mouseenter();render(lis.eq(index));},2000);});

🥇 二十八、Echarts-社区介绍

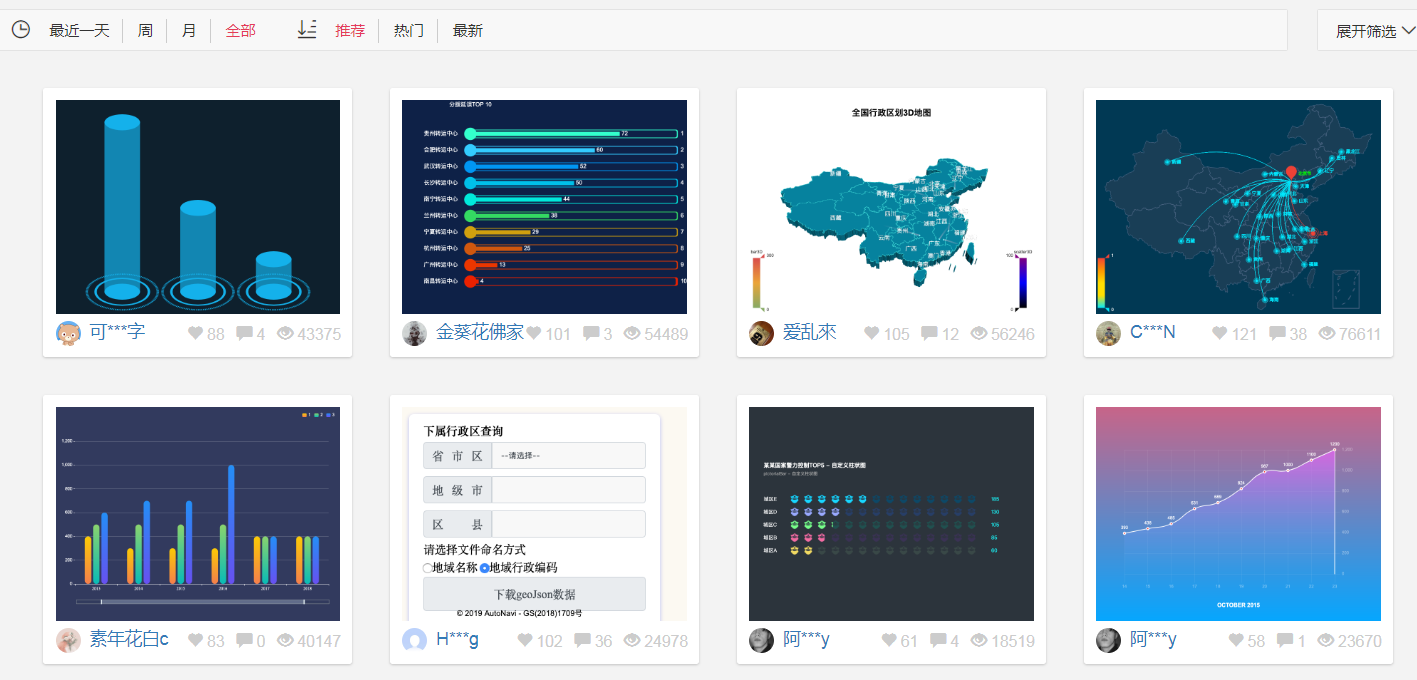

社区就是一些，活跃的echart使用者，交流和贡献定制好的图表的地方。
在这里插入图片描述
在这里可以找到一些基于echart的高度定制好的图表，相当于基于jquery开发的插件，这里是基于echarts开发的第三方的图表。

🥇 二十九、Echarts-map使用（扩展）

参考社区的例子：https://gallery.echartsjs.com/editor.html?c=x0-ExSkZDM (模拟飞机航线)

实现步骤：

第一需要下载china.js提供中国地图的js文件
第二个因为里面代码比较多，我们新建一个新的js文件 myMap.js 引入
使用社区提供的配置即可。

需要修改：

去掉图例组件和标题组件
去掉背景颜色
修改地图省份背景 #142957
地图放大通过 zoom 设置为1.2即可

代码示例：

geo:{map:'china',zoom:1.2,label:{emphasis:{show:false}},roam:false,itemStyle:{normal:{areaColor:'#142957',borderColor:'#0692a4'},emphasis:{areaColor:'#0b1c2d'}}},

📣注意：这个例子是扩展案例，小伙伴们以后可以多看看社区里面的案例哦❗❗❗

🥇 知识の总结

🥂(❁´◡`❁)您的点赞👍➕评论📝➕收藏⭐是作者创作的最大动力🤞

总结：实现一个需求，需要去推导，具备推导的能力需要练习，希望小伙伴们多加练习哦

🥇 推荐の内容

本期推荐内容为jQuery专栏哦！
jQuery-Day1
jQuery-Day2
jQuery-Day3

标签： javascript jquery 数据可视化

本文转载自: https://blog.csdn.net/qq_44588612/article/details/124319357
版权归原作者 前端小二哥 所有，如有侵权，请联系我们删除。
