通过Eclipse来生成UML类图

Eclipse生成UML图简单教程：

目录

第一种方法：下载UMLet

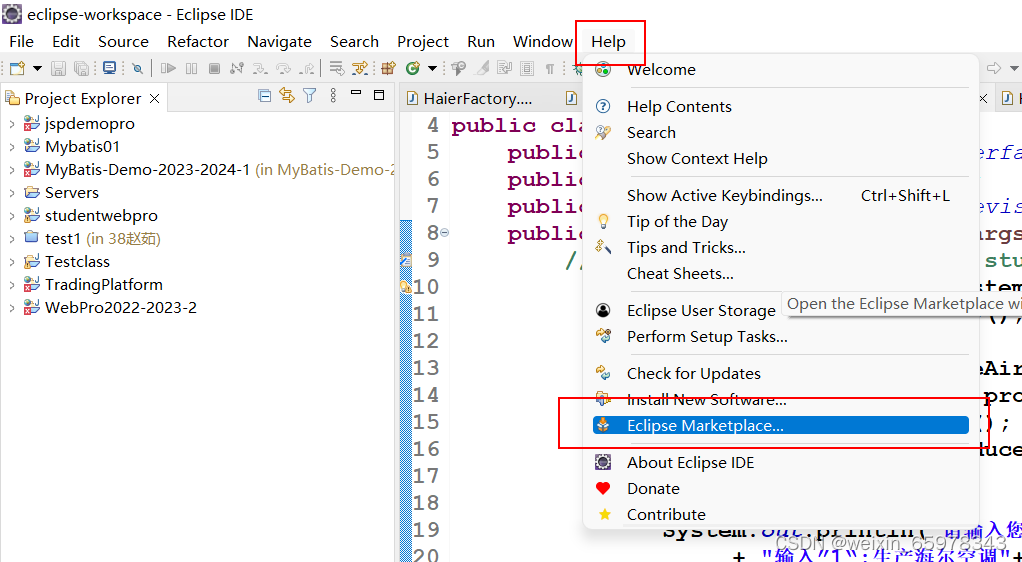

1.点击导航栏Help选择Eclipse Marketplace插件市场

2.搜索UML回车，找到UMLet点击install下载

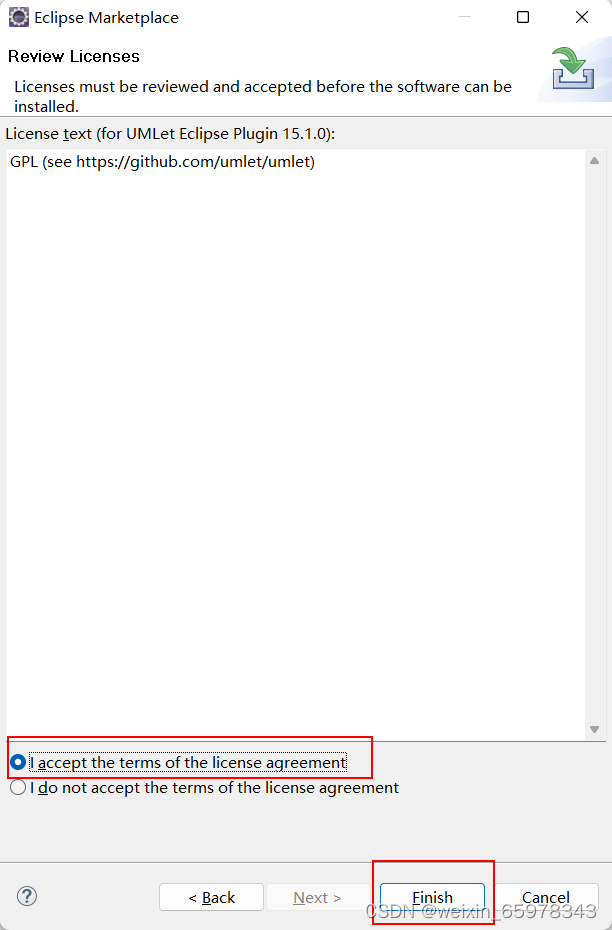

3.下载完成后，点击我同意条款，最后点击Finish按钮

4.重启Eclipse,选择想要生成UML图类(eg:HaierFactory)，选择包名右击new选择Other

5. 搜索UML，点击UMLet然后Next

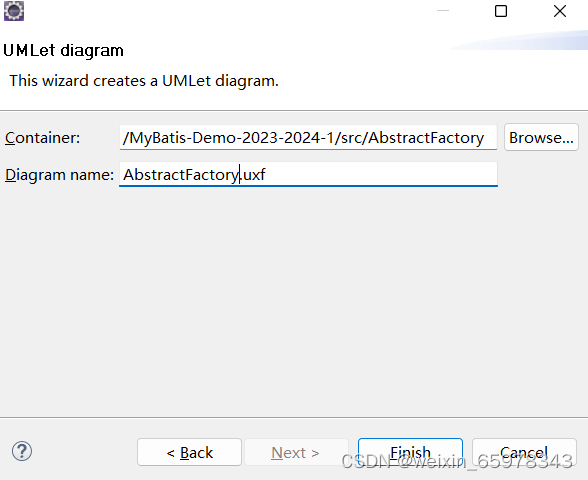

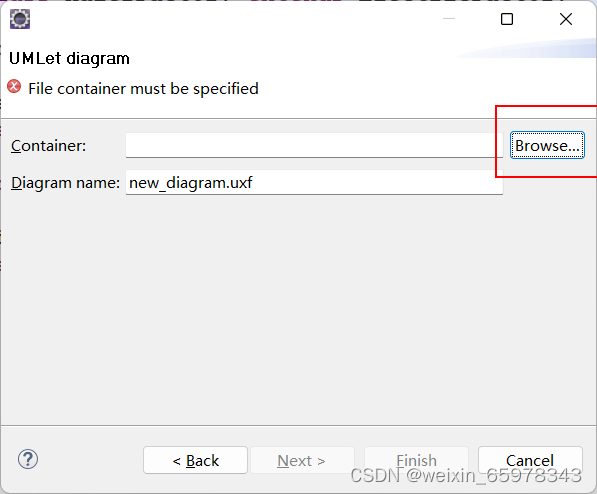

6. 选中刚才的包，可以修改这个文件名然后Finish

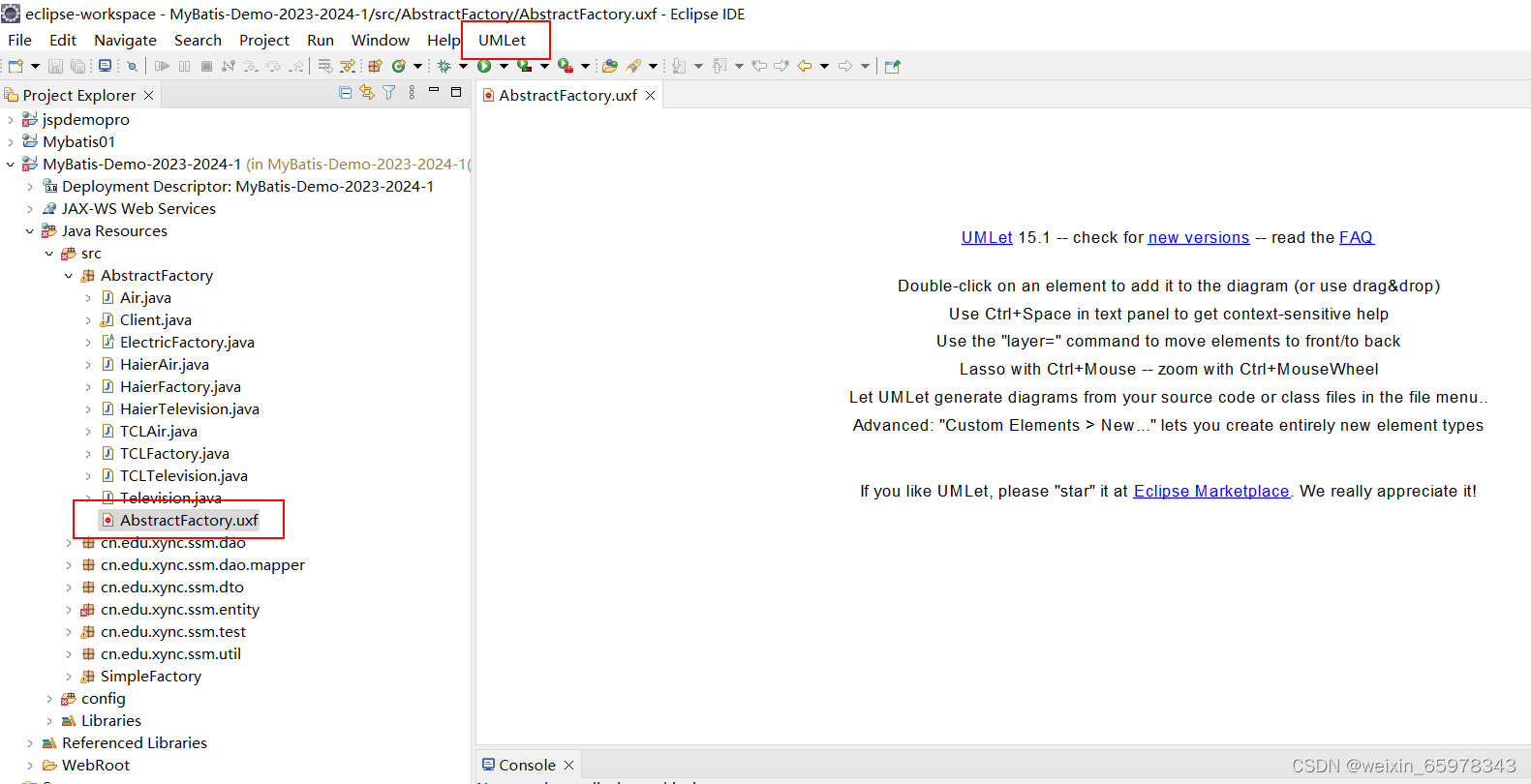

7. 打开这个.uxf文件,ctrl+s保存

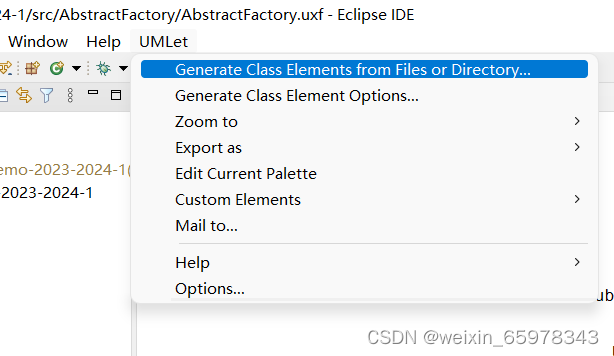

8. 点击导航栏出现的UMLet左击选择一个文件或者目录 生成类图

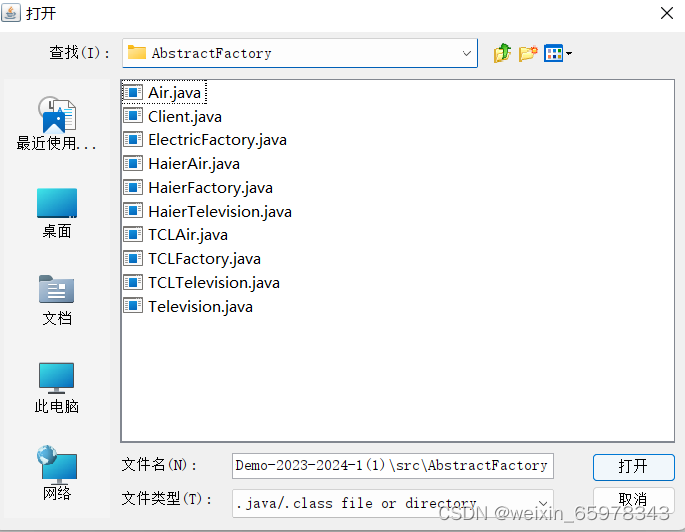

9. 找到需要生成UML类图的类(可多选)，选中打开

10. 现在就可以完成相关操作了(右边的线可以挪动)

                                                             图1.1 一个类类图

                                                            图1.2 右上角可更改

                                                         图1.3 多个类类图

第二种方法：在Eclipse中安装AmaterasUML插件

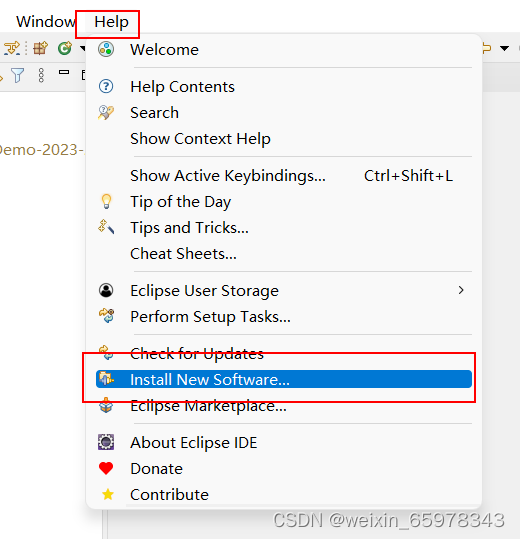

**1.导航栏点击Help,选择Install New Software安装新软件 **

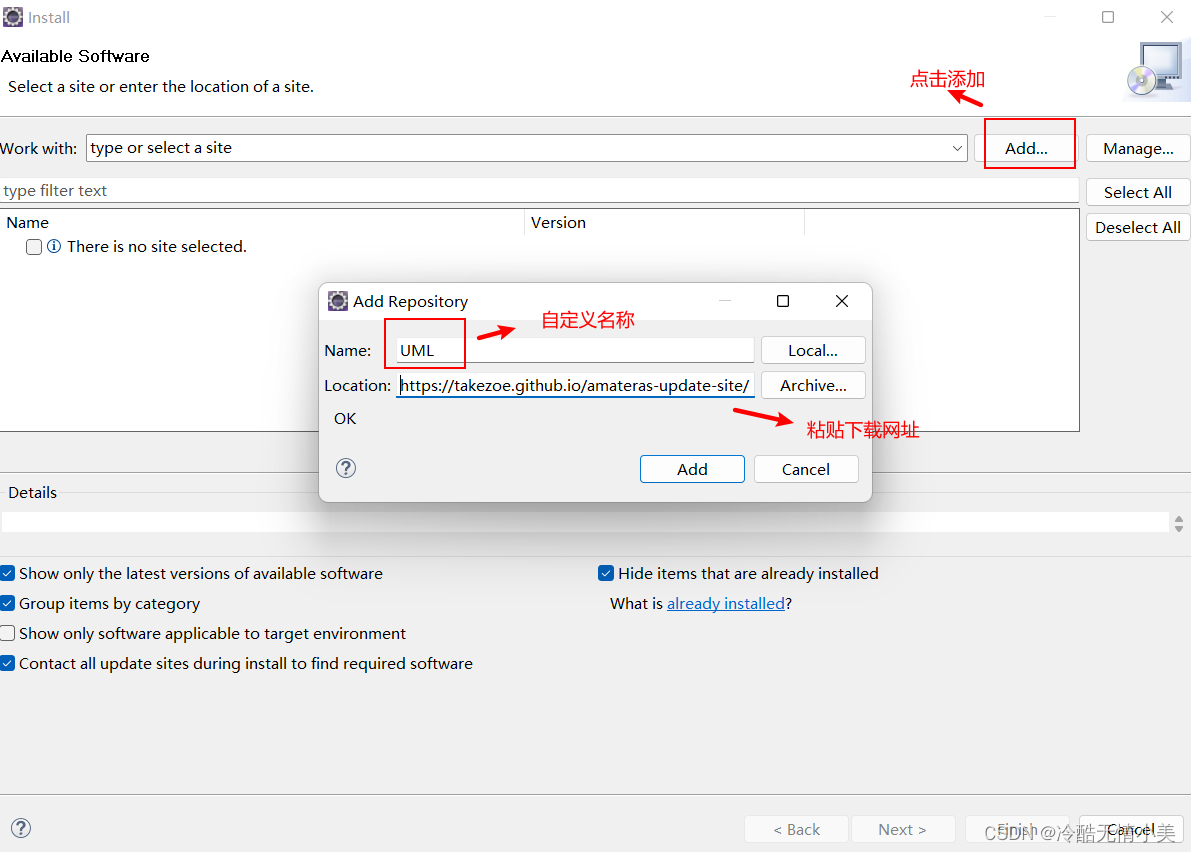

2.输网址：https://takezoe.github.io/amateras-update-site/，点击Add

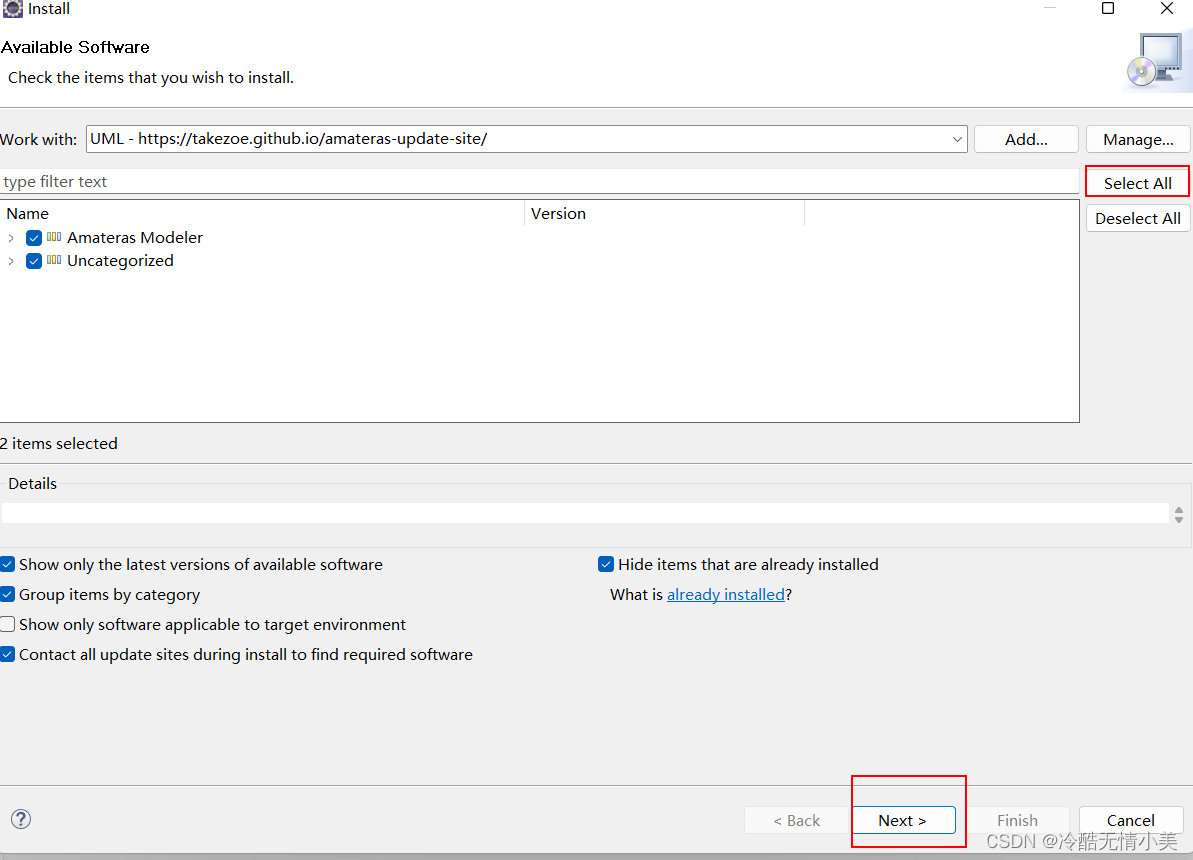

3. 点击SelectAll全选，一直点Next和接受

**注：下载失败的话，可能与网络环境有关，多试几次 **

第三种方法：下载和配置AmaterasUML插件

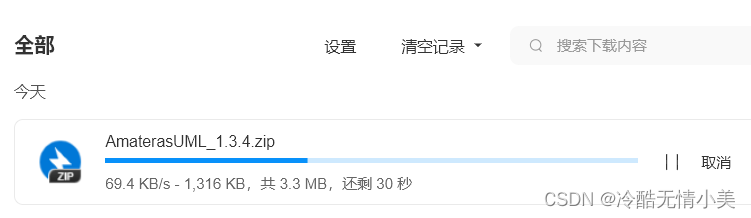

**1.jar包下载:http://jaist.dl.sourceforge.jp/amateras/56447/AmaterasUML_1.3.4.zip **

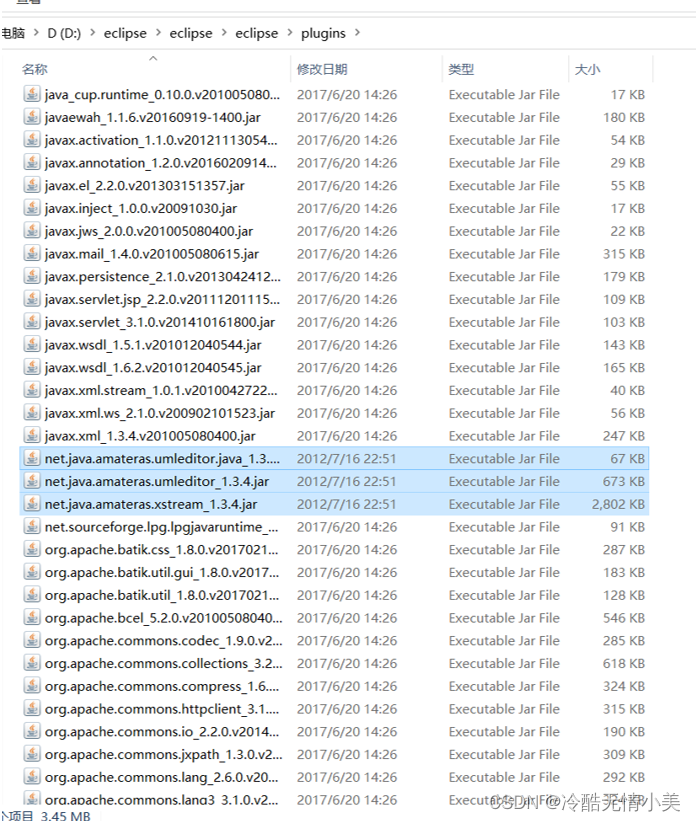

**2.将下载之后的jar包放在Eclipse的plugins里面 **

3. 重启Eclipse后正常使用

4.选择想要生成UML图类(eg:HaierFactory)，选择包名右击new选择Other

5.搜索并点击Class Diagram，Next

**6.直接将想生成的类拖入生成 **

** 自此，Eclipse自动生成UML类图的三种方法教程已结束！感谢支持**！
