前言
作为一款高效免费的抓包工具，wireshark可以捕获并描述网络数据包，其最大的优势就是免费、开源以及多平台支持，在GNU通用公共许可证的保障范围下，用户可以免费获取软件和代码，并拥有对其源码修改和定制的权利，如今其已是全球最广泛的网络数据包分析软件之一。接下来我就带大家用WireShark 实战：使用 WireShark 对常用协议抓包并分析原理
常用协议分析-ARP 协议
地址解析协议（英语：Address Resolution Protocol，缩写：ARP）是一个通过解析网络层地址来找寻数据链路层地址的网络传输协议，它在 IPv4 中极其重要。ARP 是通过网络地址来定位 MAC 地址。
开始抓包—过滤 arp
我们使用 nmap 来基于 ARP 协议进行扫描
┌──(root xuegod53)-[~]
└─# nmap -sn 192.168.1.1
我们看一下我们抓取到的数据包
分析第一个请求包
查看 Address Resolution Protocol (request) ARP 请求包内容：
Address Resolution Protocol(request) #ARP 地址解析协议 request 表示请求包
Hardware type:Ethernet(1) #硬件类型
Protocol type:IPv4(0x0800) #协议类型
Hardware size:6 #硬件地址
Protocol size:4 #协议长度
Opcode:_ request(1) #操作码，该值为 1 表示 ARP 请求包
Sender MAC address: VMware_f1:35:ee(00:0c:29:f1:35:ee) #源 MAC 地址
Sender IP address:192.168.1.53. #源 IP 地址
Target MAC address:00:00:00_ 00:00:00(00:00:00:00:00:00) #目标 MAC 地址
Target IP address:192.168.1.1 #目标 IP 地址
我们来分析第二个数据包 ARP 的应答数据包
查看： Address Resolution Protocol (reply) ARP 地址解析协议
Address Resolution Protocol(reply) #ARP 地址解析协议 reply 表示回复包
Hardware type:Ethernet(1) #硬件类型
Protocol type:IPv4(0x0800) #协议类型
Hardware size:6 #硬件地址
Protocol size:4 #协议长度
Opcode:_ reply(2) #操作码，该值为 2 表示 ARP 回复包
Sender MAC address:XXXXXXXXXXXX(9c:61:21:75:55:50) #源 MAC 地址
Sender IP address:192.168.1.1 #源 IP 地址
Target MAC address: VMware_f1:35:ee(00:0c:29:f1:35:ee) #目标 MAC 地址
Target IP address:192.168.1.53 #目标 IP 地址
总结：我们可以看到到应答包补全了自己的 MAC 地址，目的地址和源地址做了替换我们再来看两个数据包的请求和过程
192.168.1.53 广播：谁有 192.168.1.1 的 MAC 地址？
192.168.1.1 应答：192.168.1.1 的 MAC 地址是 xxxxxxxxxxx
很有趣的一个过程不是吗？
常用协议分析-ICMP 协议
我们把之前的数据包清空掉然后筛选 ICMP 协议的数据包
打开一个终端
┌──(root xuegod53)-[~]
└─# ping xuegod.cn -c 1
我们只发送一个 ping 包，方便我们分析发送完之后停止抓包即可。
我们先看请求包的内容我们可以看到这是个 4 层的协议包
下面我们开始分析 ICMP 协议包：
ICMP 协议分析请求包
ICMP 协议分析应答包
工作过程：
本机发送一个 ICMP Echo Request 的包
接受方返回一个 ICMP Echo Reply，包含了接受到数据拷贝和一些其他指令
常用协议分析-TCP 协议
首先是清空数据包然后筛选 tcp 开始抓包
我们模拟一下 tcp 会话建立，那最简单的方式是什么呢？
我们通过 Xshell 远程连接 Kali Linux 就会捕获到完整的 TCP3 次握手的链接。
抓完数据包之后我们就停止抓包，接下来我们开始分析 TCP 的数据包
TCP 协议最核心的概念无非就是 3 次握手 4 次断开，我们先讲 TCP 的 3 次握手
查看 TCP 协议：

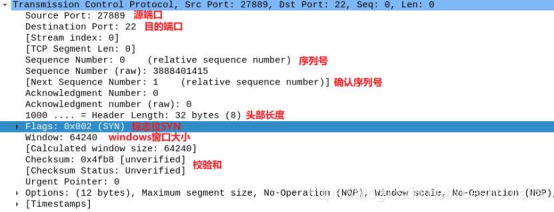

我们先来看第一个数据包 SYN 数据包
下面这样图是打开标志位的详细信息
我们从以上信息就可以看出这是一个 SYN 数据包，SYN=1 表示发送一个链接请求。这时 Seq 和
ACK 都是 0

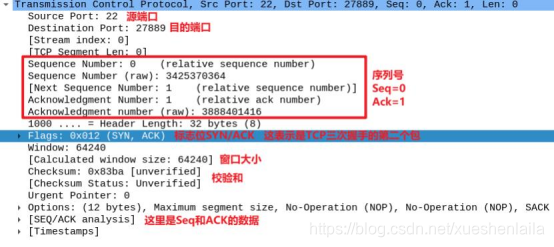

我们分析第二个数据包
Flags 位信息
我们可以看到服务端收到 SYN 连接请求返回的数据包 SYN=1,ACK=1 表示回应第一个 SYN 数据
包。
我们看第三个数据包
到这里三次握手过程就结束了。
我们生成一个图表来观察数据交互的过程
点击显示过滤器
前面 3 个就是 TCP 建立链接的过程，后面的就是相互通信的过程了这个时候 seq 就会根据数据包的
大小改变。
我们清空一下数据包来看一下断开链接是一个什么样的过程.
我们在 Xshell 窗口中输入 exit 退出
我们重新到 WireShark 生成图标
们分析一下过程，我们在终端输入 EXIT 实际上是在我们 Kali 上执行的命令，表示我们 SSHD 的
Server 端向客户端发起关闭链接请求。
第一次挥手：服务端发送一个[FIN+ACK]，表示自己没有数据要发送了，想断开连接，并进入
FIN_WAIT_1 状态
第二次挥手：客户端收到 FIN 后，知道不会再有数据从服务端传来，发送 ACK 进行确认，确认序号
为收到序号+1（与 SYN 相同，一个 FIN 占用一个序号），客户端进入 CLOSE_WAIT 状态。
第三次挥手：客户端发送 [FIN+ACK] 给对方，表示自己没有数据要发送了，客户端进入
LAST_ACK 状态，然后直接断开 TCP 会话的连接，释放相应的资源。
第四次挥手：服务户端收到了客户端的 FIN 信令后，进入 TIMED_WAIT 状态，并发送 ACK 确认消
息。
服务端在 TIMED_WAIT 状态下，等待一段时间，没有数据到来，就认为对面已经收到了自己发送的
ACK 并正确关闭了进入 CLOSE 状态，自己也断开了 TCP 连接，释放所有资源。当客户端收到服务端的ACK 回应后，会进入 CLOSE 状态并关闭本端的会话接口，释放相应资源。
常用协议分析-HTTP 协议
我们还是筛选 TCP 协议因为 HTTP 是 TCP 的上层协议，所以我们过滤 TCP 的数据会包含 HTTP 协
议的数据包
我们打开一个终端输入下面命令。
┌──(rootxuegod53)-[~]
└─# curl -I baidu.com
curl 是一个在命令行下工作的文件传输工具，我们这里用来发送 http 请求
-I 大写的 i 表示仅返回头部信息。
我们可以看到我们抓到了 TCP 的 3 次握手 4 次断开
第 4 个和第 6 个是我们的 HTTP 数据包
第一步：我们我们发送了一个 HTTP 的 HEAD 请求
第二步：服务器收到我们的请求返回了一个 Seq/ACK 进行确认
第三步：服务器将 HTTP 的头部信息返回给我们客户端 状态码为 200 表示页面正常
第四步：客户端收到服务器返回的头部信息向服务器发送 Seq/ACK 进行确认
发送完成之后客户端就会发送 FIN/ACK 来进行关闭链接的请求。
