大唐杯学习笔记(1)---5G网络架构和组网部署

目录

前言

根据大唐杯直播划定的重点、考点做的笔记

一、5G组网架构

架构定义5GC5G核心网UE终端NG-RAN5G无线接入网

二、5G接入网组网部署

1.组网方式

SA（Standalone）5G独立组网NSA(Non-Standalone)5G非独立组网

NSA与SA区别：
1.核心不同：NSA新建5G基站，采用4G核心网或新建5G核心网；SA新建5G基站和5G核心网。
2.运营商不同：NSA可以看做5G初期过渡方案，SA是5G完全体。
3.网络架构不同

2.网元类型分类

接入网网元定义gNB5G基站ng-eNBoption4系列NSA架构en-gNBoption3系列eNB4G基站

3.部署方式

集中部署
独立部署

4.整体架构

前传AAU与DU中传DU与CU回传5GC与CU

核心网网元及功能

网元功能AMF接入和移动性管理功能，与UE接口N1；注册管理；NAS管理SMF会话管理功能，完成ip地址分配、管理、合法监听、会话建立修改删除UDM统一数据管理，管理和存储签约数据，鉴权数据AUSF认证服务器功能，完成用户接入的身份认证UPF用户面功能，基站间切换的本地锚点，合法监听拦截，路由转发NRF网络存储功能PCF策略控制功能，实现网络功能服务管理自动化(自动注册、更新、去注册)NEF网络开放功能

5G接口及协议栈

接口类型作用Uu接口UE与基站间的接口NG接口接入网与核心网间的接口F1接口CU与DU间的接口F2AAU与DU间的接口E1CP与UP间的接口Xn接口基站间的接口N1接口UE与AMF间的接口N2接口AMF与基站间的接口N3接口基站与UPF间的接口N4接口SMF与UPF间的接口N9接口UPF间的接口

协议栈

Uu用户面协议栈

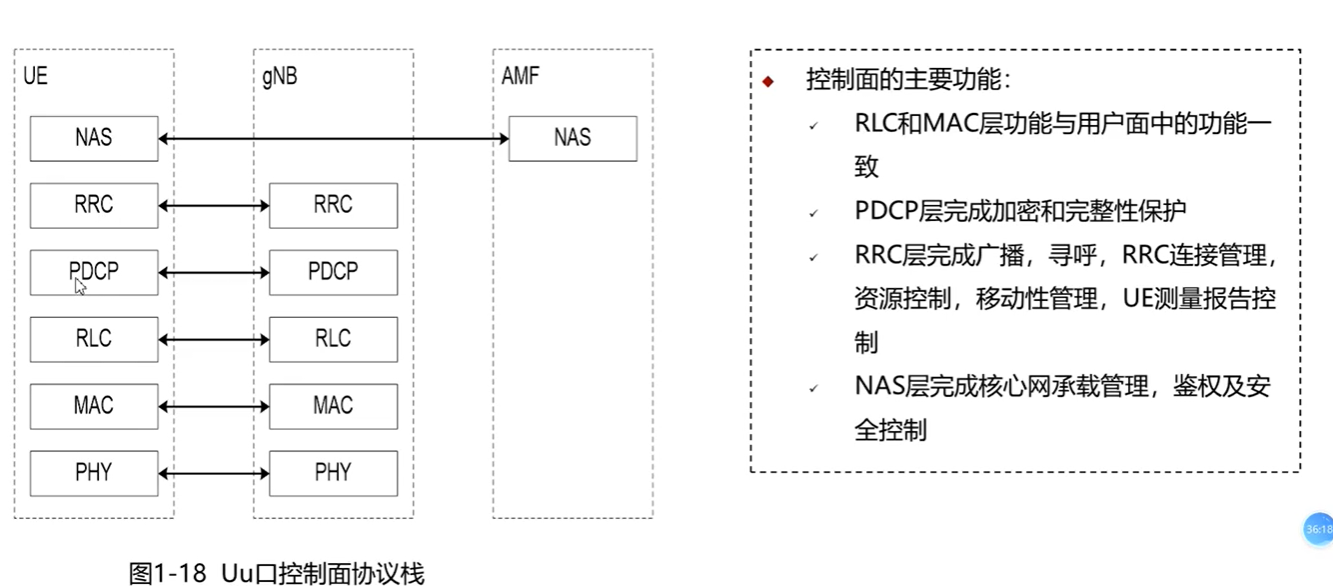

Uu口控制面协议栈

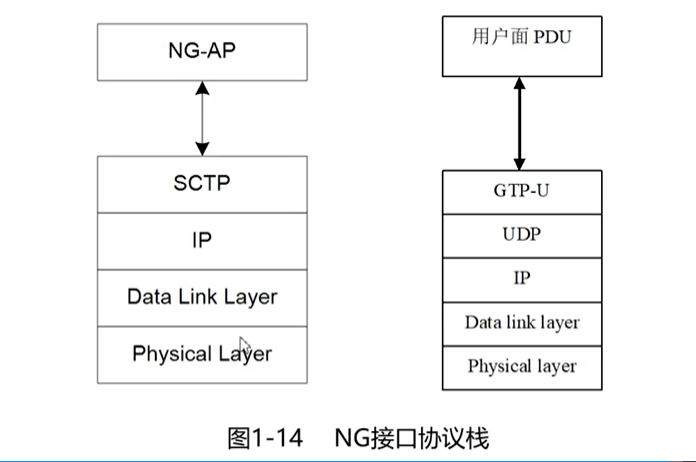

NG接口协议栈

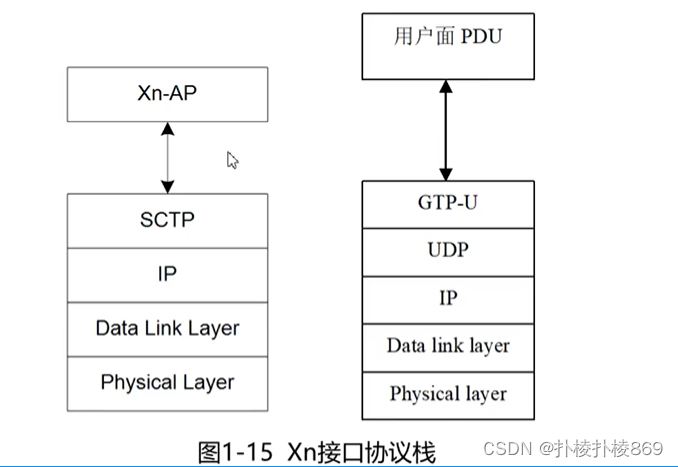

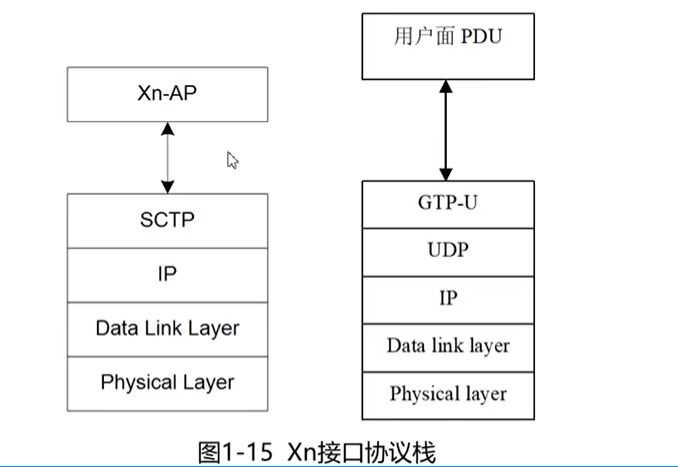

Xn接口协议栈

不同场景组网部署特点

场景特点eMBB增强型移动带宽，要求用户体验速率大于1GbpsuRLLC超可靠低时延通信，要求时延小于1msmMTC海量机械类通信，每平方公里100万个连接

网络架构核心演进的目标

1.实现从互联网应用被动适应向互联网主动、快速、灵活适应互联网应用

2.网络和资源的部署将打破行政管理体制和传统组网思路的制约，转向以IDC为核心的新格局

总结

比赛主要掌握5G网络组网架构，掌握5G接入网组网部署，熟悉5G核心网组 网部署，熟悉SDN、NFV技术。掌握5G各网元及网元的主要功能，熟悉 5G的协议栈与功能，熟悉5G协议栈接口，掌握5G不同场景的组网部署特点。
