openwrt 配置WAN 和 LAN

openwrt是装在虚拟机中的，给另外一台虚拟机提供网络，连接拓扑如下

环境配置

openwrt配置

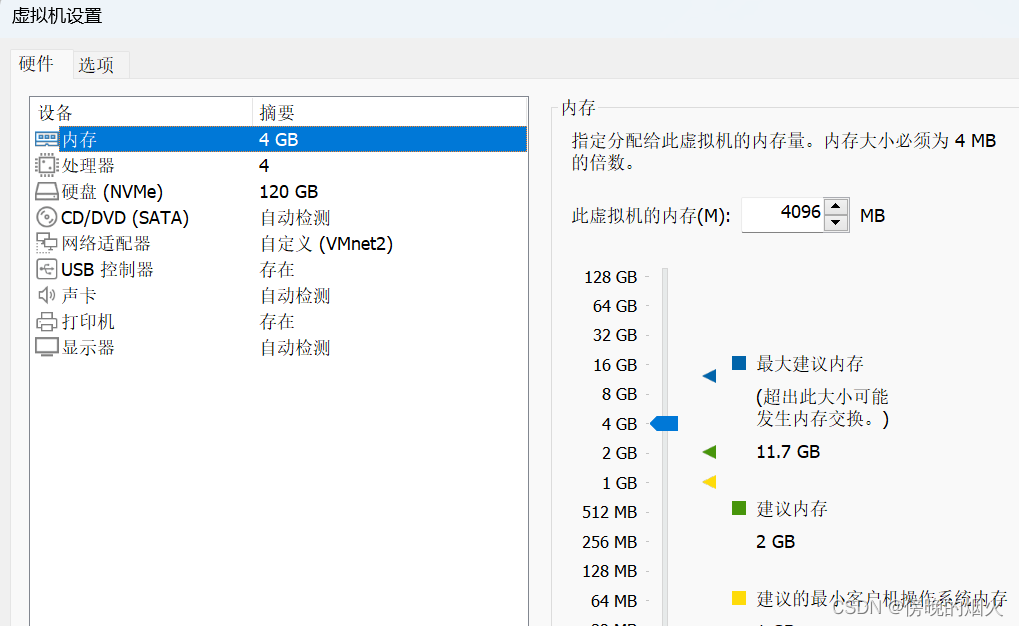

PC虚拟机配置

VMnet2 关闭dhcp

启动openwrt，通过luci进行配置，在网络-->接口中配置WAN口和LAN口，（没有WAN就通过添加新接口创建）

WAN 配置

设备使用eth0，协议选择DHCP客户端，从VMnet8中自动获取IP、掩码、网关和DNS（我这已经配置好了，所以状态上会显示实际获取到的IP地址）

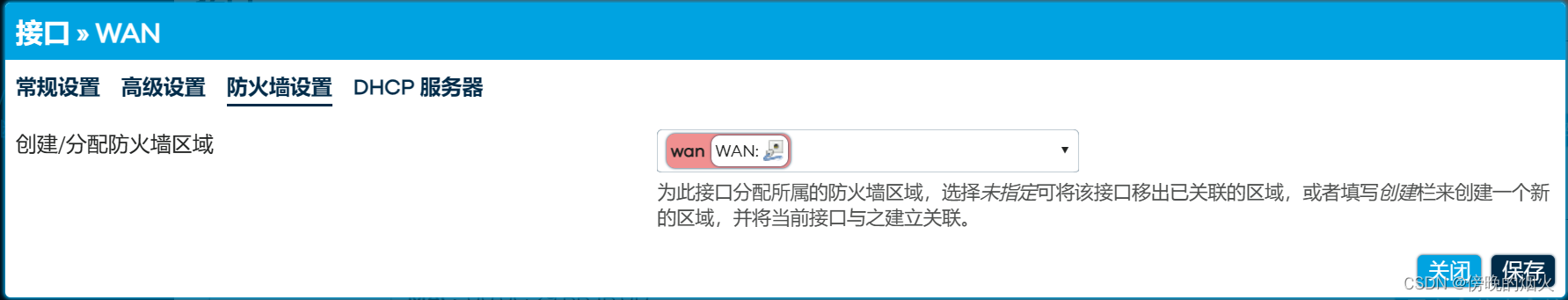

防火墙区域选择wan

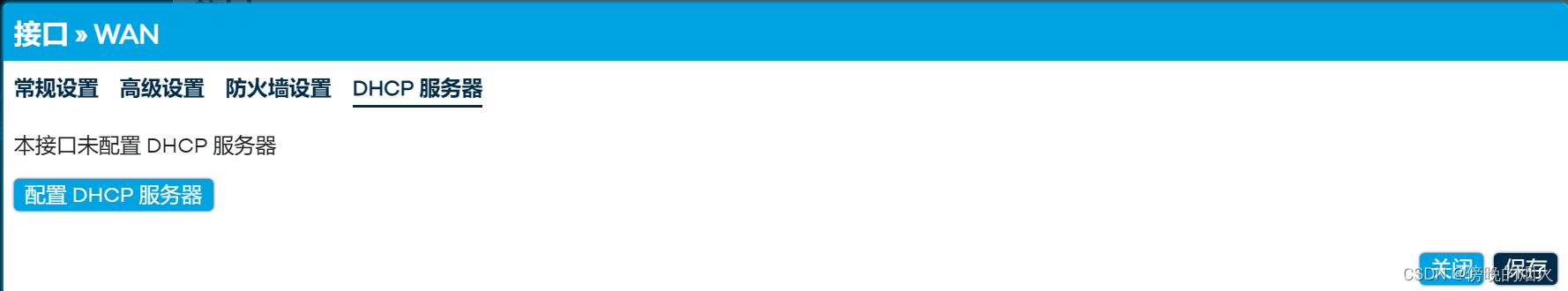

不要配置dhcp服务器

** LAN 配置**

先在设备配置中，配置一个网桥，创建br-lan，这样lan侧可以多个网口（本次实验中只有一个），在网桥端口中添加eth1（如果有多个，可以多选），

配置完成后如下

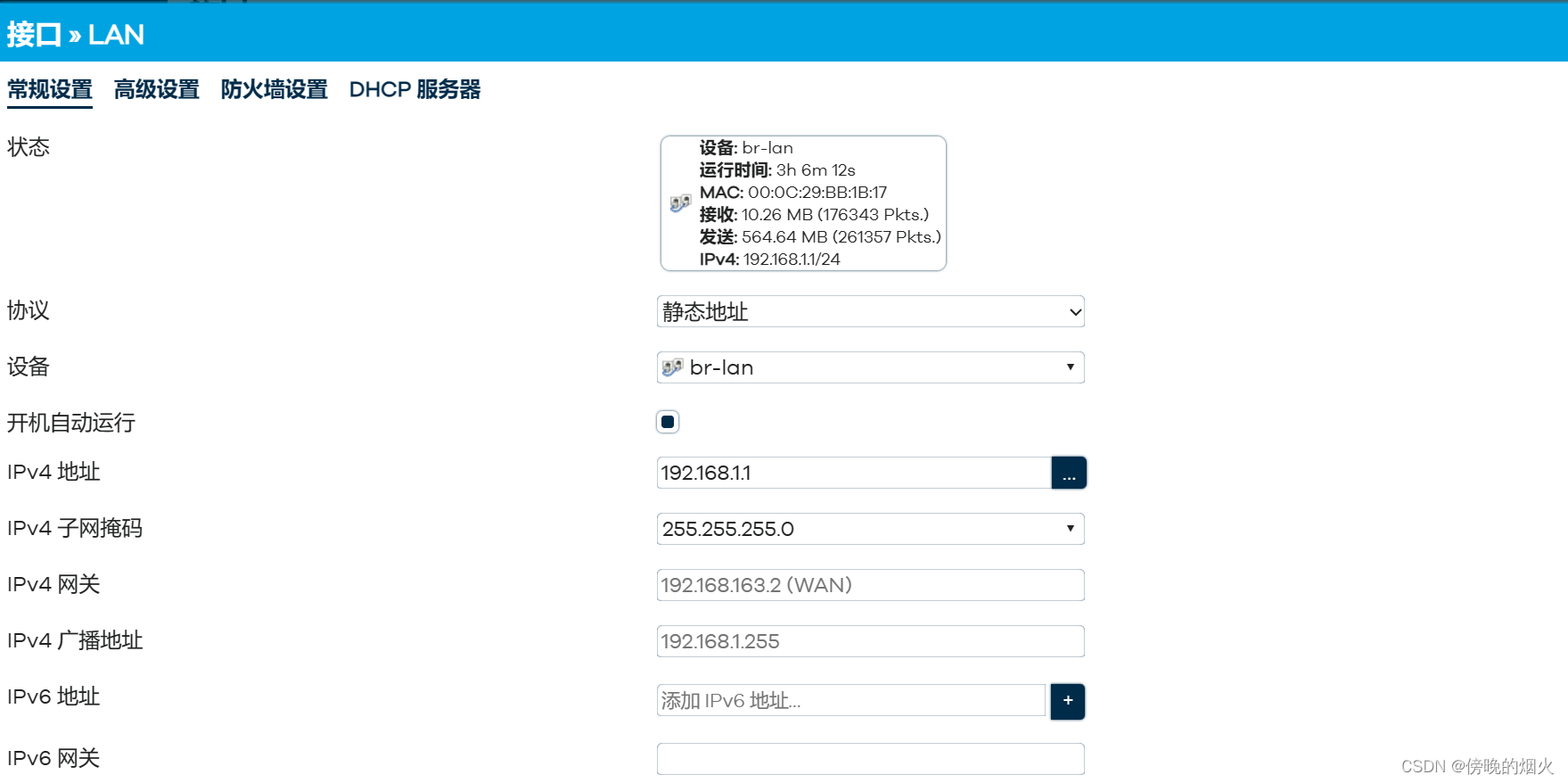

然后配置LAN口，协议是静态地址，设备选择刚才的br-lan，然后配置IP地址和掩码，网关默认是WAN，可以不填

防火墙选择LAN区

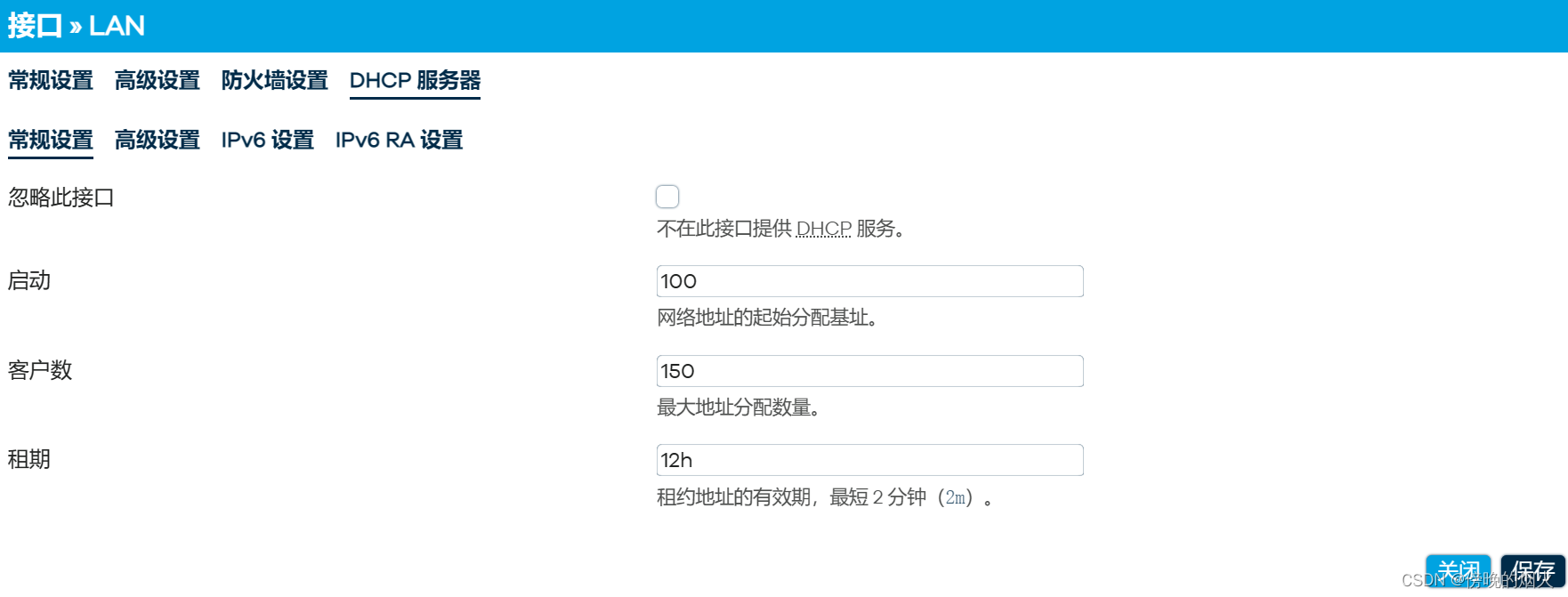

打开DHCP

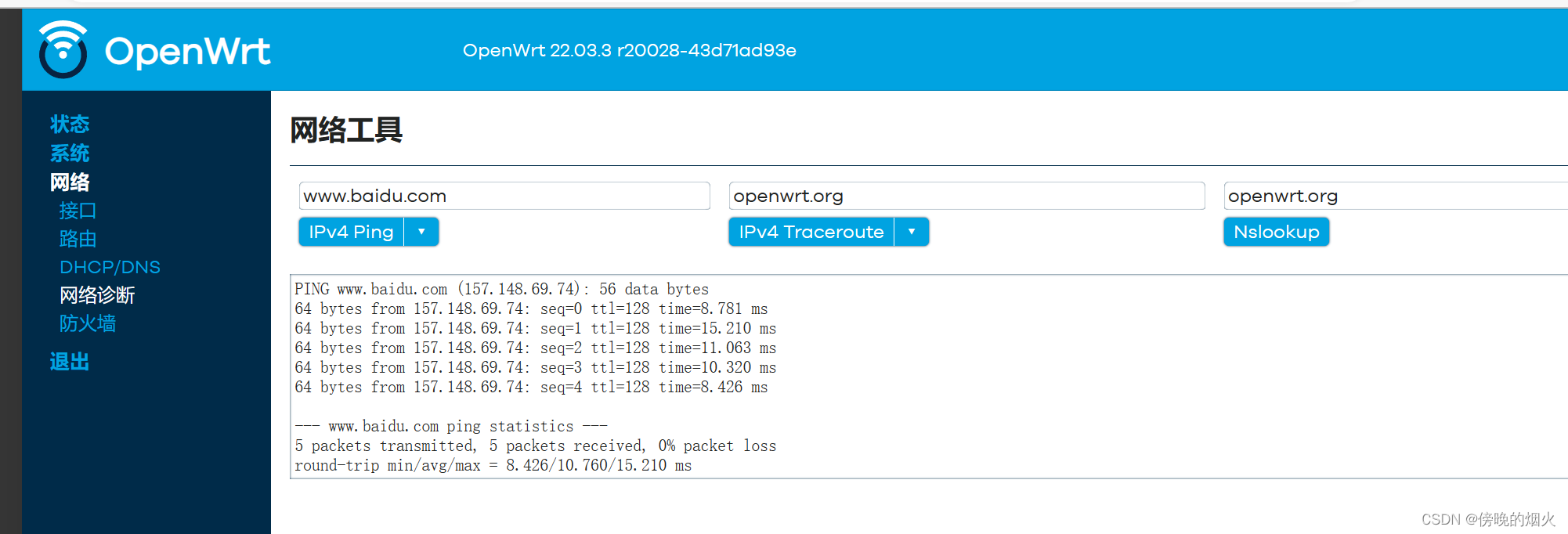

配置完成下发到设备上

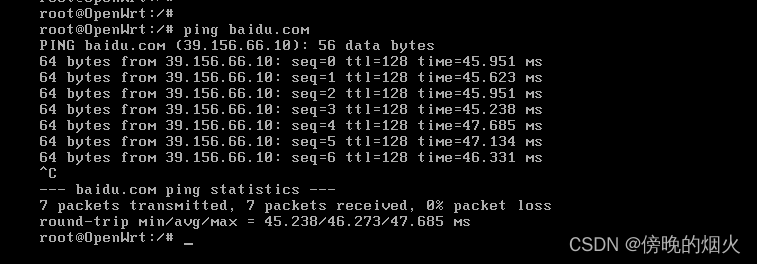

或者在设备控制台上

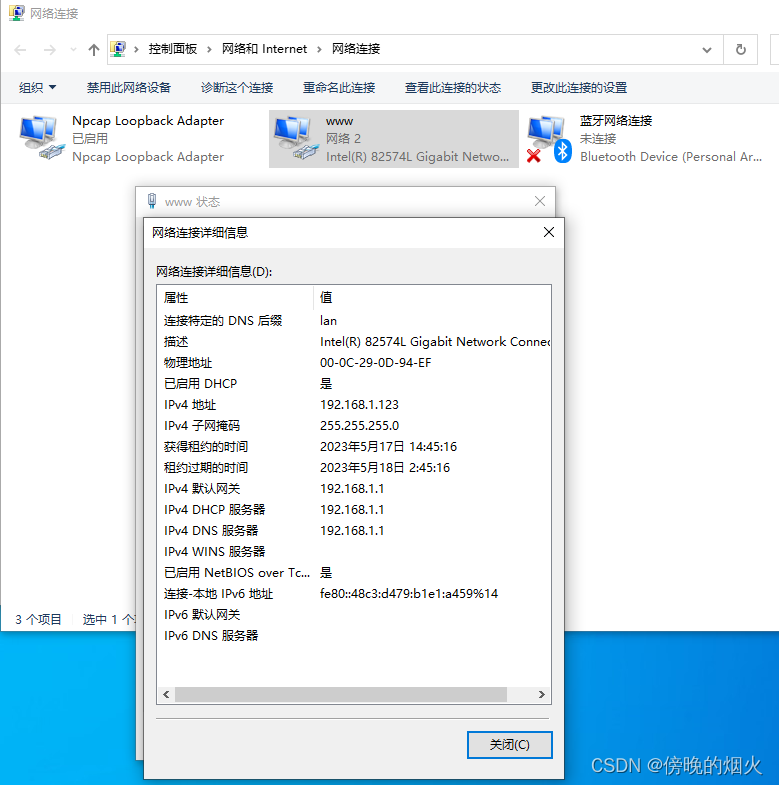

查看PC网卡状态，已自动获取到IP

在openwrt上查看dhcp服务器状态

通过浏览器打开网页
