H3C_路由器_Telnet配置

奶奶曾说,不惧危险,不惧旁人嘴舌,不是大能者就是短命者。

一、实验环境

  • win7操作系统
  • HCL v2.1.2
  • CRT

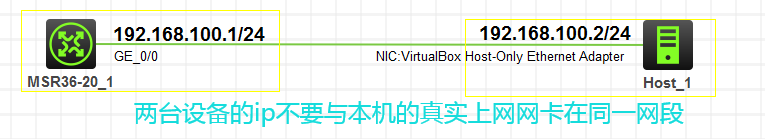

二、拓扑结构

三、模拟环境

使用Telnet协议远程登陆设备,进行调试。

四、HCL_Telnet介绍

Telnet有三种登录方式

  • 本地用户名及密码登录
  • 有密码登录
  • 无密码登录

需要用到的命令一览:

system-view # 用户视图转换为系统视图
telnet server enable # (系统试图下)开启telnet服务
line vty 开始通道 结束通道 # (系统试图下)同时对开始通道到结束通道的vty进行配置,范围是0-63
authentication-mode xxx #(line vty模式下)配置登录验证模式,可选值为none(无密码登录)、password(有密码登录)和scheme(本地用户及密码登录)
set authentication password simple xxx # (authentication-mode为password时设置登录密码为xxx)
local-user xxx # 进入本地用户xxx配置,如果本地用户xxx不存在则创建用户并进入配置
password simple xxx # (用户配置下)将用户密码设置为xxx
service-type telnet # (用户配置下)设置用户服务类型为telnet
undo authentication-mode # (line vty模式下)取消之前配置的telnet登录模式
display this # 显示当前配置信息,不同视图下显示的内容不一样,这是非常有用的命令
display local-user # 查看本地用户

五、路由器配置

1、进入系统视图

打开命令行终端以后,输入:

sys

当输入行的**<>变成[ ]**,就是证明已从用户视图变为系统视图。

在系统视图,我们才可以对路由器进行更详细的操作。

2、配置路由器与主机的ip

为什么要配IP呀?

答:他们网络层都不能互通,应用层的协议能用?

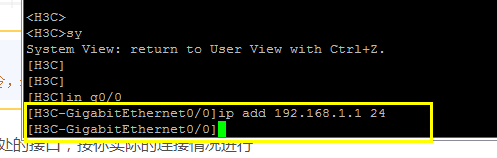

进入接口视图

in g0/0
#这里用了缩写命令,希望新手能习惯

值得注意的是,此处的接口,按你实际的连接情况进行

**配置路由器ip **

ip add 192.168.100.1 24
#这里用了缩写命令,希望新手能习惯

**配置主机ip **

因为用的是我们真实的主机,具有真实的网卡

所以我们连线时要选择虚拟网卡

虚拟网卡一般都叫:VirtualBox Host-Only Network

不要选错了

主机的配置就略咯,不可能真让你抄作业吧(不会吧不会吧,都暗示这么明白了,不会还有人不会抄作业吧)

3、开启路由器的Telnet服务

输入:

telnet server enable

4、创建Telnet登陆信息

local-user lbw class manage
#创建名为lbw的用户管理

当出现New local user added时,表示创建成功

password simple 123
#设置密码

必备知识:看起来这里的命令很乱,但是用过的都知道Tab键可以补全代码

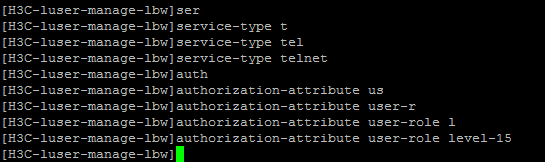

service-type telnet
#设置帐号的服务类型
authorization-attribute user-role level-15
#设置帐号的权限等级

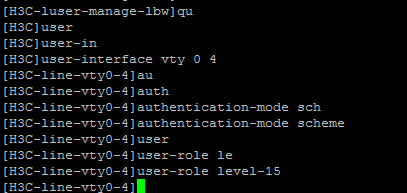

user-interface vty 0 4
#5个终端设备同时登陆
authentication-mode scheme
#(line vty模式下)配置登录验证模式
user-role level-15
#设置本地用户权限

六、主机登陆测试

使用CRT进行连接(其他连接终端也可以,比如Xshell)

  • 输入路由器ip
  • 选择Telnet
  • 根据实际情况,输入其他连接参数

​​​登陆成功,如下图

使用之前创建好的lbw帐号,实现远程登陆设备,完成。
